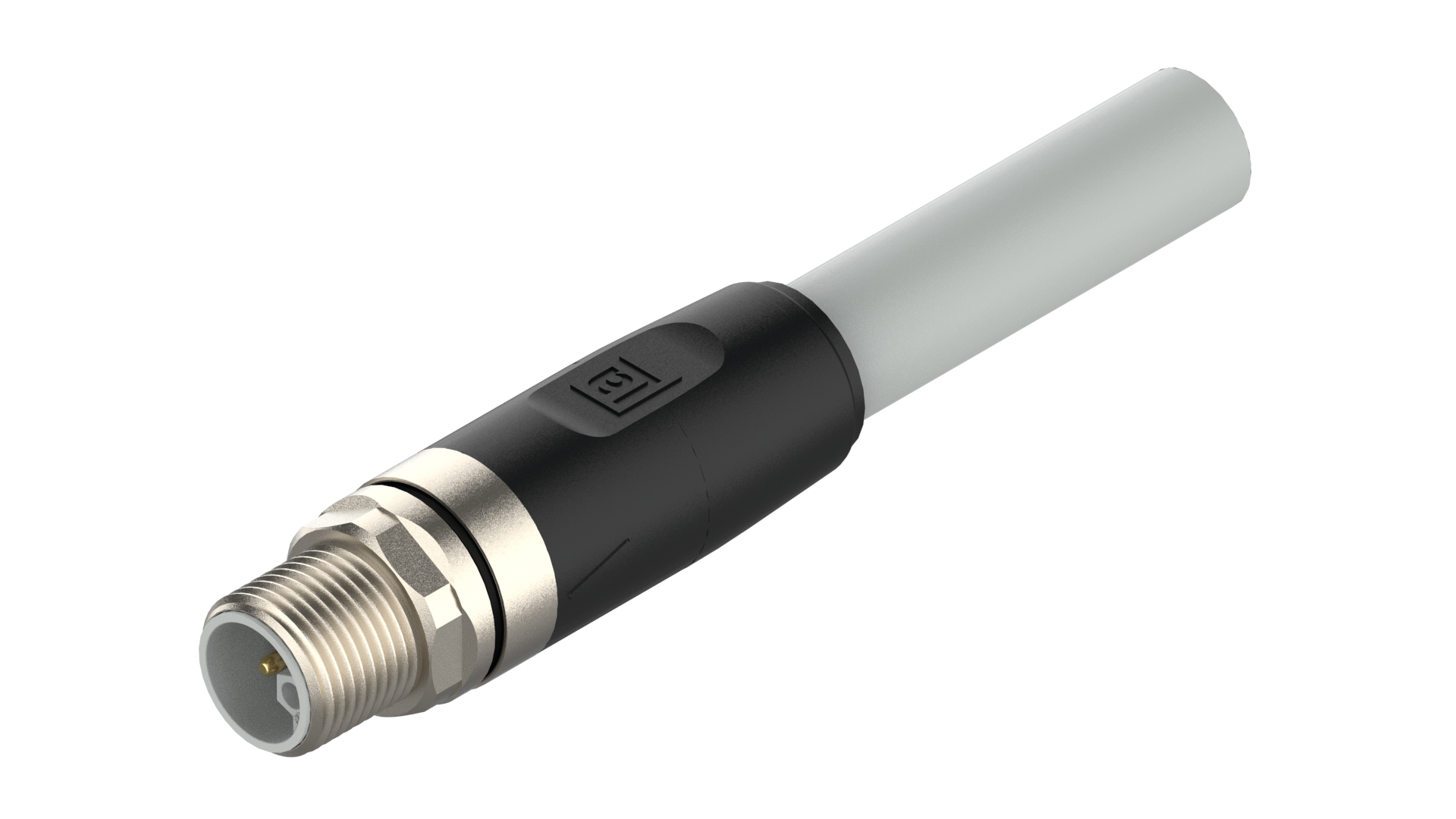

M12 Single-Ended Cordset, Industrial Power Applications, PUR-Kabel grau, ungeschirmt, AWM: 20939, Stecker, gerade, L-kodiert, 5-polig, 5x2,5 mm², ≤ 60 V AC/DC Betriebsspannung, Nennstrom 24 A, -40 °C 125 °C (Betriebstemp.), geeignet für IP65-, IP67-, IP69K-Umgebung, IEC 60664-1 (2020-05), UL 2237; cULus

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Information

Vorderansicht

Pin 1	Pin 2	Pin 3	Pin 4	FE
brown	white	blue	black	pink

Produktfamilie	Stromanschluss
Seite 1 Produkt-Unterfamilie	M12 Power
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	gerade
Anzahl der Pins	5 (4+FE)
Art der Abschirmung	ungeschirmt
Befestigungstyp	Kupplungsschraube
Nennspannung	63 V
Nennspannung (UL)	63 V
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	≤ 60 V AC/DC
Nennstrom	24 A
Nennstrom (UL)*	16 A (UL-zertifiziert); Das Produkt ist so konzipiert, dass es die Anforderungen von UL 20 A erfüllt, es ist noch NICHT zertifiziert; a UL 20 Ein Zertifizierungsprozess kann auf besonderen Wunsch auf der Grundlage einer gesonderten Vereinbarung mit uns eingeleitet werden.
Kontaktwiderstand Seite 1	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	-40 °C ... 125 °C, Derating beachten
Schutzart/IP-Klassifizierung**	IP65, IP67, IP69K
Seite 1 Designstandard	IEC 61076-2-111
Verschmutzungsgrad Seite 1	3 gemäß IEC 60664-1
Luft- und Kriechstrecke	IEC 60664-1 (2020-05)
Überspannungskategorie	III gemäß IEC 60664-1

Materialien

Kontakt-Basismaterial	CuNi
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	PBT GF
Kontakt-Trägerfarbe	Grau
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-2
Umspritztes Steckergehäuse Material	TPE
Umspritztes Steckergehäuse Farbe	Schwarz
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Cu/Ni
O-Ring-Material	FKM

Schaltung

Anzugsmoment (Kontaktschraube)	M 12x1: (60-65) Ncm, handfest

Kabeldaten

Kabelnummer	1022
Anzahl der Drähte	5
Minimaler Biegeradius (Festinstallation)	˃ 4 x D
Minimaler Biegeradius (flexible Installation)	˃ 7,5 x D
Zyklen (Biegen)	˃ 10 Mio, max. 50 m/s²
Zyklen (Torsion)	˃ 5 Mio @ ± 30 ° /1 m
Leiter-Material	Cu
Material der Kabelummantelung	PUR
Farbe der Kabelummantelung	Grau (RAL 7032)
Kabeldurchmesser D	ø 9.4 ±0,2
Kabel-Isolierungsmaterial	PP
Durchmesser isolierter Draht	ø2.55 mm
Temperaturbereich (Festinstallationen)	-30 °C ... 80 °C
Temperaturbereich (flexible Installtaion)	-40 °C ... 125 °C
Umgebungstemperatur (Festinstallation, kurzzeitig 100h)	-40 °C ... 80 °C
Temperaturbereich (Schleppketten-Installation)	-20 °C ... 60°C
UL Kabeltyp	AWM: 20939
Entflammbarkeitsklasse (Kabelummantelung)	VDE 0482-332-1-2, DIN EN 60332-1-2 / IEC 60332-1 / UL VW-1, CSA FT1

Zulassungen

UL-Datei	E497237
UL	UL 2237; cULus
VDE	-

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Halogenfrei	DIN VDE 0472 T.815, IEC 60754-1
Ölbeständigkeit	HD 22.10 Appendix A, DIN EN 60811-404

Anmerkungen

Derating-Hinweis	* Derating beachten
Produkteigenschaften	Um den Schutz vor eindringenden Medien zu gewährleisten, überprüfen Sie vor dem Anschließen die Position des O-Rings. Ein falsch positionierter O-Ring kann zu einem möglichen Ausfall des Schutzes vor eindringenden Medien führen.
