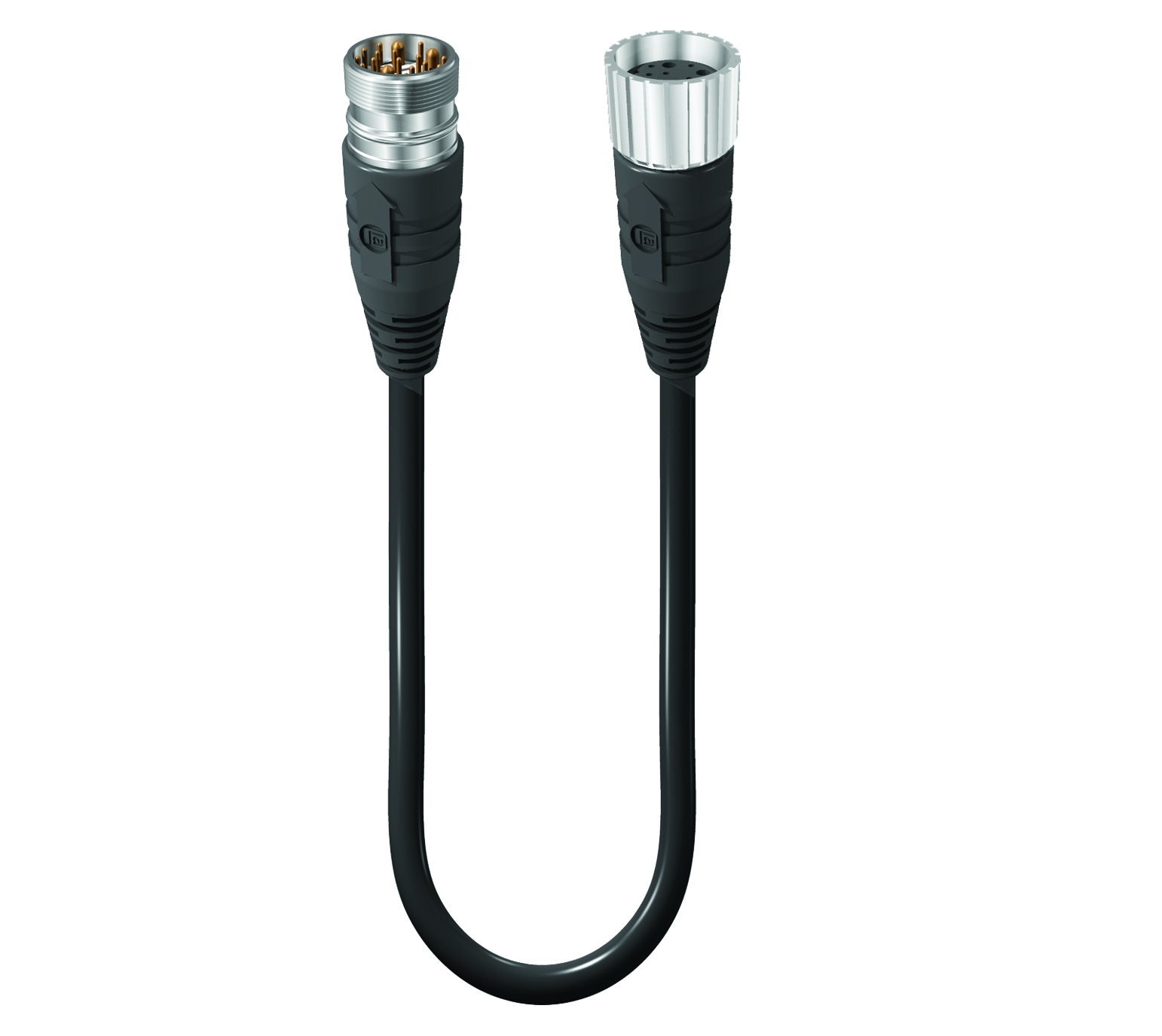

Technische Daten

Vorderansicht Seite 1

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9	Pin 10	Pin 11	Pin 12
white	green	yellow	grey	grey-pink	red-blue	white-green	brown-green	blue	blue (bridge to pin 9)	brown	green-yellow

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9	Pin 10	Pin 11	Pin 12
white	green	yellow	grey	grey-pink	red-blue	white-green	brown-green	blue	blue (bridge to pin 9)	brown	green-yellow

Produktfamilie	Stromanschluss
Steckverbindertyp	Verbindungsleitung, beidseitig umspritzt
Art der Abschirmung	ungeschirmt
Nennspannung	125 V
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	110 V Wechselstrom/Gleichstrom
Nennstrom	8 A

Seite 1 Produkt-Unterfamilie	M23 Power
Seite 1 Kontakttyp/Geschlecht	Stiftkontakt/Stecker
Steckverbinder-Design	M23 \| Männlich \| 12-polig \| 0° \| Festes Gewinde
Befestigungstyp	Außengewinde (Kupplungsschraube)
Anzahl der Pins	12
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Querschnitt	8 x 0,5 mm² + 3x1,0 mm²
Temperaturbereich (Betrieb)*	- 25 °C Zu + 80 °C
Schutzart/IP-Klassifizierung**	IP67
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	II gemäß DIN EN 60664-1 (VDE 0110-1)
Kontakt-Basismaterial	Messing (CuZn)
Seite 1 Kontaktbeschichtung	Gold über Kupfer (Cu/Au)
Kontakt-Trägermaterial	Polybutylenterephthalat (PBT)
Kontakt-Trägerfarbe	Weiß
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V0
Umspritztes Steckergehäuse Material	Thermoplastisches Polyurethan (TPU)
Umspritztes Steckergehäuse Farbe	Gelb
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94-HB
Befestigungsmaterial	Messing (CuZn)
Befestigungsbeschichtung	Nickel (Ni)
O-Ring-Material	Fluorkohlenstoffkautschuk (FKM)
Dichtungsmaterial	Fluorkohlenstoffkautschuk (FKM)
Hinweis	Nicht unter Last verbinden/trennen.

Kabelnummer	S4741
Leiterquerschnitt	8 x 0,5 mm² + 3x1,0 mm²
Anzahl der Drähte	11
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Zyklen (Biegen)	˃ 2 M
Leiter-Material	Cu
Material der Kabelummantelung	Thermoplastische Elastomere (TPE)
Farbe der Kabelummantelung	Gelb
Kabeldurchmesser D	Ø 10.00 [0.39]"
Kabel-Isolierungsmaterial	Polypropylen (PP)
Durchmesser isolierter Draht	8 x Ø 1,45 mm [0,057" ] + 3 x Ø 1,95 mm [0,077" ]
Temperaturbereich (Festinstallationen)	- 25 °C bis + 80 °C (PLTC 75 °C)
Temperaturbereich (flexible Installtaion)	- 25 °C Zu + 80 °C
Temperaturbereich (Schleppketten-Installation)	- 25 °C Zu + 60 °C
UL Kabeltyp	PLTC
Entflammbarkeitsklasse (Kabelummantelung)	DIN EN 60332-1-2, VDE 0482-332-2-2, IEC 60332-1-2, UL 1685 Vertikalwanne
Leitungseigenschaften	Flexibilität: Ausgezeichnet \| Abriebfestigkeit: Ausgezeichnet \| Öl- & Chemikalienbeständigkeit: Ausgezeichnet \| UV-Beständigkeit: Ausgezeichnet \| Leistung bei niedrigen Temperaturen: Ausgezeichnet (flexibel bis -40°C) \| Flammhemmung: Gut \| Halogenfrei: Ja \| Mechanische Haltbarkeit: Ausgezeichnet (stoß-, reiß- und biegefest) \| Schleppkette \| Umweltverträglichkeit: Außenbereich, ölige, nasse oder raue Umgebungen

Seite 2 Produkt-Unterfamilie	M23 Power
Seite 2 Kontakttyp/Geschlecht	Buchsenkontakt/Buchse
Steckverbinder-Design, Seite 2	M23 \| Buchse \| 12-polig \| 0°
Befestigungstyp, Seite 2	Innengewinde (Kupplungsmutter)
Anzahl der Pins, Seite 2	12
Isolationswiderstand, Seite 2	˃ 10^9 Ohm
Steckzyklen, Seite 2	≤ 100
Leiterquerschnitt, Seite 2	8 x 0,5 mm² + 3x1,0 mm²
Temperaturbereich (Betrieb), Seite 2*	- 25 °C Zu + 80 °C
Schutzart/IP-Klassifizierung, Seite 2**	IP67
Verschmutzungsgrad, Seite 2	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke, Seite 2	gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie, Seite 2	II gemäß DIN EN 60664-1 (VDE 0110-1)
Kontakt-Basismaterial, Seite 2	Messing (CuZn)
Kontaktbeschichtung, Seite 2	Gold über Kupfer (Cu/Au)
Kontakt-Trägermaterial, Seite 2	Polyamid (Nylon), PA 66
Kontakt-Trägerfarbe, Seite 2	Schwarz
Brennbarkeitsklasse (Kontaktträger), Seite 2	UL 94-HB
Material des umspritzten Gehäuses, Seite 2	Thermoplastisches Polyurethan (TPU)
Farbe des umspritzten Gehäuses, Seite 2	Gelb
Brennbarkeitsklasse (umspritztes Gehäuse), Seite 2	UL 94-HB
Befestigungsmaterial, Seite 2	Messing (CuZn)
Befestigungsbeschichtung, Seite 2	Nickel (Ni)
O-Ring-Material, Seite 2	Fluorkohlenstoffkautschuk (FKM)
Hinweis, Seite 2	Nicht unter Last verbinden/trennen.

RoHS-konform	Ja

Halogenfrei	Nein
Ölbeständigkeit	Ja

Hinweis zur Schutzart/IP-Klassifizierung	IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation
Derating-Hinweis	* Derating beachten
Besonderheiten	Im unverriegelten Zustand und bei Verschmutzungsgefahr muss der Stecker mit einer Schutzkappe (IP54) abgedeckt werden.

Hinweis zur Schutzart/IP-Klassifizierung	IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation
Derating-Hinweis	* Derating beachten
Besonderheiten	Im unverriegelten Zustand und bei Verschmutzungsgefahr muss der Stecker mit einer Schutzkappe (IP54) abgedeckt werden.
