Technische Daten

Vorderansicht Seite 1

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9	Pin 10	Pin 11	Pin 12	Pin 13	Pin 14	Pin 15	Pin 16	Pin 17	Pin 18	Pin 19
violet	red	grey	red-blue	green	blue	grey-pink	white-green	white-yellow	white-grey	black	green-yellow	yellow-brown	brown-green	white	yellow	pink	grey-brown	brown

Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8	Pin 9	Pin 10	Pin 11	Pin 12	Pin 13	Pin 14	Pin 15	Pin 16	Pin 17	Pin 18	Pin 19
violet	red	grey	red-blue	green	blue	grey-pink	white-green	white-yellow	white-grey	black	green-yellow	yellow-brown	brown-green	white	yellow	pink	grey-brown	brown

Produktfamilie	Stromanschluss

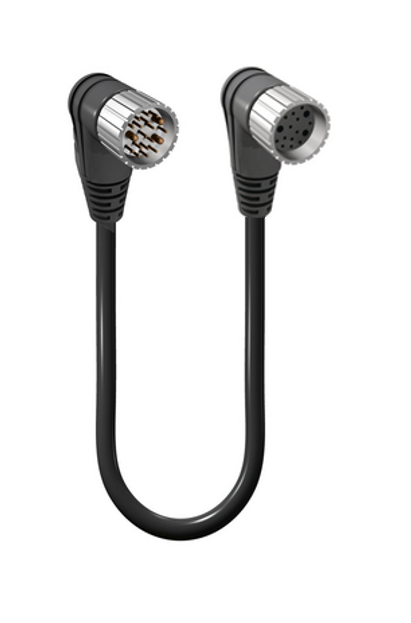

Steckverbindertyp	Verbindungsleitung, beidseitig umspritzt
Art der Abschirmung	ungeschirmt
Nennspannung	125 V
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	120 V Wechselstrom/Gleichstrom
Nennstrom	16 x 8 A (Stift-Ø 1 mm), 3 x 10 A (Kontakt-Ø 1,5 mm)

Seite 1 Produkt-Unterfamilie	M23 Power
Seite 1 Kontakttyp/Geschlecht	Stiftkontakt/Stecker
Steckverbinder-Design	M23 \| Männchen \| 19-polig \| 90°
Befestigungstyp	Kupplungsmutter
Anzahl der Pins	19
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Querschnitt	16 x 0,5 mm² + 3 x 1,0 mm²
Temperaturbereich (Betrieb)*	- 25 °C Zu + 80 °C
Schutzart/IP-Klassifizierung**	IP67
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie	II gemäß DIN EN 60664-1 (VDE 0110-1)
Kontakt-Basismaterial	Messing (CuZn)
Seite 1 Kontaktbeschichtung	Gold über Kupfer (Cu/Au)
Kontakt-Trägermaterial	Polybutylenterephthalat (PBT)
Kontakt-Trägerfarbe	Weiß
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V0
Umspritztes Steckergehäuse Material	Thermoplastisches Polyurethan (TPU)
Umspritztes Steckergehäuse Farbe	Schwarz
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94-HB
Befestigungsmaterial	Messing (CuZn)
Befestigungsbeschichtung	Nickel (Ni)
O-Ring-Material	Nitril-Butadien-Kautschuk (NBR)
Hinweis	Nicht unter Last verbinden/trennen.

Kabelnummer	242
Leiterquerschnitt	16 x 0,5 mm² + 3 x 1,0 mm²
Anzahl der Drähte	19
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Zyklen (Biegen)	˃ 2 M
Leiter-Material	Cu
Material der Kabelummantelung	Polyurethan (PUR)
Farbe der Kabelummantelung	Schwarz
Kabeldurchmesser D	Ø 11.60
Kabel-Isolierungsmaterial	Polypropylen (PP)
Durchmesser isolierter Draht	16 x Ø 1,45 mm [0,057" ] + 3 x Ø 1,95 mm [0,077" ]
Temperaturbereich (Festinstallationen)	- 50 °C bis + 80 °C
Temperaturbereich (flexible Installtaion)	- 25 °C Zu + 80 °C
Temperaturbereich (Schleppketten-Installation)	max. + 60 °C
UL Kabeltyp	AWM: 21198 / 20549
Entflammbarkeitsklasse (Kabelummantelung)	IEC 60332-2, VDE 0482-265-2-2, EN 50265-2-2, FT2; flammhemmend
Leitungseigenschaften	Flexibilität: Ausgezeichnet \| Abriebfestigkeit: Ausgezeichnet \| Öl- & Chemikalienbeständigkeit: Ausgezeichnet \| UV-Beständigkeit: Ausgezeichnet \| Leistung bei niedrigen Temperaturen: Ausgezeichnet (flexibel bis -40°C) \| Flammhemmung: Gut \| Halogenfrei: Ja \| Mechanische Haltbarkeit: Ausgezeichnet (stoß-, reiß- und biegefest) \| Schleppkette \| Umweltverträglichkeit: Außenbereich, ölige, nasse oder raue Umgebungen

Seite 2 Produkt-Unterfamilie	M23 Power
Seite 2 Kontakttyp/Geschlecht	Buchsenkontakt/Buchse
Steckverbinder-Design, Seite 2	M23 \| Buchse \| 19-polig \| 90°
Befestigungstyp, Seite 2	Kupplungsmutter
Anzahl der Pins, Seite 2	19
Isolationswiderstand, Seite 2	˃ 10^9 Ohm
Steckzyklen, Seite 2	≤ 100
Leiterquerschnitt, Seite 2	16 x 0,5 mm² + 3 x 1,0 mm²
Temperaturbereich (Betrieb), Seite 2*	- 25 °C Zu + 80 °C
Schutzart/IP-Klassifizierung, Seite 2**	IP67
Verschmutzungsgrad, Seite 2	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke, Seite 2	gemäß DIN EN 60664-1 (VDE 0110-1)
Überspannungskategorie, Seite 2	II gemäß DIN EN 60664-1 (VDE 0110-1)
Kontakt-Basismaterial, Seite 2	Messing (CuZn)
Kontaktbeschichtung, Seite 2	Gold über Kupfer (Cu/Au)
Kontakt-Trägermaterial, Seite 2	Polyamid (Nylon), PA 66
Kontakt-Trägerfarbe, Seite 2	Schwarz
Brennbarkeitsklasse (Kontaktträger), Seite 2	UL 94-HB
Material des umspritzten Gehäuses, Seite 2	Thermoplastisches Polyurethan (TPU)
Farbe des umspritzten Gehäuses, Seite 2	Schwarz
Brennbarkeitsklasse (umspritztes Gehäuse), Seite 2	UL 94-HB
Befestigungsmaterial, Seite 2	Messing (CuZn)
Befestigungsbeschichtung, Seite 2	Nickel (Ni)
O-Ring-Material, Seite 2	Fluorkohlenstoffkautschuk (FKM)
Hinweis, Seite 2	Nicht unter Last verbinden/trennen.

RoHS-konform	Ja

Halogenfrei	Ja
Ölbeständigkeit	Ja

Hinweis zur Schutzart/IP-Klassifizierung	IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation
Derating-Hinweis	* Derating beachten
Besonderheiten	Im unverriegelten Zustand und bei Verschmutzungsgefahr muss der Stecker mit einer Schutzkappe (IP54) abgedeckt werden.

Hinweis zur Schutzart/IP-Klassifizierung	IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation
Derating-Hinweis	* Derating beachten
Besonderheiten	Im unverriegelten Zustand und bei Verschmutzungsgefahr muss der Stecker mit einer Schutzkappe (IP54) abgedeckt werden.
