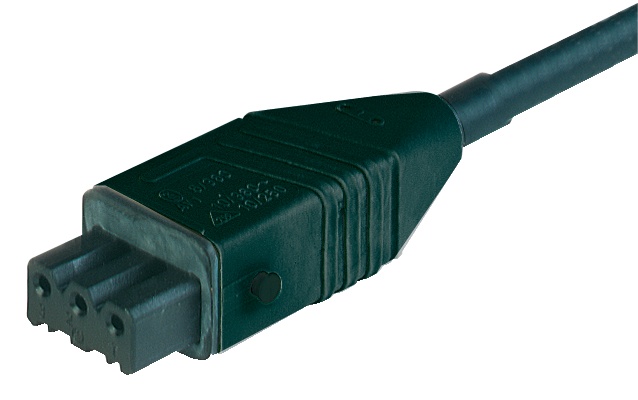

Einseitig umspritzte Verbindungsleitung (ST-Serie): Buchse, gerade, 3-Pin+PE, schwarzes Gehäuse, 400 V AC/230 V DC, 10 A

Technische Daten

Vorderansicht

Pin 1	Pin 2	Pin 3	PE
brown	blue	black	green-yellow

Produktfamilie	Stromanschluss
Seite 1 Produkt-Unterfamilie	ST-Serie
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	gerade
Anzahl der Pins	3+Sport
Art der Abschirmung	ungeschirmt
Befestigungstyp	Sicherheitsbügel
Nennspannung	400 V Wechselstrom/250 V Gleichstrom
Bemessungs-Stoßspannung	2,5/4,0 kV
Betriebsspannung	400 V Wechselstrom/230 V Gleichstrom
Nennstrom	10 A
Kontaktwiderstand Seite 1	≤ 10 mOhm
Steckzyklen	max. 50
Verbindungstyp	Lötverbindung
Querschnitt	0.75 mm²
Temperaturbereich (Betrieb)*	-30°C bis +90°C, Leistungsreduzierung beachten
Temperaturbereich (Dichtung)	-30°C bis +90°C
Schutzart/IP-Klassifizierung**	IP54
Seite 1 Designstandard	DIN EN 61984 (VDE 0627)
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Sn
Kontakt-Trägermaterial	PA GF
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Umspritztes Steckergehäuse Material	PA GF
Gehäusefarbe	Schwarz
Brennbarkeitsklasse (Gehäuse)	UL 94 HB
Dichtungsmaterial	NBR

Zubehör gesondert zu bestellen	STASI 3, 732-045-…, Sicherheitsbügel

Kabelnummer	H05RR-F 4G0.75
Leiterquerschnitt	0.75 mm²
Anzahl der Drähte	4
Material der Kabelummantelung	EM 3 (EPDM)
Kabel-Isolierungsmaterial	EI 4 (EPDM)
Temperaturbereich (Festinstallationen)	-25°C bis +60°C

VDE	VDE 61984
SEV	SEV

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen
