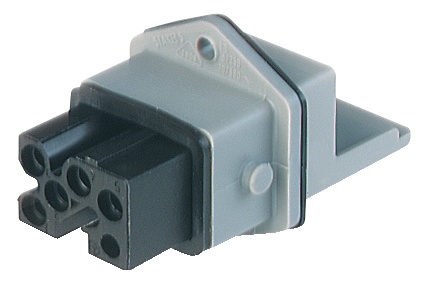

Rechteckiger Einbausteckverbinder Leistungssteckverbinder (ST-Serie): Buchse, Frontmontage mit Flansch, 5-Pin+PE, graues Gehäuse, 400 V AC/230 V DC, 10 A AC/6 A DC

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Vorderansicht

Produktfamilie	Stromanschluss
Seite 1 Produkt-Unterfamilie	ST-Serie
Steckverbindertyp	Einbausteckverbinder
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	Frontmontage mit Flansch
Anzahl der Pins	5+PE
Art der Abschirmung	ungeschirmt
Befestigungstyp	Sicherheitsbügel
Nennspannung	400 V Wechselstrom/250 V Gleichstrom
Bemessungs-Stoßspannung	2,5 kV
Betriebsspannung	400 V Wechselstrom/230 V Gleichstrom
Nennstrom	10 A Wechselstrom / 6 A Gleichstrom
Kontaktwiderstand Seite 1	≤ 10 mOhm
Steckzyklen	max. 50
Verbindungstyp	Crimp
Querschnitt	0,25 mm² bis 1,00 mm²
Temperaturbereich (Betrieb)*	-30°C bis +90°C, Leistungsreduzierung beachten
Temperaturbereich (Dichtung)	-30°C bis +90°C
Schutzart/IP-Klassifizierung**	IP54
Seite 1 Designstandard	DIN EN 61984 (VDE 0627)
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1

Materialien

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Ag
Kontakt-Trägermaterial	PA GF
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Gehäusematerial	PA GF
Gehäusefarbe	Grau
Brennbarkeitsklasse (Gehäuse)	UL 94 HB
Dichtungsmaterial	NBR

Schaltung

Anzugsdrehmoment (Befestigungsschraube)	M 3: (50-60) Ncm, Flansch
Montage-Typ	Schraube: M3 (2x)
Zubehör gesondert zu bestellen	STASI 3, 732-045-…, Sicherheitsbügel

Zulassungen

VDE	VDE 61984
SEV	SEV

Anmerkungen

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen

Information

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen
