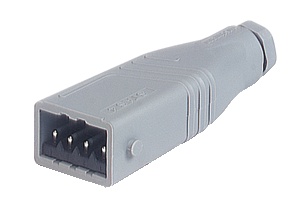

Rechteckiger, vor Ort konfektionierbarer Stromanschluss (ST-Serie): Stecker, gerade mit Zugentlastung, 4-polig+PE, graues Gehäuse, 400 V AC/230 V DC, 10 A

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Vorderansicht

Produktfamilie	Stromanschluss
Seite 1 Produkt-Unterfamilie	ST-Serie
Steckverbindertyp	Frei konfektionierbar
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	Gerade mit Zugentlastung
Anzahl der Pins	4+Sport
Art der Abschirmung	ungeschirmt
Befestigungstyp	Sicherheitsbügel
Nennspannung	400 V Wechselstrom/250 V Gleichstrom
Bemessungs-Stoßspannung	2,5 kV
Betriebsspannung	400 V Wechselstrom/230 V Gleichstrom
Nennstrom	10 A
Kontaktwiderstand Seite 1	≤ 10 mOhm
Steckzyklen	max. 50
Verbindungstyp	Schraubanschluss
Kabelverschraubung	M16 x 1.5
Querschnitt	0,25 mm² bis 1,50 mm²
Zugentlastung	Kabelschelle
Geeignete Kabel	Ø6 mm bis Ø10 mm
Temperaturbereich (Betrieb)*	-30°C bis +90°C, Leistungsreduzierung beachten
Schutzart/IP-Klassifizierung**	IP54
Seite 1 Designstandard	DIN EN 61984 (VDE 0627), IEC 60335
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1

Materialien

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Sn
Kontakt-Trägermaterial	PA GF
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0; GWFI 850°C; GWIT 775°C
Gehäusematerial	PA GF
Gehäusefarbe	Grau
Brennbarkeitsklasse (Gehäuse)	UL 94 V-0; GWFI 850°C; GWIT 775°C
Material der Kabelverschraubung	PA GF
Dichtung der Kabelverschraubung	NBR (Kabelverschraubung)
Farbe der Kabelverschraubung	Grau
Brennbarkeitsklasse (Kabelverschraubung)	UL 94 V-0; GWFI 850°C; GWIT 775°C
Material der Zugentlastung	PA GF

Schaltung

Anzugsmoment (Kontaktschraube)	M3: (25–30) Ncm
Anzugsdrehmoment (Kabelverschraubung)	M 16x1,5: (250-375) Ncm
Anzugsdrehmoment (Zugentlastungsschraube)	BZ 2,9x14: (40-50) Ncm
Anzugsmoment (Befestigung)	BZ 2,9x14: (40-50) Ncm
Zubehör gesondert zu bestellen	STASI 4, 732-049-…, Sicherheitshalterung

Zulassungen

UL-Datei	E95522
UL	UL
VDE	VDE 61984
SEV	SEV

Anmerkungen

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen
Besonderheiten	* Flammschutzmittel der Kunststoffe nach DIN EN 60335-1: GWFI 850 °C; GWIT 775 °C
