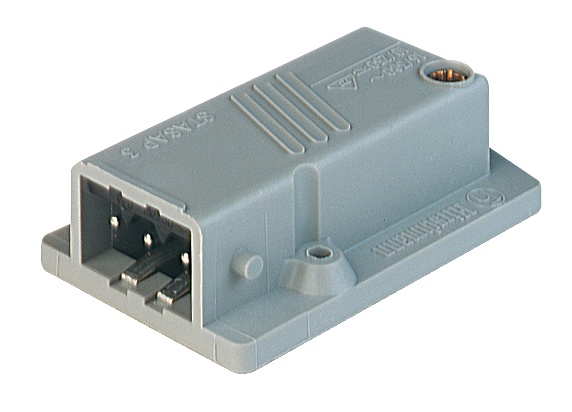

Rechteckiger Leistungssteckverbinder (ST-Serie): Stecker, Schalttafelmontage, 3-Pin+PE, graues Gehäuse, 400 V AC/230 V DC, 16 A AC/10 A DC

Technische Daten

Produktfamilie	Stromanschluss
Seite 1 Produkt-Unterfamilie	ST-Serie
Steckverbindertyp	Einbausteckverbinder
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	Panelmontage mit Flansch
Anzahl der Pins	3+PE
Art der Abschirmung	ungeschirmt
Befestigungstyp	Sicherheitsbügel
Nennspannung	400 V Wechselstrom/250 V Gleichstrom
Bemessungs-Stoßspannung	2,5/4,0 kV
Betriebsspannung	400 V Wechselstrom/230 V Gleichstrom
Nennstrom	16 A
Kontaktwiderstand Seite 1	≤ 10 mOhm
Steckzyklen	max. 50
Verbindungstyp	Schraubanschluss
Querschnitt	0,25 mm² bis 1,50 mm²
Temperaturbereich (Betrieb)*	-30°C bis +90°C, Leistungsreduzierung beachten
Schutzart/IP-Klassifizierung**	IP54
Seite 1 Designstandard	DIN EN 61984 (VDE 0627), IEC 60335
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Sn
Kontakt-Trägermaterial	PA GF
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0; GWFI 850°C; GWIT 775°C
Gehäusematerial	PA GF
Gehäusefarbe	Grau
Brennbarkeitsklasse (Gehäuse)	UL 94 V-0; GWFI 850°C; GWIT 775°C
Dichtungsmaterial	NBR

Anzugsmoment (Kontaktschraube)	M3: (25–30) Ncm
Anzugsdrehmoment (Befestigungsschraube)	M 2.5: (40-50) Ncm, Flansch
Anzugsmoment (Befestigung)	BZ 2,9x14: (40-50) Ncm
Montage-Typ	Schraube: M 2,5 (3x)
Zubehör gesondert zu bestellen	STASI 3, 732-045-…, Sicherheitsbügel

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
Hinweis	Nicht unter Last verbinden oder trennen
Besonderheiten	* Flammschutzmittel der Kunststoffe nach DIN EN 60335-1: GWFI 850 °C; GWIT 775 °C
