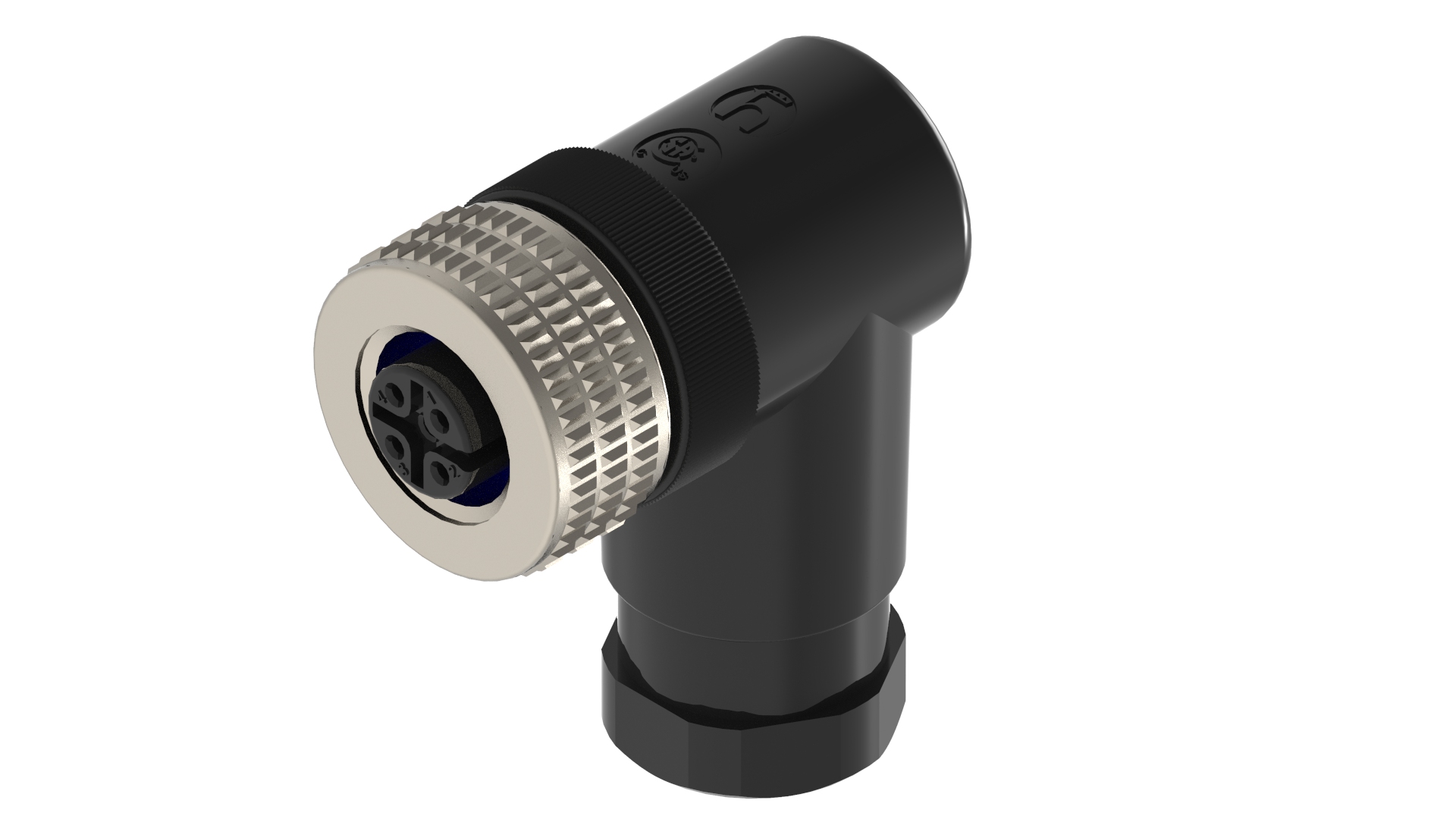

M12 Frei konfektionierbarer Steckverbinder: Buchse, gewinkelt, 5-polig, A-kodiert, ungeschirmt, schwarzes Gehäuse, Schraubtyp, 50 V AC / 60 V DC

Technische Daten

Produktfamilie	Sensor/Aktor-Steckverbinder
Seite 1 Produkt-Unterfamilie	M12 Standard
Steckverbindertyp	Frei konfektionierbar
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	gewinkelt
Anzahl der Pins	5
Kodierung, Seite 1	A
Befestigungstyp	Kupplungsmutter
Nennspannung	60 V
Nennspannung (CSA)	60 V Wechselstrom/Gleichstrom
Bemessungs-Stoßspannung	1,5 kV
Betriebsspannung	50 V Wechselstrom/60 V Gleichstrom
Nennstrom	4 A
Nennstrom (CSA)*	4 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 100
Verbindungstyp	Schraubanschluss
Maximaler Drahtquerschnitt	max. 0,75 mm²
Kabelverschraubung	PG9
Zugentlastung	Klemmgehäuse
Geeignete Kabel	Ø6 - Ø8 mm
Temperaturbereich (Betrieb)*	-25 °C bis +90 °C
Schutzart/IP-Klassifizierung**	IP65, IP67
Designstandard	IEC 61076-2-101
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	PA
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-2
Gehäusematerial	PA-GF
Gehäusefarbe	Schwarz
Brennbarkeitsklasse (Gehäuse)	UL 94 V-0
Material der Kabelverschraubung	PA-GF
Dichtung der Kabelverschraubung	CR, Schwarz
Befestigungsmaterial	GD-Zn
Befestigungsbeschichtung	Vernickelt
O-Ring-Material	FKM/NBR

Anzugsmoment (Befestigung)	M 12x1: (50-60) Ncm, handfest

RoHS-konform	Ja

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
