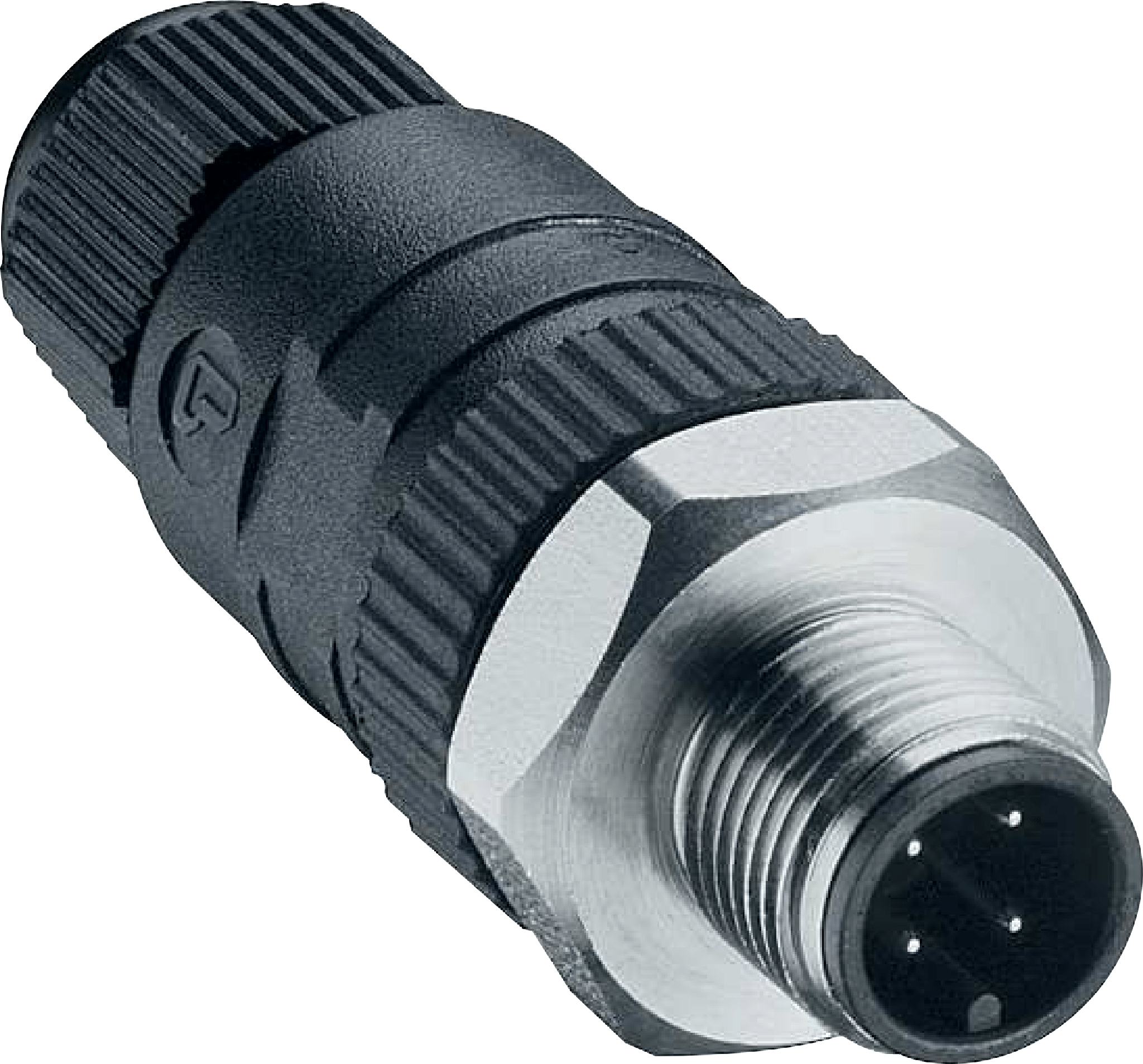

Product Number: RSCN 4/9
M12 Frei konfektionierbarer Steckverbinder, gerade, 4-Pins, A-kodiert, ungeschirmt, schwarzes Gehäuse, Schraubtyp, 230 V Wechselstrom/Gleichstrom
M12 Frei konfektionierbarer Steckverbinder, gerade, 4-Pins, A-kodiert, ungeschirmt, schwarzes Gehäuse, Schraubtyp, 230 V Wechselstrom/Gleichstrom
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Vorderansicht
|
Produktfamilie |
Sensor/Aktor-Steckverbinder |
|---|---|
|
Produkt-Unterfamilie |
M12 Standard |
|
Steckverbindertyp |
Frei konfektionierbar |
|
Kontakttyp / Art |
Stecker |
|
Steckverbinder-Design |
gerade |
|
Anzahl der Pins |
4 |
|
Kodierung |
A |
|
Abschirmung |
Keine Abschirmung |
|
Befestigungstyp |
Kupplungsschraube |
|
Nennspannung |
250 V |
|
Nennspannung (UL) |
250 V Wechselstrom/Gleichstrom |
|
Bemessungs-Stoßspannung |
2,5 kV |
|
Betriebsspannung |
230 V Wechselstrom/Gleichstrom |
|
Nennstrom* |
4 A |
|
Nennstrom (UL)* |
4 A |
|
Übergangswiderstand |
≤ 10 mOhm |
|
Isolationswiderstand |
˃ 10^9 Ohm |
|
Steckzyklen |
≤ 50 |
|
Verbindungstyp |
Schraubanschluss |
|
Maximaler Drahtquerschnitt |
max. 0,75 mm² |
|
Kabelverschraubung |
PG9 |
|
Zugentlastung |
Klemmgehäuse |
|
Geeignete Kabel |
Ø6–Ø8 mm |
|
Temperaturbereich (Betrieb)* |
-25 °C bis +85 °C |
|
Betriebstemperatur (UL) |
max. 65 °C |
|
Schutzart/IP-Klassifizierung** |
IP65, IP67 |
|
Designstandard |
IEC 61076-2-101 |
|
Verschmutzungsgrad |
3 gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Luft- und Kriechstrecke |
DIN EN 60664-1 (2008/01); VDE 0110-1 |
|
Überspannungskategorie |
II gemäß DIN EN 60664-1 (VDE 0110-1) |
Materialien
|
Kontakt-Basismaterial |
CuZn |
|---|---|
|
Kontaktbeschichtung |
CuSnZn |
|
Kontakt-Trägermaterial |
PA |
|
Kontakt-Trägerfarbe |
Schwarz |
|
Entflammbarkeitsklasse (Kontakt-Träger) |
UL 94 V-2 |
|
Gehäusematerial |
PBT |
|
Gehäusefarbe |
Schwarz |
|
Brennbarkeitsklasse (Gehäuse) |
UL 94 HB |
|
Material der Kabelverschraubung |
PBT |
|
Dichtung der Kabelverschraubung |
NBR, Schwarz |
|
Befestigungsmaterial |
Edelstahl |
|
O-Ring-Material |
NBR |
Schaltung
|
Anzugsmoment (Befestigung) |
M 12x1: (50-60) Ncm, handfest |
|---|
Zulassungen
|
UL-Datei |
E315587 |
|---|---|
|
UL |
UL 2238; cURus |
Sicherheits- und Umwelt-Compliance
|
RoHS-konform |
Ja |
|---|
Anmerkungen
|
Derating-Hinweis |
* Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
Information
|
Derating-Hinweis |
* Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
Artikelnummer
| Artikelnr. | Artikelbeschreibung |
|---|---|
| 30542 | RSCN 4/9 |
