M12 Frei konfektionierbarer Steckverbinder: Buchse, gerade, 3-polig, A-kodiert, ungeschirmt, schwarzes Gehäuse, Schraubbauform, 230 V Wechselstrom/Gleichstrom

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

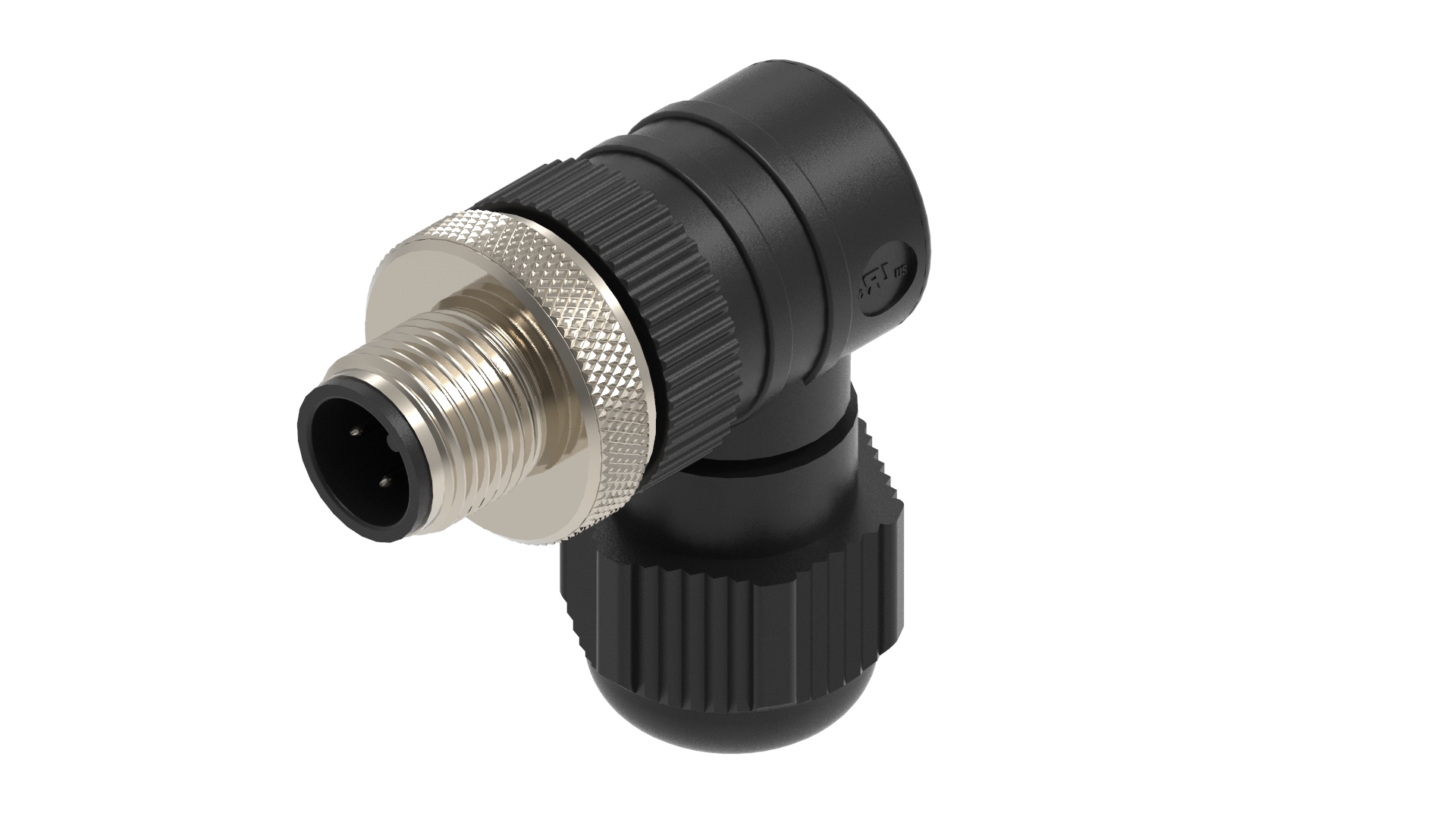

Vorderansicht

Produktfamilie	Sensor/Aktor-Steckverbinder
Seite 1 Produkt-Unterfamilie	M12 Standard
Steckverbindertyp	Frei konfektionierbar
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	gewinkelt
Anzahl der Pins	3
Kodierung, Seite 1	A
Befestigungstyp	Kupplungsmutter
Nennspannung	250 V
Nennspannung (UL)	250 V Wechselstrom/Gleichstrom
Bemessungs-Stoßspannung	2,5 kV
Betriebsspannung	230 V Wechselstrom/Gleichstrom
Nennstrom	4 A
Nennstrom (UL)*	4 A
Kontaktwiderstand Seite 1	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 50
Verbindungstyp	Schraubanschluss
Maximaler Drahtquerschnitt	max. 0,75 mm²
Kabelverschraubung	PG9
Zugentlastung	Klemmgehäuse
Geeignete Kabel	Ø6 - Ø8 mm
Temperaturbereich (Betrieb)*	-25 °C bis +85 °C
Betriebstemperatur (UL)	max. 65°C
Schutzart/IP-Klassifizierung**	IP65, IP67
Seite 1 Designstandard	IEC 61076-2-101
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	II gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	CuSnZn
Kontakt-Trägermaterial	PA
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-2
Gehäusematerial	PBT
Gehäusefarbe	Schwarz
Brennbarkeitsklasse (Gehäuse)	UL 94 HB
Material der Kabelverschraubung	PBT
Dichtung der Kabelverschraubung	NBR, Schwarz
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Vernickelt
Brennbarkeitsklasse (Abdeckung)	UL 94 HB
O-Ring-Material	FKM/NBR

Schaltung

Anzugsmoment (Befestigung)	M 12x1: (50-60) Ncm, handfest

Zulassungen

UL-Datei	E315587
UL	UL 2238; cURus

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Anmerkungen

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Information

Derating-Hinweis	* Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
