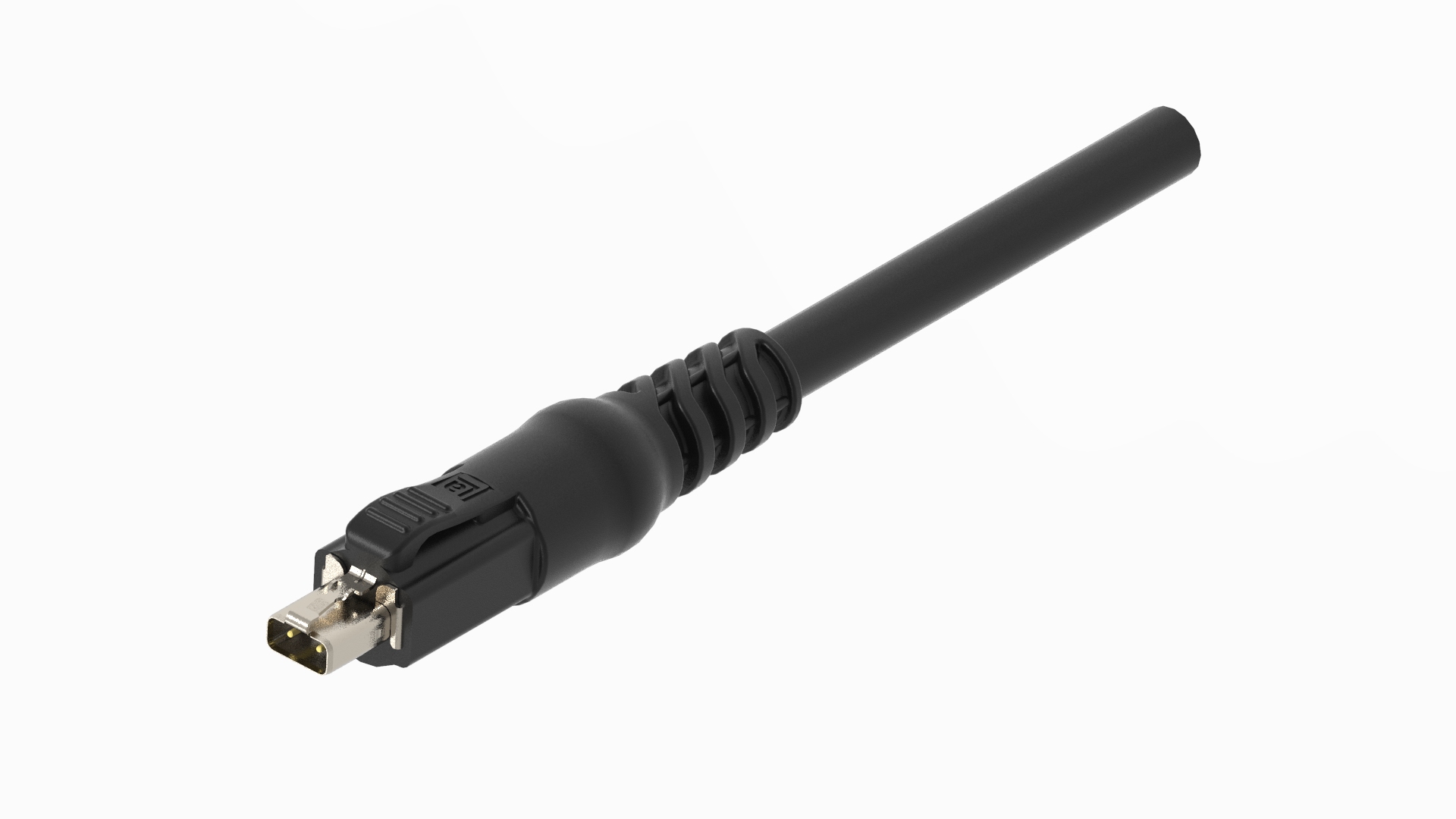

SPE-Kabelsatz mit einem Ende: T1 Industrial-Stecker gerade 6P-LL-Code, IP20, XLPE

Technische Daten

Vorderansicht Seite 1

Pin 1	Pin 2
Blue	Natural White

Produktfamilie	SPE Verbindungsleitung
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Art der Abschirmung	Geschirmt
Nennspannung	60 V
Betriebsspannung	< 50 V AC / 60 V DC
Nennstrom	4 A
Art der Datenübertragung	1 Gbit/s bis 40 m/10 Mbit/s bis 1000 m

Seite 1 Produkt-Unterfamilie	SPE T1 Industrielle Verbindungsleitung
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	Gerade
Befestigungstyp	Verriegelung
Anzahl der Pins	2
Kontaktwiderstand Seite 1	≤ 10 mOhm
Isolationswiderstand	˃ 5x10^8 Ohm
Steckzyklen	≤ 100
Temperaturbereich (Betrieb)*	- 40 °C - + 90 °C (Kabel +80 °C)
Schutzart/IP-Klassifizierung**	IP20
Seite 1 Designstandard	IEC 63171-6
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Kontakt-Basismaterial	CuSn
Seite 1 Kontaktbeschichtung	Cu/Au
Kontakt-Trägermaterial	PA
Kontakt-Trägerfarbe	Schwarz
Umspritztes Steckergehäuse Material	TPU
Umspritztes Steckergehäuse Farbe	Schwarz
Befestigungsmaterial	CuZn
Befestigungsbeschichtung	Vernickelt

Kabelnummer	1014
Anzahl der Drähte	2
Leiter-Material	Cu
Material der Kabelummantelung	XLPE
Farbe der Kabelummantelung	Schwarz
Kabeldurchmesser D	ø 4,80 ± 0,20 mm
Kabel-Isolierungsmaterial	PP
Durchmesser isolierter Draht	ø 1,65 ±0,1 mm
Gesamtabschirmung (Kabel)	Verzinntes Kupfer
Folienabschirmung	Al-Mylar Umwicklungsfolie
Temperaturbereich (Festinstallationen)	- 40 °C - +80 °C
UL Kabeltyp	AWM: 22303
Entflammbarkeitsklasse (Kabelummantelung)	FT-2
Leitungseigenschaften	Ausschluss von gefährlichen Materialien
