Technische Daten

Lebenszyklus	Aktiv – Produkt ist verfügbar
Verfügbarkeit	Aktiv

Vorderansicht

Pin 1	Pin 2	PE
brown	blue	green-yellow

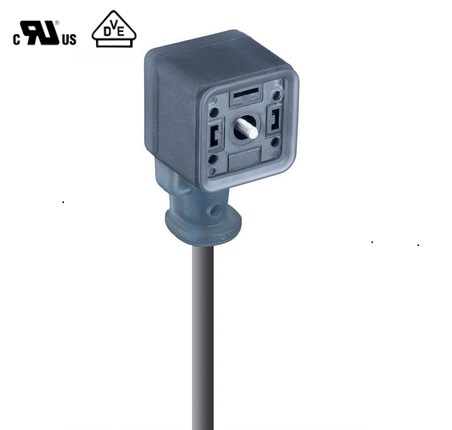

Produktfamilie	Ventilsteckverbinder
Seite 1 Produkt-Unterfamilie	GAN - cURus 2238
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Buchsenkontakt/Buchse
Steckverbinder-Design	Abgewinkelt (90°) Körper
Anzahl der Pins	2+PE (PE über Kabelausgang)
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	Zentralschraube
Nennspannung	250 V
Bemessungs-Stoßspannung	4,0 kV
Betriebsspannung	230 V Wechselstrom/Gleichstrom
Nennstrom	10 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 50
Querschnitt	0.75 mm²
Temperaturbereich (Betrieb)*	- 25 °C - + 85 °C [Erweiterte Temperatur - 40 °C - + 105 °C mit zusätzlichem Dichtungszubehör, 934887001]
Schutzart/IP-Klassifizierung**	IP65, IP67*
Designstandard	DIN EN 175301-803-A, ISO 4400
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial	Messing (CuZn)
Seite 1 Kontaktbeschichtung	Zinn über Kupfer (Cu/Sn)
Kontakt-Trägermaterial	Glasgefülltes Polybutylenterephthalat (PBT-GF)
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Umspritztes Steckergehäuse Material	Thermoplastisches Polyurethan (TPU)
Umspritztes Steckergehäuse Farbe	Grau-transparent
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	Stahl, Kombi-Kreuzschlitz
Dichtungsmaterial	Umspritzte integrierte Dichtung

Schutzschaltung	Keine Schutzschaltung
Schutzschaltung	Keine Schutzschaltung
Anzugsmoment (Befestigung)	(50-60) Ncm
Zubehör gesondert zu bestellen	934887001 - GAN EPDM-Dichtung und Halteclip

Kabelnummer	609
Leiterquerschnitt	0.75 mm²
Anzahl der Drähte	3
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Leiter-Material	Cu
Material der Kabelummantelung	Polyvinylchlorid (PVC)
Farbe der Kabelummantelung	Grau
Kabeldurchmesser D	Ø 5,5 mm [ 0,217 " ]
Kabel-Isolierungsmaterial	Polyvinylchlorid (PVC)
Durchmesser isolierter Draht	Ø 1,70 mm [ 0,07 " ]
Temperaturbereich (Festinstallationen)	- 40 °C bis + 105 °C
Temperaturbereich (flexible Installtaion)	+ 5 °C bis + 105 °C
Entflammbarkeitsklasse (Kabelummantelung)	DIN EN 60332-1-2, VDE 0482-332-1-2, IEC 60332-1-2
Leitungseigenschaften	Frei von lackbenetzungsstörenden Substanzen; gute Beständigkeit gegen Chemikalien und Öl; Ausschluss von Silikon

RoHS-konform	Ja

Halogenfrei	Nein
Ölbeständigkeit	IEC 60811:404

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	*IP-Schutzart-Test von Belden nur mit Belden-Steckverbindern durchgeführt
Hinweis	1. Nicht unter Last anschließen oder trennen. 2. Erweiterter Temperaturbereich von -40°C von Belden im verbundenen Zustand unter Verwendung des EPDM-Dichtungszubehörs durchgeführt.

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	*IP-Schutzart-Test von Belden nur mit Belden-Steckverbindern durchgeführt
Hinweis	1. Nicht unter Last anschließen oder trennen. 2. Erweiterter Temperaturbereich von -40°C von Belden im verbundenen Zustand unter Verwendung des EPDM-Dichtungszubehörs durchgeführt.

Artikelnr.	Artikelbeschreibung	Kabellänge	Ersatz für
934889070	GAN21LU-A0U-6090200-1UC	2 m	ID: 934562002 Name: GAN-DADE7A-AG0200C1-XC607-AD
934889071	GAN21LU-A0U-6090500-1UC	5 m	ID: 934562003 Name: GAN-DADE7A-AG0500C1-XC607-AC
934889072	GAN21LU-A0U-6091000-1UB	10 m	ID: 2386 Name: GAN-DADE7A-AG1000C1-XC607-AB
934889141	GAN21LU-A0U-6090090-1UD	0.9 m	ID: 934562083 Name: GAN-DADE7A-AG0090C1-XC607-AD
934889144	GAN21LU-A0U-6090150-1UD	1.5 m	ID: 934562908 Name: GAN-DAEE7A-AG0150C1-XC607-AD
934889142	GAN21LU-A0U-6092000-1UA	20 m	ID: 3741 Name: GAN-DADE7A-AG2000C1-XC607-AA
934889143	GAN21LU-A0U-6093000	30 m	ID: 3742 Name: GAN-DADE7A-AG3000C1-XC607-AA
