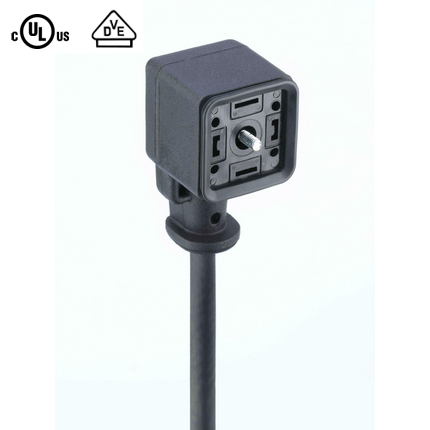

Product Number: GAN220U-A0U-226
GAN – Umspritzte weibliche Verbindungsleitung, Bauform A, Kontakte: 2+2PE, ohne Schutzschaltung oder LED, 250 V | 6 A, IP67; PUR Schwarz, 3x0,50 mm² (20AWG); cULus 2238
175301-803-A (DIN 436250-A): einseitig umspritzte Buchsen-Verbindungsleitung, Kontakte: 2+2PE, ohne Schutzschaltung oder LED, 250 V | 6 A, IP67; Kabel: PUR Schwarz, IEC, 3x0,50 mm² (20AWG); cULus 2238
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Produktlebenszyklus
|
Verfügbarkeit |
Aktiv |
|---|
Vorderansicht
| Pin 1 | Pin 2 | PE1 | PE2 |
|---|---|---|---|
| Braun | Blau | Grün-Gelb | Grün-Gelb |
|
Produktfamilie |
Ventilsteckverbinder |
|---|---|
|
Produkt-Unterfamilie |
GAN – cULus 2238 |
|
Steckverbindertyp |
Verbindungsleitung, einseitig umspritzt |
|
Kontakttyp / Art |
Buchse |
|
Steckverbinder-Design |
Gewinkelt |
|
Anzahl der Pins |
2+2 PE |
|
Kodierung |
A |
|
Abschirmung |
Ungeschirmt |
|
Befestigungstyp |
Zentralschraube |
|
Nennspannung |
250 V |
|
Nennspannung (UL) |
250 V |
|
Nennspannung (CSA) |
250 V |
|
Bemessungs-Stoßspannung |
4,0 kV |
|
Betriebsspannung |
230 V Wechselstrom/Gleichstrom |
|
Nennstrom* |
6 A |
|
Nennstrom (UL)* |
4 A |
|
Nennstrom (CSA)* |
4 A |
|
Übergangswiderstand |
≤ 10 mOhm |
|
Isolationswiderstand |
˃ 10^9 Ohm |
|
Steckzyklen |
≤ 50 |
|
Temperaturbereich (Betrieb)* |
-25 °C - +85 °C [Erweiterte Temperatur -40 °C - +105 °C mit zusätzlichem Dichtungszubehör, 934887001] |
|
Betriebstemperatur (UL) |
max. + 85 °C |
|
Betriebstemperatur (CSA) |
max. + 85 °C |
|
Schutzart/IP-Klassifizierung** |
IP65, IP67 (IP69K: ohne zusätzliche Dichtung; max. +80 °C) |
|
Designstandard |
DIN EN 175301-803-A, ISO 4400 |
|
Verschmutzungsgrad |
3 gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Luft- und Kriechstrecke |
DIN EN 60664-1 (2008/01); VDE 0110-1 |
|
Überspannungskategorie |
III gemäß DIN EN 60664-1 (VDE 0110-1) |
Materialien
|
Kontakt-Basismaterial |
CuZn |
|---|---|
|
Kontaktbeschichtung |
Cu/Sn |
|
Kontakt-Trägermaterial |
PA GF |
|
Kontakt-Trägerfarbe |
Schwarz |
|
Entflammbarkeitsklasse (Kontakt-Träger) |
UL 94 V-0 |
|
Umspritztes Steckergehäuse Material |
TPE |
|
Umspritztes Steckergehäuse Farbe |
Schwarz |
|
Entflammbarkeitsklasse (umspritztes Gehäuse) |
UL 94 HB |
|
Befestigungsmaterial |
Stahl, Kombi-Kreuzschlitz |
|
Dichtungsmaterial |
Umspritzte integrierte Dichtung |
Schaltung
|
Schutzschaltung |
Keine Schaltung |
|---|---|
|
Anzugsmoment (Befestigung) |
(50-60) Ncm |
|
Zubehör gesondert zu bestellen |
934887001 - GAN EPDM-Dichtung und Halteclip |
Kabeldaten
|
Kabelnummer |
226 |
|---|---|
|
Leiterquerschnitt |
0,5 mm² |
|
Anzahl der Drähte |
3 |
|
Minimaler Biegeradius (Festinstallation) |
˃ 5 x D |
|
Minimaler Biegeradius (flexible Installation) |
˃ 10 x D |
|
Zyklen (Biegen) |
˃ 5 M |
|
Zyklen (Torsion) |
˃ 5 M @ ± 360 °/1 m |
|
Leitermaterial |
Cu |
|
Material der Kabelummantelung |
PUR |
|
Farbe der Kabelummantelung |
Schwarz |
|
Kabeldurchmesser D |
ø 4,6 ± 0,20 mm |
|
Kabel-Isolierungsmaterial |
PP |
|
Durchmesser isolierter Draht |
ø 1,50 mm |
|
Temperaturbereich (Festinstallationen) |
- 50 °C bis 105 °C (UL: + 80 °C) |
|
Temperaturbereich (flexible Installtaion) |
- 25 °C bis 105 °C (UL: + 80 °C) |
|
Temperaturbereich (Schleppketten-Installation) |
- 25 °C – +60 °C |
|
UL Kabeltyp |
AWM: 20549 |
|
Entflammbarkeitsklasse (Kabelummantelung) |
DIN EN 50265-2-2, VDE 0482-265-2-2, IEC 60332-2-2, CSA FT2 |
|
Leitungseigenschaften |
Gute Mikroben- und Hydrolysebeständigkeit; weitgehend frei von Weichmacherdiffusion; Ausschluss von PVC und Silikon; Kälteflexibilität, frei von lackbenetzungsstörenden Substanzen |
Zulassungen
|
UL-Datei |
E315587 |
|---|---|
|
UL |
UL 2238; cULus |
|
VDE |
Ja |
Sicherheits- und Umwelt-Compliance
|
RoHS-konform |
Ja |
|---|
Widerstände
|
Halogenfrei |
Ja |
|---|---|
|
Ölbeständigkeit |
Gute Beständigkeit gegen Chemikalien und Öl |
Anmerkungen
|
Derating-Hinweis |
Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
*Der IP-Schutzart-Test wurde von Belden nur mit Steckverbindern von Belden durchgeführt |
Belden.GenericSpecificationTitle
|
Derating-Hinweis |
Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
*Der IP-Schutzart-Test wurde von Belden nur mit Steckverbindern von Belden durchgeführt |
Artikelnummer
| Artikelnr. | Artikelbeschreibung | Kabellänge |
|---|---|---|
| 934889504 | GAN220U-A0U-2260500 | 5 m |
| 934889505 | GAN220U-A0U-2261000 | 10 m |
| 16386 | GAN220U-A0U-2262500-1UA | 25 m |
