Technische Daten

Lebenszyklus	Aktiv – Produkt ist verfügbar
Verfügbarkeit	Aktiv

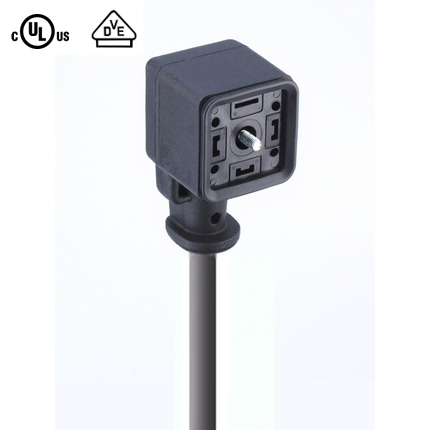

Vorderansicht

Pin 1	Pin 2	Pin 3	PE
brown	blue	black	green-yellow

Produktfamilie	Ventilsteckverbinder
Seite 1 Produkt-Unterfamilie	GAN – cULus 2238
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Buchsenkontakt/Buchse
Steckverbinder-Design	Abgewinkelt (90°) Körper
Anzahl der Pins	3+ PE (PE über Kabelausgang)
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	Zentralschraube
Nennspannung	250 V
Nennspannung (UL)	250 V
Nennspannung (CSA)	250 V
Bemessungs-Stoßspannung	4,0 kV
Betriebsspannung	230 V Wechselstrom/Gleichstrom
Nennstrom	10 A
Nennstrom (UL)*	6 A
Nennstrom (CSA)*	6 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 50
Querschnitt	0.75 mm²
Temperaturbereich (Betrieb)*	- 25 °C - + 85 °C [Erweiterte Temperatur - 40 °C - + 105 °C mit zusätzlichem Dichtungszubehör, 934887001]
Betriebstemperatur (UL)	max. + 85 °C
Betriebstemperatur (CSA)	max. + 85 °C
Schutzart/IP-Klassifizierung**	IP65, IP67 (IP69K: ohne zusätzliche Dichtung; max. + 80 °C)
Designstandard	DIN EN 175301-803-A, ISO 4400
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial	Messing (CuZn)
Seite 1 Kontaktbeschichtung	Zinn über Kupfer (Cu/Sn)
Kontakt-Trägermaterial	Glasgefülltes Polybutylenterephthalat (PBT-GF)
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Umspritztes Steckergehäuse Material	Thermoplastisches Polyurethan (TPU)
Umspritztes Steckergehäuse Farbe	Schwarz
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	Stahl, Kombi-Kreuzschlitz
Dichtungsmaterial	Umspritzte integrierte Dichtung

Schutzschaltung	Keine Schutzschaltung
Schutzschaltung	Keine Schutzschaltung
Anzugsmoment (Befestigung)	(50-60) Ncm
Zubehör gesondert zu bestellen	934887001 - GAN EPDM-Dichtung und Halteclip

Kabelnummer	604
Leiterquerschnitt	0.75 mm²
Anzahl der Drähte	4
Minimaler Biegeradius (Festinstallation)	˃ 4 x D
Minimaler Biegeradius (flexible Installation)	˃ 7,5 x D
Zyklen (Biegen)	˃ 5 Mio.
Leiter-Material	Cu
Material der Kabelummantelung	Polyurethan (PUR)
Farbe der Kabelummantelung	Grau
Kabeldurchmesser D	Ø 6,5 mm [ 0,256 " ]
Kabel-Isolierungsmaterial	Polypropylen (PP)
Durchmesser isolierter Draht	Ø 1,92 mm [ 0,08 " ]
Temperaturbereich (Festinstallationen)	- 40 °C Zu + 90 °C (UL: + 80 °C)
Temperaturbereich (flexible Installtaion)	- 20 °C Zu + 90 °C (UL: + 80 °C)
UL Kabeltyp	AWM: 21198
Entflammbarkeitsklasse (Kabelummantelung)	IEC 60332-1, DIN VDE 0472 Teil 804 Prüfmethode B, UL/CSA FT2
Leitungseigenschaften	Ausschluss gefährlicher Stoffe gem. : 2000/53/EG, 2011/65/EU, 2003/11/EG, 1907/2006/EG, Beständig gegen Säuren, Laugen und Lösungsmittel, UV- und ozonbeständig
