Technische Daten

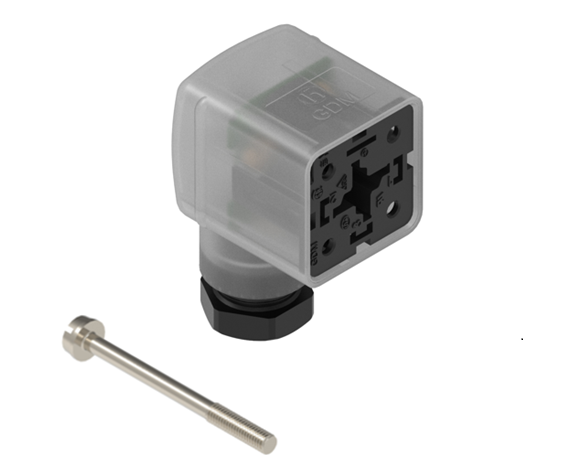

Artikelbeschreibung	GDM21F6-V28-10D

Verfügbarkeit	Aktiv
Produktfamilie	Ventilsteckverbinder
Seite 1 Produkt-Unterfamilie	GDM Standard
Steckverbindertyp	frei konfektionierbar
Steckverbinder Untertyp	Bauform A
Seite 1 Kontakttyp/Geschlecht	Buchsenkontakte/Buchse
Steckverbinder-Design	Abgewinkelt (90°) Körper
Anzahl der Pins	2+PE (PE über Kabelausgang)
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	Zentralschraube, M 3 x 35
Ersatz für	ID: 934420002 Bezeichnung: GDML 2016 LED 48 VR schwarz (gelbe LED anstatt roter LED)
Nennspannung	48 V
Bemessungs-Stoßspannung	4,0 kV (PCBA 2,0 kV)
Betriebsspannung	48 V Wechselstrom/Gleichstrom
Nennstrom	10 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 50
Verbindungstyp	Schraubklemme
Kabelverschraubung	M16
Querschnitt	0,25 - 1,5 mm²
Geeignete Kabel	Ø 4,5 - 9 mm
Temperaturbereich (Betrieb)*	- 40 °C bis + 80 °C [Stecker] - 30 °C bis + 80 °C [bei Verbindung mit NBR-Dichtung] - 15 °C bis + 80 °C [bei Verbindung mit FKM-Dichtung] - 40 °C bis + 80 °C [bei Verbindung mit EPDM- oder MPQ-Dichtung]
Schutzart/IP-Klassifizierung**	IP65
Designstandard	DIN EN 175301-803-A, ISO 4400
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial	Messing (CuZn)
Seite 1 Kontaktbeschichtung	Kupfer-Zinn-Legierung (Cu/Sn)
Kontakt-Trägermaterial	glasfaserverstärktes Polyamid (PA GF)
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Gehäusematerial	glasfaserverstärktes Polyamid (PA GF)
Gehäusefarbe	Transparent
Brennbarkeitsklasse (Gehäuse)	UL 94 HB
Material der Kabelverschraubung	glasfaserverstärktes Polyamid (PA GF)
Dichtung der Kabelverschraubung	Nitril-Butadien-Kautschuk (NBR)
Farbe der Kabelverschraubung	Schwarz
Brennbarkeitsklasse (Kabelverschraubung)	UL 94 HB
Befestigungsmaterial	Verbindungselement aus Stahl (4.8, Fe/Zn B)
Dichtungsmaterial	Separat erhältlich

Schutzschaltung	Varistor (MOV)
Funktionsanzeige	Gelbe LED
Schutzschaltung	Varistor (MOV)
Klemmspannung	100 V ± 10 %
Anzugsmoment (Kontaktschraube)	(40-50) Ncm für Leitergröße 0,5 - 1,5 mm²; (30-40) Ncm für Leitergröße 0.38-0.34 mm²; (25-30) Ncm für Leitergröße 0,25 mm²
Anzugsdrehmoment (Kabelverschraubung)	(150-200) Ncm
Anzugsmoment (Befestigung)	(50-60) Ncm

VDE	VDE-Reg.-Nr.: E349
SEV	Ja

REACH	Ja
RoHS-konform	Konform

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation
Hinweis	Nicht unter Last verbinden oder trennen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	IP-Schutzart getestet nach IEC-Norm mit einer Kombination aus einem montierten und verriegelten Steckverbinder von Hirschmann oder Lumberg Automation
Hinweis	Nicht unter Last verbinden oder trennen

Artikelnummer

Artikelnr.	Artikelbeschreibung	Zentralschraube	Dichtung	Verpackung	Ersatz für
934888137	GDM21F6-V28-10D	1 – Stahlschraube, Kombikopf	0 – Separat erhältlich	D – Sammelpackung 50 Stück, konfektioniert	ID: 934421002 Bezeichnung: GDML 2016 LED 48 VR YE bk
