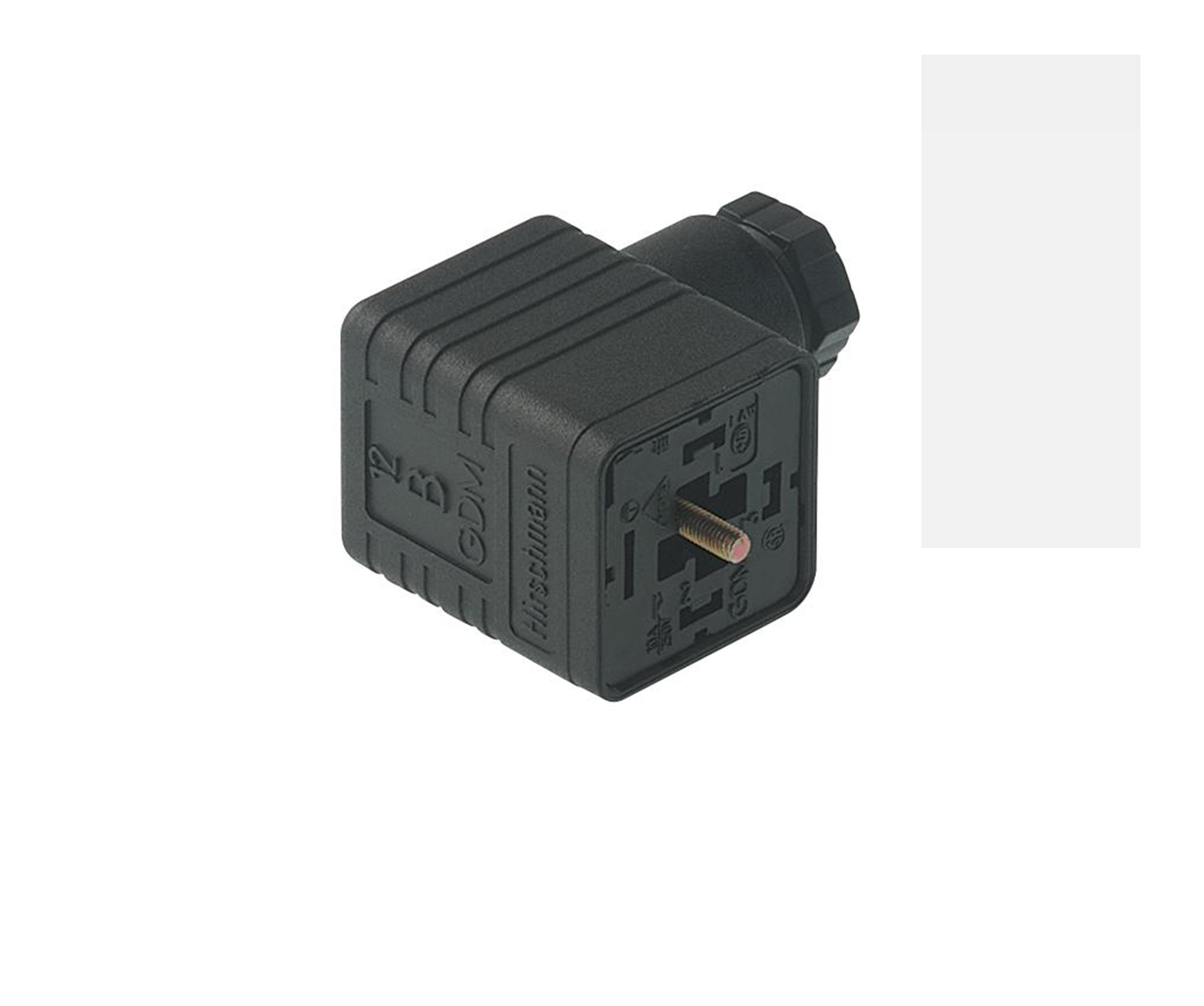

Technische Daten

Verfügbarkeit	Aktiv
Letzte Bestellmöglichkeit, Datum	2024-08-02
Letzter Liefertermin	2024-12-31

Produktfamilie	Ventilsteckverbinder
Seite 1 Produkt-Unterfamilie	GDM Legacy
Steckverbindertyp	frei konfektionierbar
Steckverbinder Untertyp	Bauform A
Seite 1 Kontakttyp/Geschlecht	Buchsenkontakte/Buchse
Steckverbinder-Design	Abgewinkelt (90°) Körper
Anzahl der Pins	Kontaktlinsen sind separat erhältlich (weitere Informationen finden Sie im Downloadbereich).
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	Zentralschraube, M 3 x 35
Nennspannung	250 V
Bemessungs-Stoßspannung	4,0 kV
Betriebsspannung	230 V Wechselstrom/Gleichstrom
Nennstrom	12 A
Kontaktwiderstand Seite 1	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 50
Verbindungstyp	Crimp
Kabelverschraubung	PG 9
Gewindegröße	PG9
Querschnitt	0,50 - 1,5 mm²
Geeignete Kabel	Ø 4,5 - 7 mm
Temperaturbereich (Betrieb)*	- 40 °C bis + 125 °C [Stecker] - 30 °C bis + 90 °C [bei Verbindung mit NBR-Dichtung] - 15 °C bis + 125 °C [bei Verbindung mit FKM-Dichtung] - 40 °C bis + 125 °C [bei Verbindung mit EPDM- oder MPQ-Dichtung]
Schutzart/IP-Klassifizierung**	IP65
Seite 1 Designstandard	DIN EN 175301-803-A, ISO 4400
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Sn
Kontakt-Trägermaterial	glasfaserverstärktes Polyamid (PA GF)
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Gehäusematerial	Polyamid (Nylon) glasfaserverstärkt (PA GF)
Gehäusefarbe	Schwarz
Brennbarkeitsklasse (Gehäuse)	UL 94 HB
Material der Kabelverschraubung	glasfaserverstärktes Polyamid (PA GF)
Dichtung der Kabelverschraubung	Nitril-Butadien-Kautschuk (NBR)
Farbe der Kabelverschraubung	Schwarz
Befestigungsmaterial	Verbindungselement aus Stahl (4.8, Fe/Zn B)
Dichtungsmaterial	Separat erhältlich

Schutzschaltung	Keine Schutzschaltung
Anzugsmoment (Kontaktschraube)	Nicht zutreffend
Anzugsdrehmoment (Kabelverschraubung)	(250-375) Ncm
Anzugsmoment (Befestigung)	(50-60) Ncm

VDE	Ja
SEV	Ja

RoHS-konform	Ja

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	Schutzart und IP-Schutzart gemäß Prüfnorm IEC 60529 unter Verwendung eines Steckverbinders von Hirschmann / Lumberg Automation

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	Schutzart und IP-Schutzart gemäß Prüfnorm IEC 60529 unter Verwendung eines Steckverbinders von Hirschmann / Lumberg Automation
