Artikelnummer: GDML 2011 LED 230 YE grey

GDM Legacy- 175301-803 (DIN 43650), Bauform A, 18 mm, 2 Pol+Masse (Schutzerde), transparentes Gehäuse, PG11 Graue Verschraubungsmutter, PCBA mit gelber LED, 250V | 8 A, Mittelschraube aus Stahl, Großpackung

GDM Legacy- 175301-803 (DIN 43650), Bauform A, 18 mm, 2 Pol+Masse (Schutzerde), transparentes Gehäuse, PG11 Graue Verschraubungsmutter, PCBA mit gelber LED, 250V | 8 A, Mittelschraube aus Stahl, Großpackung

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar

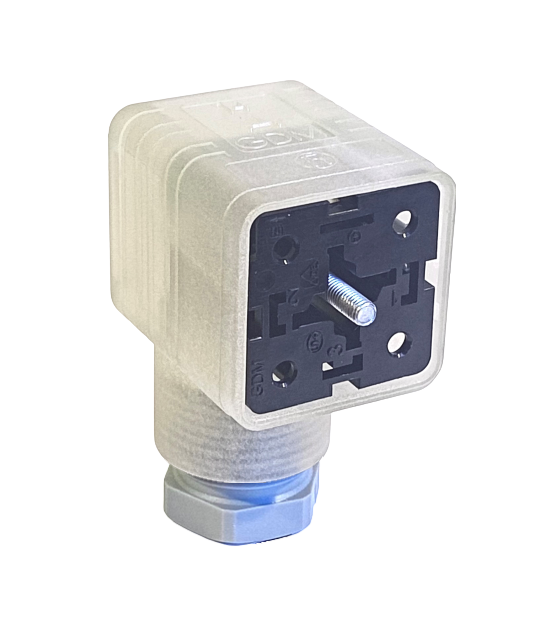

GDML 2011 LED 230 YE Grau
  • GDML 2011 LED 230 YE Grau
1 von 1

Technische Daten

Einen Fehler melden

Verfügbarkeit

Letztes Mal Kaufen

Letzte Bestellmöglichkeit, Datum

2024-08-02

Letzter Liefertermin

2024-12-31

Produktfamilie

Ventilsteckverbinder

Produkt-Unterfamilie

GDM Legacy

Steckverbindertyp

frei konfektionierbar

Kontakttyp / Art

Buchse

Steckverbinder-Design

Gewinkelt

Anzahl der Pins

2+PE (PE an Kabelbuchse)

Kodierung

A

Abschirmung

Ungeschirmt

Befestigungstyp

Zentralschraube

Ersetzt durch

PF_GDM21LB-L1Y-10D

Nennspannung

250 V

Bemessungs-Stoßspannung

4,0 kV (PCBA 2,0 kV)

Betriebsspannung

230 V Wechselstrom/Gleichstrom

Nennstrom*

8 A

Übergangswiderstand

≤ 10 mOhm

Isolationswiderstand

˃ 10^9 Ohm

Steckzyklen

≤ 50

Verbindungstyp

Schraube

Kabelverschraubung

PG11

Leiterquerschnitt

0,25–1,5 mm²

Geeignete Kabel

Ø 4,5 bis 11 mm

Temperaturbereich (Betrieb)*

-25 °C bis +80 °C

Schutzart/IP-Klassifizierung**

IP65

Designstandard

DIN EN 175301-803-A, ISO 4400

Verschmutzungsgrad

3 gemäß DIN EN 60664-1 (VDE 0110-1)

Luft- und Kriechstrecke

DIN EN 60664-1 (2008/01); VDE 0110-1

Überspannungskategorie

III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial

CuZn

Kontaktbeschichtung

Cu/Sn

Kontakt-Trägermaterial

PA GF

Kontakt-Trägerfarbe

Schwarz

Entflammbarkeitsklasse (Kontakt-Träger)

UL 94 HB

Gehäusematerial

PA GF

Gehäusefarbe

Transparent

Brennbarkeitsklasse (Gehäuse)

UL 94 HB

Material der Kabelverschraubung

PA GF

Dichtung der Kabelverschraubung

NBR

Farbe der Kabelverschraubung

Grau

Befestigungsmaterial

Stahl, Kombi-Kreuzschlitz

Dichtungsmaterial

Separat erhältlich

Funktionsanzeige

Gelbe LED

Anzugsmoment (Kontaktschraube)

(50-60) Ncm

Anzugsdrehmoment (Kabelverschraubung)

(250-375) Ncm

Anzugsmoment (Befestigung)

(50-60) Ncm

VDE

Ja

SEV

Ja

RoHS-konform

Ja

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

Schutzart und IP-Schutzart gemäß Prüfnorm IEC 60529 unter Verwendung eines Steckverbinders von Hirschmann / Lumberg Automation

Derating-Hinweis

Derating beachten

Hinweis zur Schutzart/IP-Klassifizierung

Schutzart und IP-Schutzart gemäß Prüfnorm IEC 60529 unter Verwendung eines Steckverbinders von Hirschmann / Lumberg Automation

Artikelnummer

Artikelnr. Artikelbeschreibung Zentralschraube Dichtung Verpackung Ersetzt durch:
933739712 GDML 2011 LED 230 YE gy 1 – Stahlschraube, Kombikopf 0 – Separat erhältlich D – Sammelpackung 50 Stück, konfektioniert ID: 934888181 Bezeichnung: GDM21LB-L1Y-10D
