GDM Legacy- 175301-803 (DIN 43650), Form A, 18 mm, 2-polig + Erde (Schutzerde), durchscheinendes Gehäuse, schwarze M16-Verschraubungsmutter, PCBA mit gelber LED, 250 V | 8 A, Stahl-Mittelschraube, Großpackung

Verfügbarkeit:

Global
Status:

Obsolet
Ersetzt durch:: GDM21F6-L1Y-10D

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

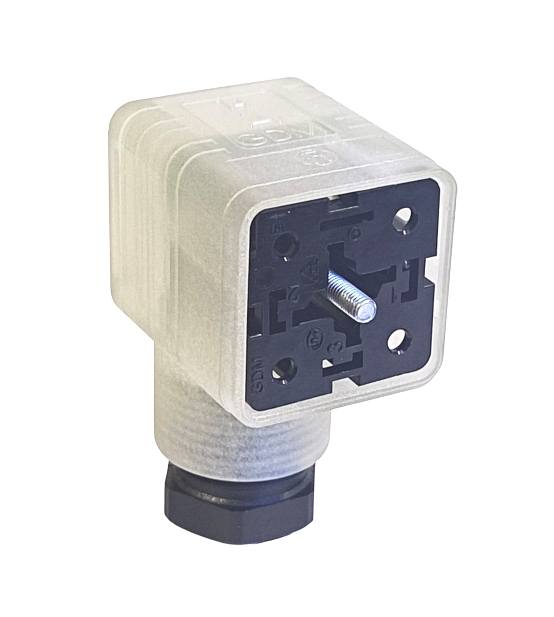

Vorderansicht

Produktlebenszyklus

Verfügbarkeit	Neues Modell verfügbar
Datum der Ankündigung der Einstellung	2024-03-06
Letzte Bestellmöglichkeit, Datum	2024-08-02
Letzter Liefertermin	2024-12-31

Technischen Daten

Produktfamilie	Ventilsteckverbinder
Seite 1 Produkt-Unterfamilie	GDM Legacy
Steckverbindertyp	frei konfektionierbar
Seite 1 Kontakttyp/Geschlecht	Buchse
Steckverbinder-Design	Gewinkelt
Anzahl der Pins	2+PE (PE über Kabelausgang)
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	Zentralschraube
Ersetzt durch	PF_GDM21F6-L1Y-10D
Nennspannung	250 V
Bemessungs-Stoßspannung	4,0 kV (PCBA 2,0 kV)
Betriebsspannung	230 V Wechselstrom/Gleichstrom
Nennstrom	8 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 50
Verbindungstyp	Schraube
Kabelverschraubung	M16
Querschnitt	0,25 - 1,5 mm²
Geeignete Kabel	Ø 4,5 - 10 mm
Temperaturbereich (Betrieb)*	-25°C Zu + 80°C
Schutzart/IP-Klassifizierung**	IP65
Designstandard	DIN EN 175301-803-A, ISO 4400
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Sn
Kontakt-Trägermaterial	PA GF
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Gehäusematerial	PA GF
Gehäusefarbe	Transparent
Brennbarkeitsklasse (Gehäuse)	UL 94 HB
Material der Kabelverschraubung	PA GF
Dichtung der Kabelverschraubung	NBR
Farbe der Kabelverschraubung	Schwarz
Befestigungsmaterial	Stahl, Kombi-Kreuzschlitz
Dichtungsmaterial	Separat erhältlich

Schaltung

Funktionsanzeige	Gelbe LED
Anzugsmoment (Kontaktschraube)	(50-60) Ncm
Anzugsdrehmoment (Kabelverschraubung)	(250-375) Ncm
Anzugsmoment (Befestigung)	(50-60) Ncm

Zulassungen

VDE	Ja
SEV	Ja

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Anmerkungen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	Schutzart und IP-Schutzart gemäß Prüfnorm IEC 60529 unter Verwendung eines Steckverbinders von Hirschmann / Lumberg Automation

Information

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	Schutzart und IP-Schutzart gemäß Prüfnorm IEC 60529 unter Verwendung eines Steckverbinders von Hirschmann / Lumberg Automation

Report An Error

Artikelnummer

Artikelnr.	Artikelbeschreibung	Zentralschraube	Dichtung	Verpackung	Ersetzt durch:
934425002	GDML 2016 LED 230 YE Schwarz	1 – Stahlschraube, Kombikopf	0 – Separat erhältlich	D – Sammelpackung 50 Stück, konfektioniert	ID: 934888020 Bezeichnung: GDM21F6-L1Y-10D
