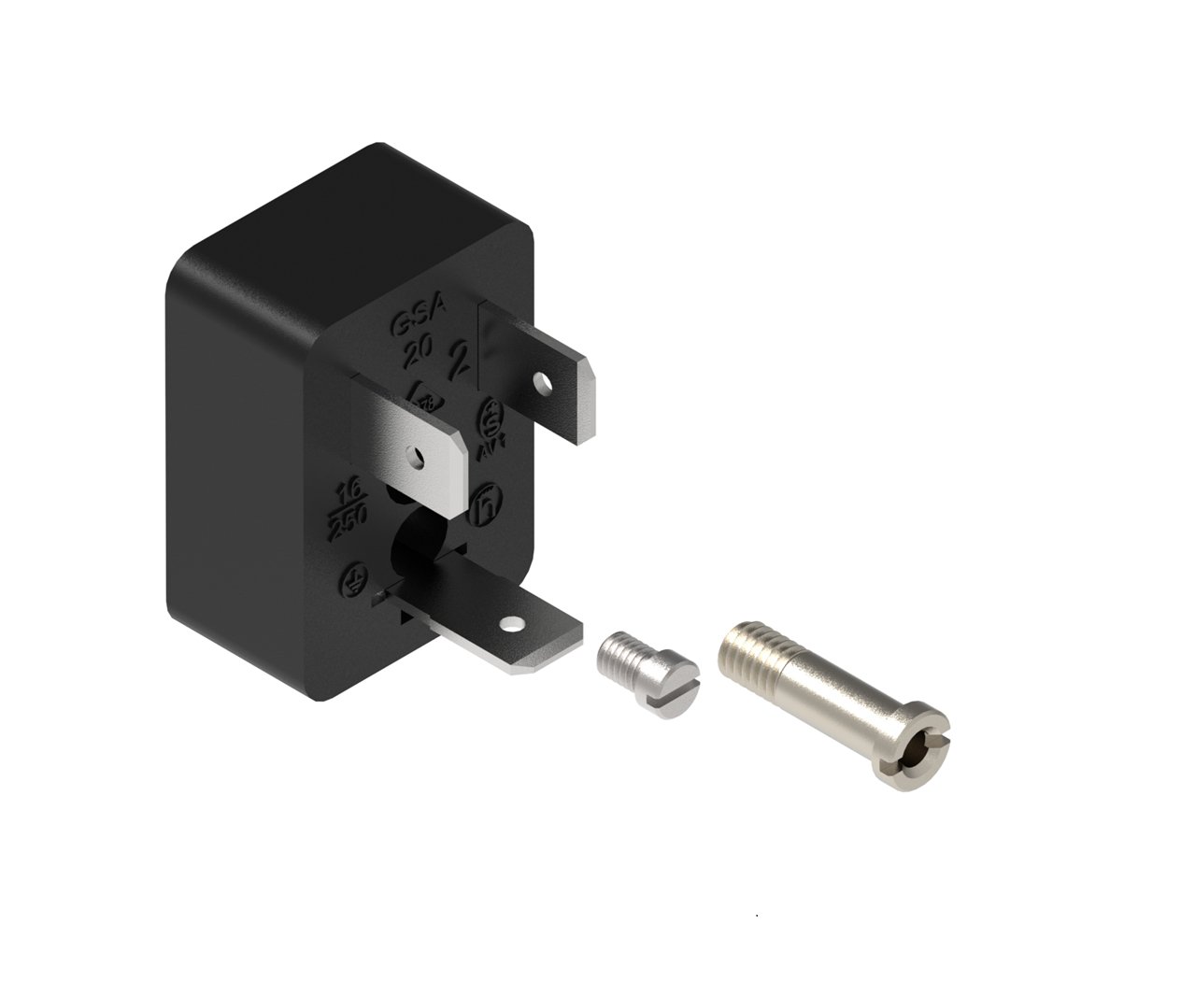

Industriestandard: Steckerbuchse Oberflächenmontage, Form B, Kontakte: 2+PE, 250 V | 16 A; cURus 1977

Technische Daten

Artikelbeschreibung	(NBR) Flachdichtung GSA 20-3, Teilenummer. 731490002

Produktfamilie	Ventilsteckverbinder
Seite 1 Produkt-Unterfamilie	GSA Industriestandard
Steckverbindertyp	Einbausteckverbinder
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	Gerade
Anzahl der Pins	2+ PE
Kodierung, Seite 1	B
Art der Abschirmung	ungeschirmt
Befestigungstyp	1 Hohlschraube
Nennspannung	250 V
Nennspannung (UL)	300 V
Nennspannung (CSA)	250 V
Bemessungs-Stoßspannung	4,0 kV
Betriebsspannung	230 V Wechselstrom/Gleichstrom
Nennstrom	16 A
Nennstrom (UL)*	12 A
Nennstrom (CSA)*	10 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 50
Verbindungstyp	Lötkontakt/PE-Schraube
Querschnitt	0,08 - 1,5 mm²
Temperaturbereich (Betrieb)*	-40 °C - +125 °C
Betriebstemperatur (UL)	max. + 90 °C
Schutzart/IP-Klassifizierung**	IP65
Designstandard	INDUSTRIAL-B (NEMA)
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Sn
Kontakt-Trägermaterial	PA GF
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Gehäusefarbe	Schwarz

Anzugsmoment (Kontaktschraube)	(50-60) Ncm
Anzugsdrehmoment (Befestigungsschraube)	(50-60) Ncm
Montage-Typ	M4 (1x)

RoHS-konform	Ja

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	*IP-Schutzart-Test von Belden nur mit Belden-Steckverbindern durchgeführt
Hinweis	Nicht unter Last verbinden oder trennen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	*IP-Schutzart-Test von Belden nur mit Belden-Steckverbindern durchgeführt
Hinweis	Nicht unter Last verbinden oder trennen
