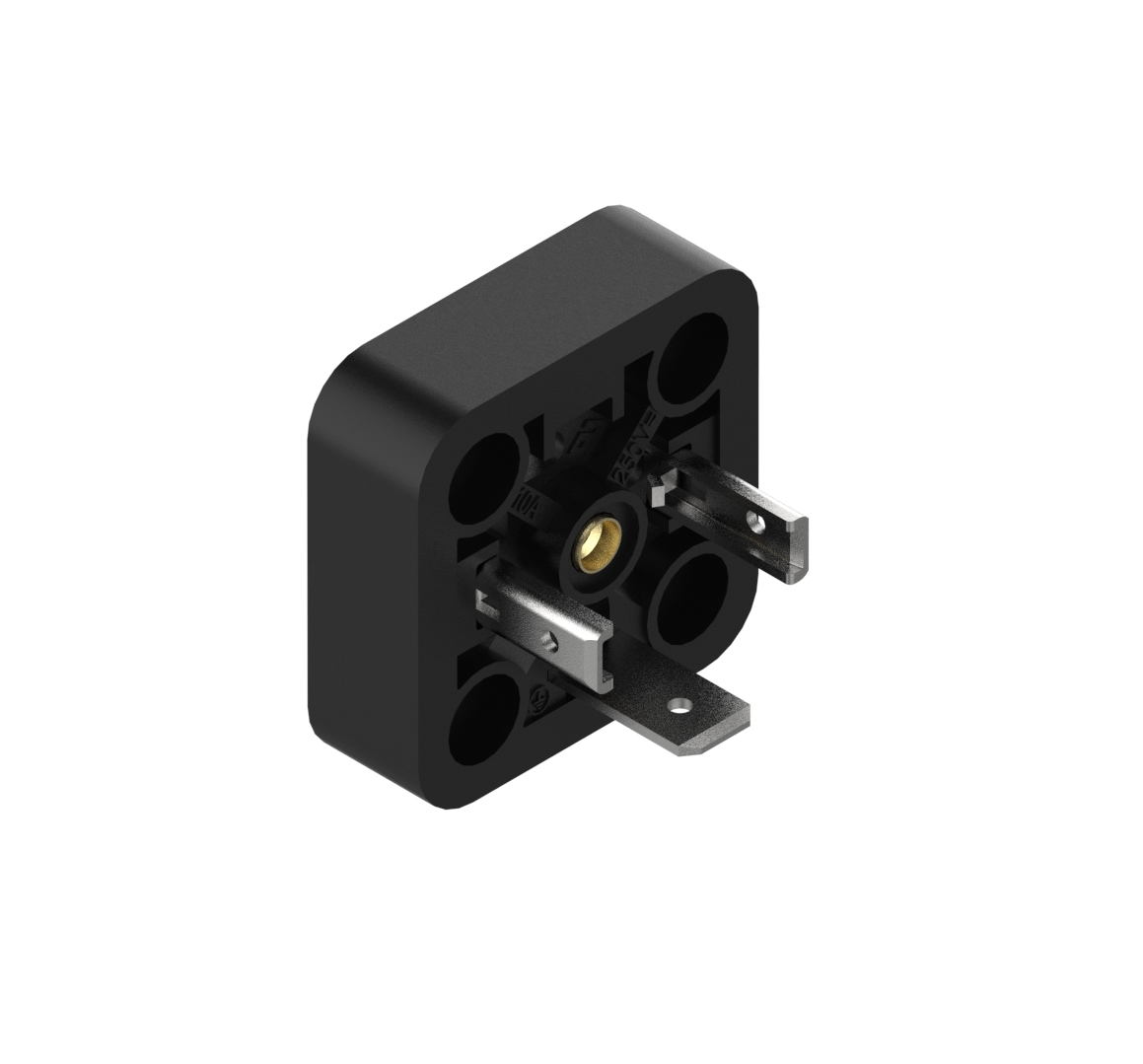

175301-803-A (DIN 43650-A): Gerätestecker für Oberflächenmontage, Form A, Kontakte: 2+PE, lötbar, Längsschlitze (PE-Schraubanschluss), 400 V | 16 A; cURus 1977

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Vorderansicht

Produktfamilie	Ventilsteckverbinder
Seite 1 Produkt-Unterfamilie	GSA
Steckverbindertyp	Einbausteckverbinder
Steckverbinder Untertyp	Rechteckiger Einbausteckverbinder mit Hutmutter und Langlöchern für optionale Lötstellen vorne: Bauform A
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	Gerade
Anzahl der Pins	2+ PE
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	2 Schrauben M 3 x 10 (separat erhältlich)
Nennspannung (UL)	300 V
Nennspannung (CSA)	250 V
Bemessungs-Stoßspannung	4,0 kV
Betriebsspannung	400 V Wechselstrom/Gleichstrom
Nennstrom	16 A
Nennstrom (UL)*	15 A
Nennstrom (CSA)*	10 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 50
Verbindungstyp	Lötkontakt/PE-Schraube
Querschnitt	0,08 - 1,5 mm²
Temperaturbereich (Betrieb)*	-40 °C - +125 °C
Betriebstemperatur (UL)	max. + 90 °C
Schutzart/IP-Klassifizierung**	IP65
Designstandard	DIN EN 175301-803-A, ISO 4400
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Sn
Kontakt-Trägermaterial	PA GF
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Gehäusefarbe	Schwarz

Schaltung

Anzugsmoment (Kontaktschraube)	(50-60) Ncm
Anzugsdrehmoment (Befestigungsschraube)	(50-60) Ncm
Montage-Typ	M3 (2 x), nicht im Lieferumfang enthalten
Zubehör gesondert zu bestellen	(NBR) Flachdichtung GSA 200-4, Teilenummer. 730843002; (EPDM) Flachdichtung GSA 200-7, Teilenummer. 730268003

Zulassungen

UL-Datei	E95522
UL	UL 1977; UR
VDE	Ja
CSA	Ja
SEV	Ja

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Anmerkungen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	*IP-Schutzart-Test von Belden nur mit Belden-Steckverbindern durchgeführt
Hinweis	Nicht unter Last verbinden oder trennen

Information

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	*IP-Schutzart-Test von Belden nur mit Belden-Steckverbindern durchgeführt
Hinweis	Nicht unter Last verbinden oder trennen
