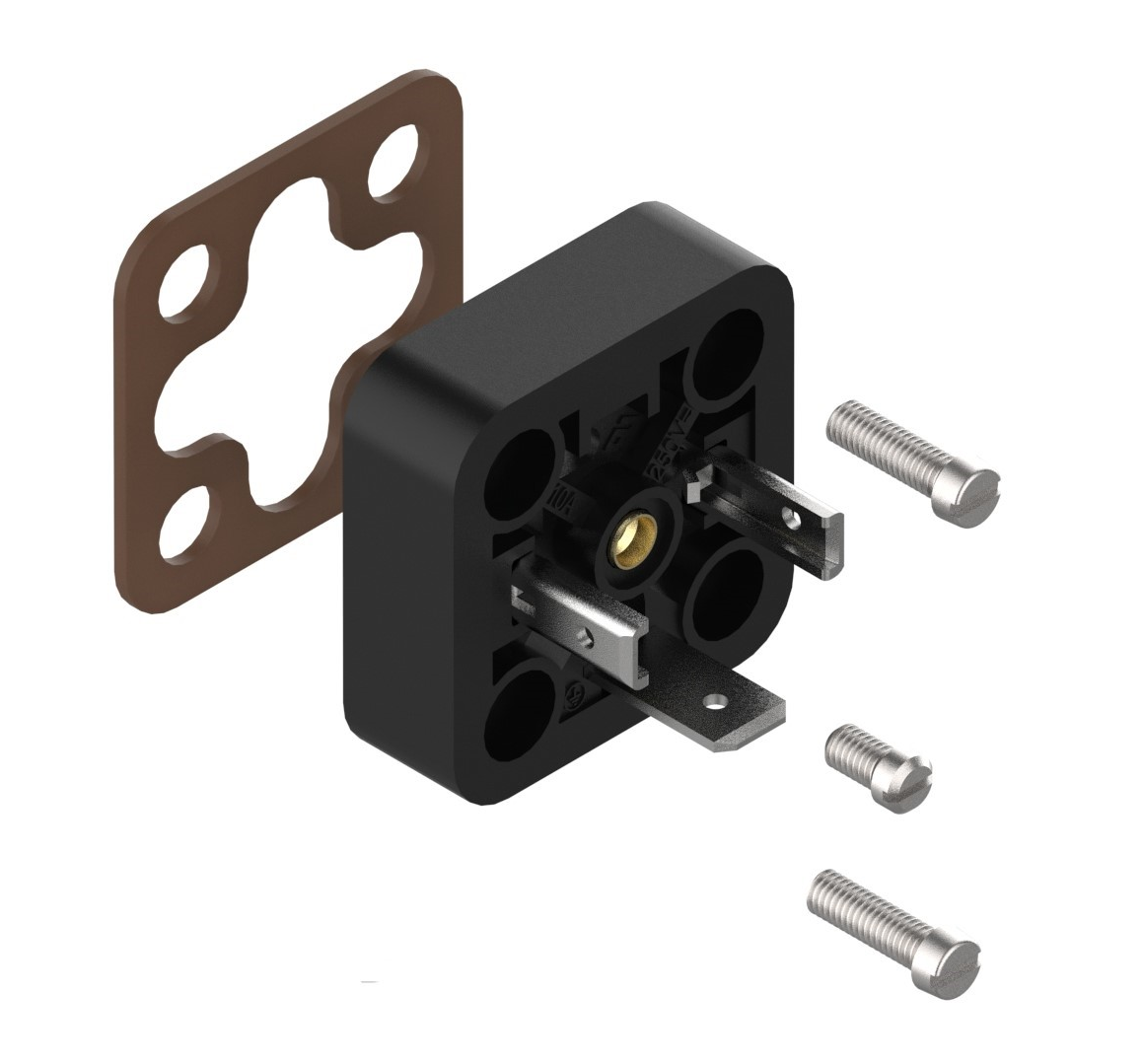

175301-803-A (DIN 43650-A): Gerätestecker für Oberflächenmontage, Form A, Kontakte: 2+PE, Lötanschluss (PE-Schraubanschluss), 400 V | 16 A, inkl. EDPM-Flachdichtung; cURus 1977

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Vorderansicht

Produktfamilie	Ventilsteckverbinder
Seite 1 Produkt-Unterfamilie	GSA
Steckverbindertyp	Einbausteckverbinder
Steckverbinder Untertyp	Rechteckiger Einbausteckverbinder mit Lötkontakten und ohne rechteckige Löcher
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	Gerade
Anzahl der Pins	2+Sport
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	2 Schrauben M 3 x 10
Ersatz für	ID: 932967300 Name: GSA 2000 N + 200-7
Nennspannung (UL)	300 V
Nennspannung (CSA)	250 V
Bemessungs-Stoßspannung	4,0 kV
Nennstrom	16 A
Nennstrom (UL)*	15 A
Nennstrom (CSA)*	10 A
Kontaktwiderstand Seite 1	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 50
Verbindungstyp	Lötkontakt/PE-Schraube
Querschnitt	0,08 - 1,5 mm²
Temperaturbereich (Betrieb)*	-40 °C - +125 °C
Betriebstemperatur (UL)	max. + 90 °C
Schutzart/IP-Klassifizierung**	IP65
Seite 1 Designstandard	DIN EN 175301-803-A, ISO 4400
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Sn
Kontakt-Trägermaterial	PA GF
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Gehäusefarbe	Schwarz
Dichtungsmaterial	EDPM-Flachdichtung im Lieferumfang enthalten
