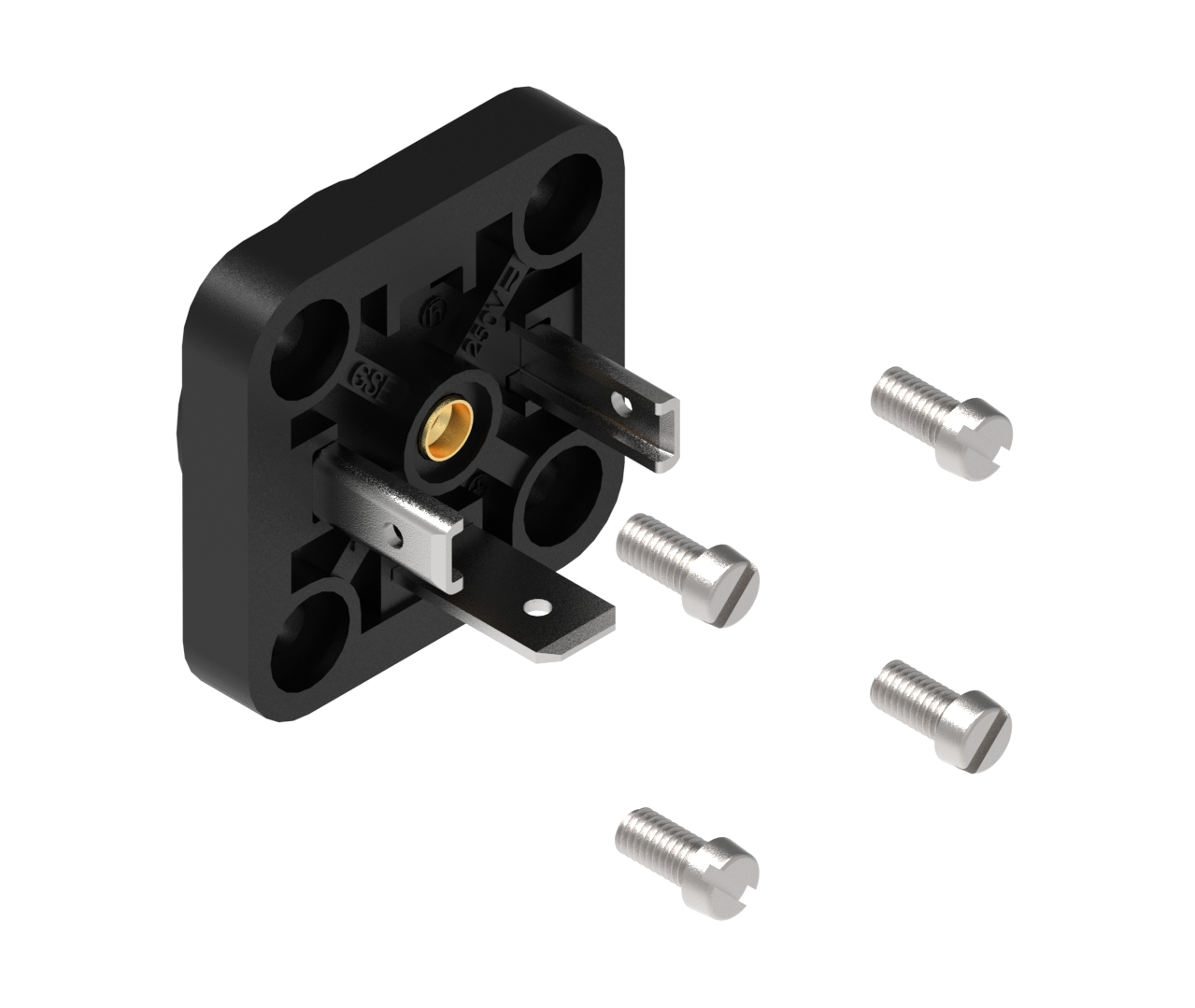

175301-803-A (DIN 43650-A): Gerätestecker für Blecheinbau, Form A, Kontakte: 2+PE, 400 V | 16 A

Technische Daten

Produktfamilie	Ventilsteckverbinder
Seite 1 Produkt-Unterfamilie	GSE
Steckverbindertyp	Einbausteckverbinder
Steckverbinder Untertyp	Rechteckiger Einbausteckverbinder mit rundem Kragen und Lötkontakten, keine Langlöcher
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	Gerade
Anzahl der Pins	2+PE
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	4 Schrauben M 3 x 6
Bemessungs-Stoßspannung	4,0 kV
Betriebsspannung	400 V Wechselstrom/Gleichstrom
Nennstrom	16 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 50
Verbindungstyp	Lötverbindung
Querschnitt	0,08 - 1,5 mm²
Temperaturbereich (Betrieb)*	-40 °C - +125 °C
Schutzart/IP-Klassifizierung**	IP65
Designstandard	DIN EN 175301-803-A, ISO 4400
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Sn
Kontakt-Trägermaterial	PA GF
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 HB
Gehäusefarbe	Schwarz

Anzugsdrehmoment (Befestigungsschraube)	(50-60) Ncm
Montage-Typ	M3 (4x)
Zubehör gesondert zu bestellen	(NBR) Flachdichtung GSE 2000-2, Teilenummer. 733973002; (EPDM) Flachdichtung GSE 2000-3, Teilenummer. 733846003; (FKM) Flachdichtung GSE 2000-4, Teilenummer. 735723002

VDE	Ja
SEV	Ja

RoHS-konform	Ja

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	*IP-Schutzart-Test von Belden nur mit Belden-Steckverbindern durchgeführt
Hinweis	Nicht unter Last verbinden oder trennen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	*IP-Schutzart-Test von Belden nur mit Belden-Steckverbindern durchgeführt
Hinweis	Nicht unter Last verbinden oder trennen
