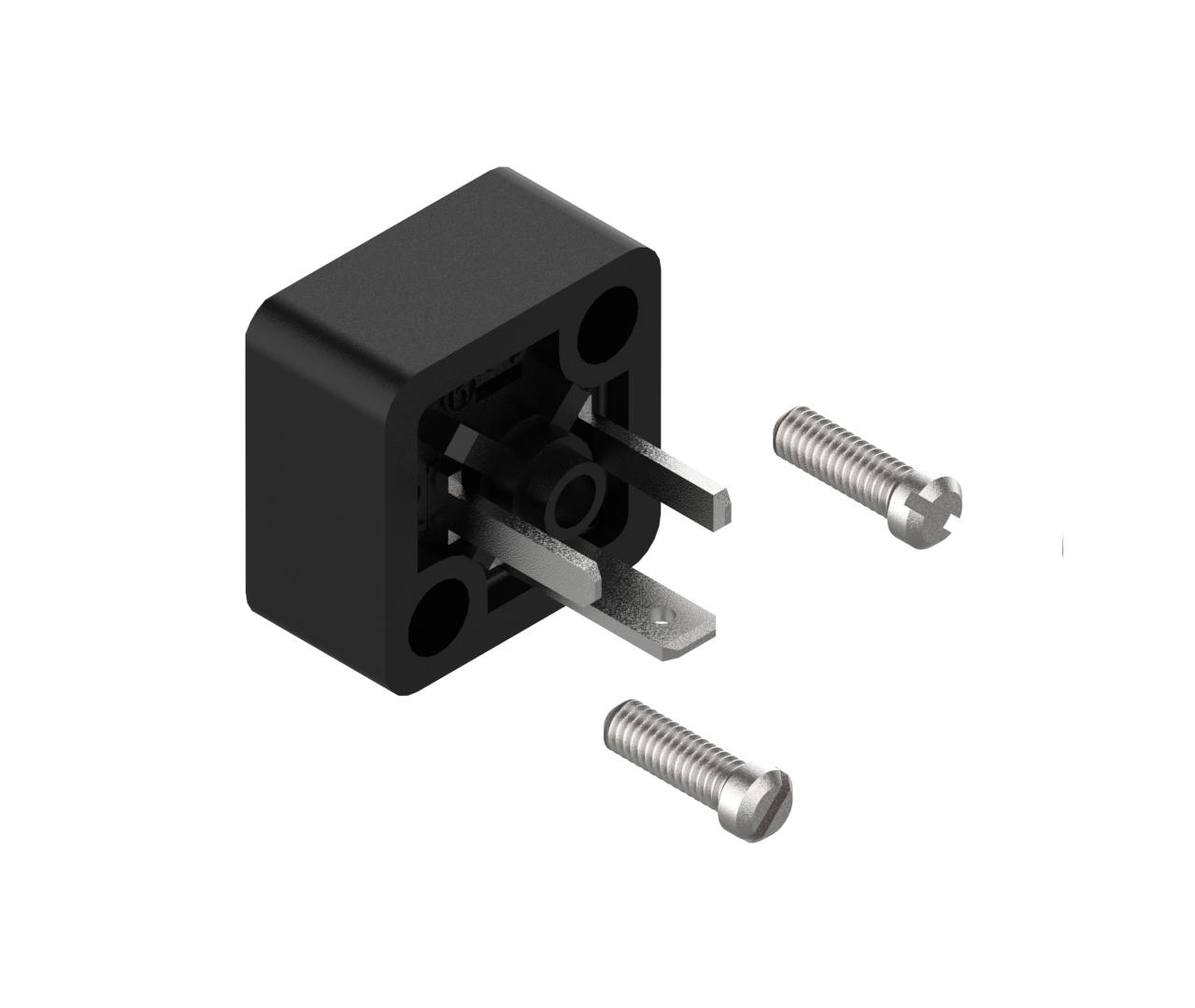

Product Number: GSSNA 200
GSSNA - Male Receptacle Surface Mount, Form C, Contacts: 2+PE, solder type, 250 V | 6 A; cURus 1977
175301-803-C (DIN 43650-C): Male Receptacle Surface Mount, Form C, Contacts: 2+PE, solder type, 250 V | 6 A; cURus 1977
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Vorderansicht
|
Produktfamilie |
Ventilsteckverbinder |
|---|---|
|
Produkt-Unterfamilie |
GSSNA DIN-Standard |
|
Steckverbindertyp |
Einbausteckverbinder |
|
Kontakttyp / Art |
Stecker |
|
Steckverbinder-Design |
Gerade |
|
Anzahl der Pins |
2+PE |
|
Kodierung |
C |
|
Abschirmung |
Ungeschirmt |
|
Befestigungstyp |
2 Schrauben M 3 x 8 |
|
Nennspannung |
250 V |
|
Nennspannung (UL) |
250 V |
|
Nennspannung (CSA) |
300 V Wechselstrom/Gleichstrom |
|
Bemessungs-Stoßspannung |
4,0 kV |
|
Betriebsspannung |
230 V Wechselstrom/Gleichstrom |
|
Nennstrom* |
6 A |
|
Nennstrom (UL)* |
6 A |
|
Nennstrom (CSA)* |
6 A |
|
Übergangswiderstand |
≤ 10 mOhm |
|
Isolationswiderstand |
˃ 10^9 Ohm |
|
Steckzyklen |
≤ 50 |
|
Verbindungstyp |
Lötverbindung |
|
Leiterquerschnitt |
0,08–0,75 mm² |
|
Temperaturbereich (Betrieb)* |
-40 °C bis +125 °C |
|
Betriebstemperatur (UL) |
max. + 65 °C |
|
Betriebstemperatur (CSA) |
max. + 65 °C |
|
Schutzart/IP-Klassifizierung** |
IP65 |
|
Designstandard |
DIN EN 175301-803-C, ISO 4400 |
|
Verschmutzungsgrad |
3 gemäß DIN EN 60664-1 (VDE 0110-1) |
|
Luft- und Kriechstrecke |
DIN EN 60664-1 (2008/01); VDE 0110-1 |
|
Überspannungskategorie |
III gemäß DIN EN 60664-1 (VDE 0110-1) |
Materialien
|
Kontakt-Basismaterial |
CuZn |
|---|---|
|
Kontaktbeschichtung |
Cu/Au |
|
Kontakt-Trägermaterial |
PA GF |
|
Kontakt-Trägerfarbe |
Schwarz |
|
Entflammbarkeitsklasse (Kontakt-Träger) |
UL 94 V-2 |
|
Gehäusefarbe |
Schwarz |
Schaltung
|
Anzugsdrehmoment (Befestigungsschraube) |
(30-40) Ncm |
|---|---|
|
Montage |
M2.5 (2x) |
|
Zubehör gesondert zu bestellen |
(NBR) Flachdichtung GSSNA 300-5, Artikelnummer. 730232002; (EPDM) Flachdichtung GSSNA 300-6, Artikelnummer. 730365004 |
Zulassungen
|
UL-Datei |
E95522 |
|---|---|
|
UL |
UL 1977; UR |
|
VDE |
Ja |
|
CSA |
Ja |
|
SEV |
Ja |
Sicherheits- und Umwelt-Compliance
|
RoHS-konform |
Ja |
|---|
Anmerkungen
|
Derating-Hinweis |
Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
*Der IP-Schutzart-Test wurde von Belden nur mit Steckverbindern von Belden durchgeführt |
|
Hinweis |
Nicht unter Last verbinden oder trennen |
Information
|
Derating-Hinweis |
Derating beachten |
|---|---|
|
Hinweis zur Schutzart/IP-Klassifizierung |
*Der IP-Schutzart-Test wurde von Belden nur mit Steckverbindern von Belden durchgeführt |
|
Hinweis |
Nicht unter Last verbinden oder trennen |
Artikelnummer
| Artikelnr. | Artikelbeschreibung | Verpackung |
|---|---|---|
| 933110100 | GSSNA 200 | S – Großpackung, 200 Stück pro Karton, nicht montiert |
