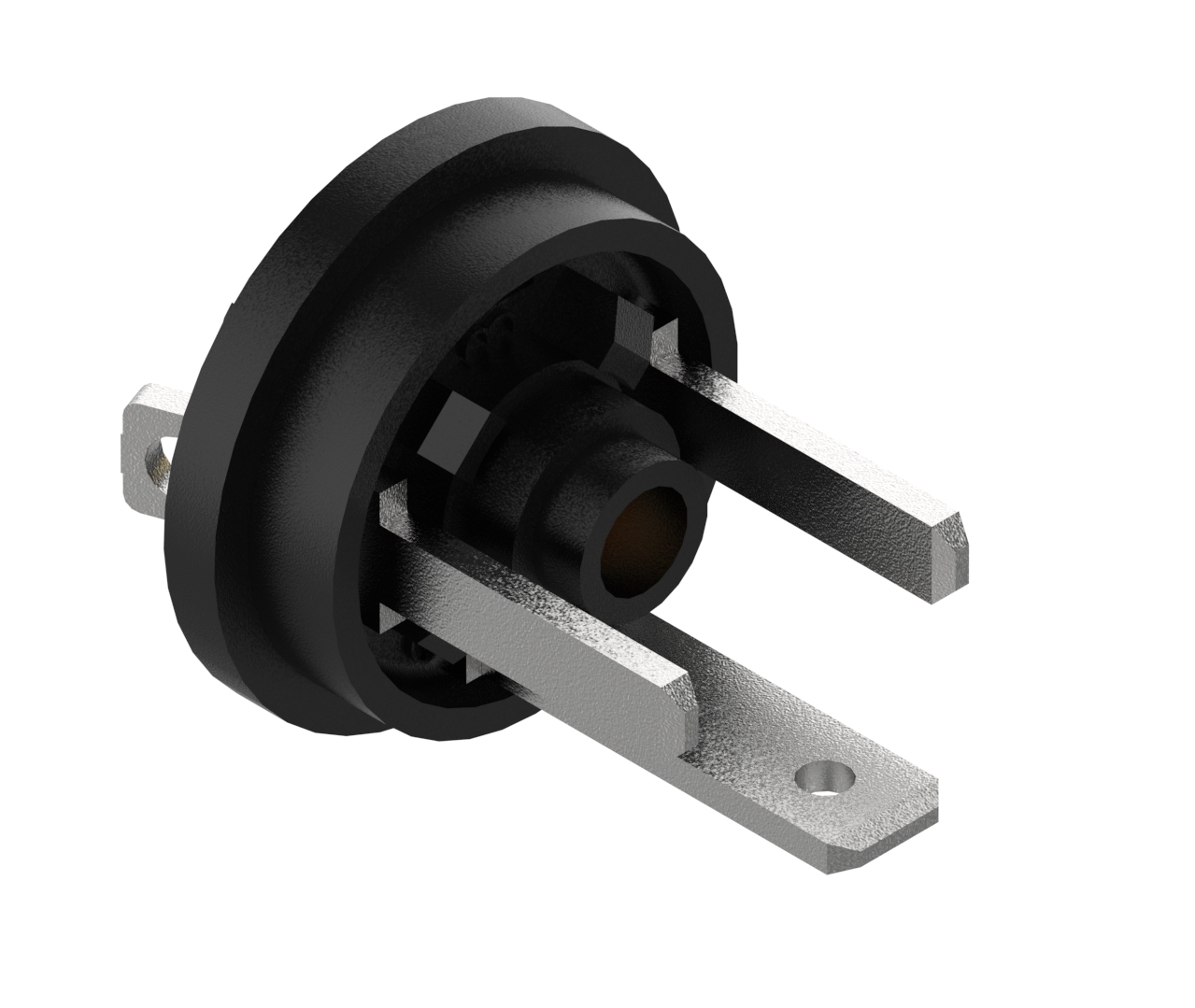

175301-803-C (DIN 43650-C): Gerätestecker für Spritzguss, Form C, Kontakte: 2+PE, Lötanschluss, 250 V | 6 A; cURus 1977

Technische Daten

Produktfamilie	Ventilsteckverbinder
Seite 1 Produkt-Unterfamilie	GSSNR DIN-Standard
Steckverbindertyp	Einbausteckverbinder
Seite 1 Kontakttyp/Geschlecht	Stecker
Steckverbinder-Design	Gerade
Anzahl der Pins	2+ PE
Kodierung, Seite 1	C
Art der Abschirmung	ungeschirmt
Befestigungstyp	Zentralschraube
Nennspannung	250 V
Nennspannung (UL)	250 V
Nennspannung (CSA)	300 V Wechselstrom/Gleichstrom
Bemessungs-Stoßspannung	4,0 kV
Betriebsspannung	230 V Wechselstrom/Gleichstrom
Nennstrom	6 A
Nennstrom (UL)*	6 A
Nennstrom (CSA)*	6 A
Übergangswiderstand	≤ 10 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 50
Verbindungstyp	Lötverbindung
Querschnitt	0,08 - 0,75 mm²
Temperaturbereich (Betrieb)*	-40 °C - +125 °C
Betriebstemperatur (UL)	max. + 65 °C
Betriebstemperatur (CSA)	max. + 65 °C
Schutzart/IP-Klassifizierung**	IP65
Designstandard	DIN EN 175301-803-C, ISO 4400
Verschmutzungsgrad	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial	CuZn
Seite 1 Kontaktbeschichtung	Cu/Sn
Kontakt-Trägermaterial	PA GF
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-2
Gehäusefarbe	Schwarz

RoHS-konform	Ja

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	*IP-Schutzart-Test von Belden nur mit Belden-Steckverbindern durchgeführt
Hinweis	Nicht unter Last verbinden oder trennen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	*IP-Schutzart-Test von Belden nur mit Belden-Steckverbindern durchgeführt
Hinweis	Nicht unter Last verbinden oder trennen
