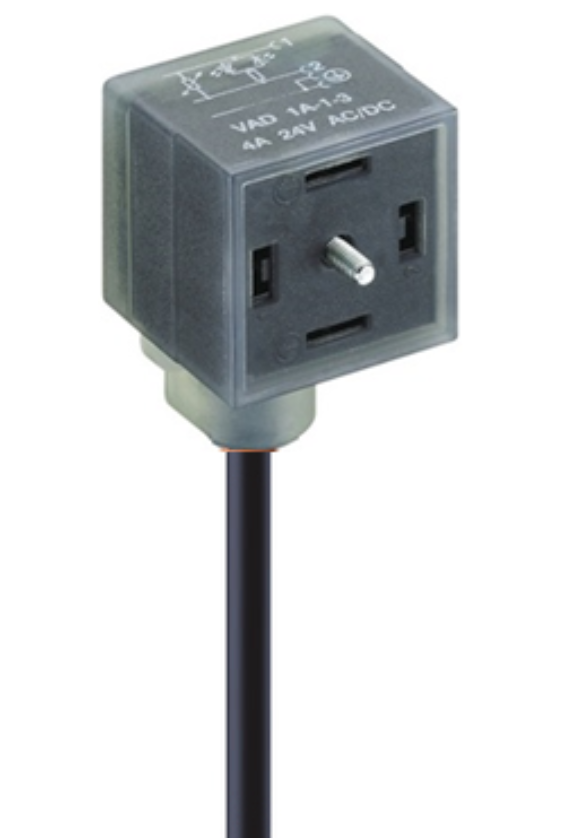

Form A - Einseitig abgewinkelte Buchsenleitung | Anzahl Kontakte: 2+2 PE | Ohne Schutzschaltung | 250 V / 4 A | Kabel: Schwarzer PVC-Mantel; 3 x 0,75 mm² (20 AWG);

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktlebenszyklus

Lebenszyklus	Aktiv – Produkt ist verfügbar
Verfügbarkeit	Aktiv

Produktfamilie	Ventilsteckverbinder
Seite 1 Produkt-Unterfamilie	VAD
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Buchsenkontakt/Buchse
Steckverbinder-Design	Abgewinkelt (90°) Körper
Anzahl der Pins	2+2 Sport
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	Zentralschraube
Nennspannung	250 V
Bemessungs-Stoßspannung	4,0 kV
Betriebsspannung	230 V Wechselstrom/Gleichstrom
Nennstrom	4 A
Kontaktwiderstand Seite 1	≤ 5 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 50
Querschnitt	0.75 mm²
Temperaturbereich (Betrieb)*	- 25 °C - + 80 °C
Schutzart/IP-Klassifizierung**	IP65, IP67
Seite 1 Designstandard	DIN EN 175301-803-A, ISO 4400
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Materialien

Kontakt-Basismaterial	Messing (CuZn)
Seite 1 Kontaktbeschichtung	Kupfer-Nickel-Legierung (Cu/Ni, Sn)
Kontakt-Trägermaterial	Polybutylenterephthalat (PBT
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Umspritztes Steckergehäuse Material	Thermoplastisches Polyurethan (TPU)
Umspritztes Steckergehäuse Farbe	Transparent
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	Stahl, Kombi-Kreuzschlitz
Dichtungsmaterial	Umspritzte integrierte Dichtung

Schaltung

Schutzschaltung	Keine Schutzschaltung
Schutzschaltung	Keine Schutzschaltung
Anzugsmoment (Befestigung)	(50-60) Ncm
Zubehör gesondert zu bestellen	934887001 - GAN EPDM-Dichtung und Halteclip

Kabeldaten

Kabelnummer	205
Leiterquerschnitt	0.75 mm²
Anzahl der Drähte	3
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Zyklen (Biegen)	˃ 5 M
Leiter-Material	Cu
Material der Kabelummantelung	Polyvinylchlorid (PVC)
Farbe der Kabelummantelung	Schwarz
Kabeldurchmesser D	Ø 5,5 mm [ 0,217 " ]
Kabel-Isolierungsmaterial	Polyvinylchlorid (PVC)
Durchmesser isolierter Draht	Ø 1,80 mm [ 0,07 " ]
Temperaturbereich (Festinstallationen)	- 40 °C Zu + 70 °C
Temperaturbereich (flexible Installtaion)	+ 5 °C Zu + 70 °C
Entflammbarkeitsklasse (Kabelummantelung)	DIN VDE 0472-804 Test Bauform B
Leitungseigenschaften	frei von polybromierten Diphenylethern, nicht halogenfrei

Sicherheit & Umweltverträglichkeit

RoHS-konform	Ja

Widerstände

Halogenfrei	Nein

Anmerkungen

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	*IP-Schutzart-Test von Belden nur mit Belden-Steckverbindern durchgeführt

Information

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	*IP-Schutzart-Test von Belden nur mit Belden-Steckverbindern durchgeführt

Report An Error

Artikelnummer

Artikelnr.	Artikelbeschreibung	Kabellänge	Ersetzt durch:
12164	VAD 1D-3-3-205/2 M	2 m	ID: 934889001 Bezeichnung: GAN22LU-A0U-2050200-1UC
12165	VAD 1D-3-3-205/5 M	5 m	ID: 934889002 Bezeichnung: GAN22LU-A0U-2050500-1UC
46925	VAD 1D-3-3-205/10 M	10 m	ID: 934889003 Bezeichnung: GAN22LU-A0U-2051000-1UB
66896	VAD 1D-3-3-205/6 M	6 m	Bezeichnung: GAN22LU-A0U-2050600
