Technische Daten

Lebenszyklus	Aktiv – Produkt ist verfügbar
Verfügbarkeit	Aktiv

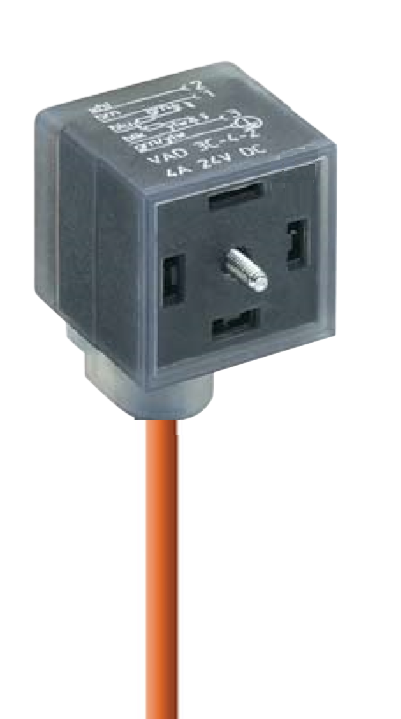

Produktfamilie	Ventilsteckverbinder
Seite 1 Produkt-Unterfamilie	VAD
Steckverbindertyp	Verbindungsleitung, einseitig umspritzt
Seite 1 Kontakttyp/Geschlecht	Buchsenkontakt/Buchse
Steckverbinder-Design	Abgewinkelt (90°) Körper
Anzahl der Pins	3+ PE (PE über Kabelausgang)
Kodierung, Seite 1	A
Art der Abschirmung	ungeschirmt
Befestigungstyp	Zentralschraube
Nennspannung	24 V
Bemessungs-Stoßspannung	4,0 kV
Betriebsspannung	24 V Gleichstrom
Nennstrom	4 A
Kontaktwiderstand Seite 1	≤ 5 mOhm
Isolationswiderstand	˃ 10^9 Ohm
Steckzyklen	≤ 50
Querschnitt	0.50 mm²
Temperaturbereich (Betrieb)*	- 25 °C - + 80 °C
Schutzart/IP-Klassifizierung**	IP65, IP67
Seite 1 Designstandard	DIN EN 175301-803-A, ISO 4400
Verschmutzungsgrad Seite 1	3 gemäß DIN EN 60664-1 (VDE 0110-1)
Luft- und Kriechstrecke	DIN EN 60664-1 (2008/01); VDE 0110-1
Überspannungskategorie	III gemäß DIN EN 60664-1 (VDE 0110-1)

Kontakt-Basismaterial	Messing (CuZn)
Seite 1 Kontaktbeschichtung	Kupfer-Nickel-Legierung (Cu/Ni, Sn)
Kontakt-Trägermaterial	Polybutylenterephthalat (PBT
Kontakt-Trägerfarbe	Schwarz
Entflammbarkeitsklasse (Kontakt-Träger)	UL 94 V-0
Umspritztes Steckergehäuse Material	Thermoplastisches Polyurethan (TPU)
Umspritztes Steckergehäuse Farbe	Transparent
Entflammbarkeitsklasse (umspritztes Gehäuse)	UL 94 HB
Befestigungsmaterial	Stahl, Kombi-Kreuzschlitz
Dichtungsmaterial	Umspritzte integrierte Dichtung

Schutzschaltung	Grün-gelbe Dual-LEDs
Funktionsanzeige	Grüne/gelbe Dual-LEDs (Druckschalter)
Schutzschaltung	Drucksensor mit Funktionsanzeige (LED' S)
Anzugsmoment (Befestigung)	(50-60) Ncm
Zubehör gesondert zu bestellen	934887001 - GAN EPDM-Dichtung und Halteclip

Kabelnummer	259
Leiterquerschnitt	0.5 mm²
Anzahl der Drähte	5
Minimaler Biegeradius (Festinstallation)	˃ 5 x D
Minimaler Biegeradius (flexible Installation)	˃ 10 x D
Zyklen (Biegen)	˃ 5 Mio.
Zyklen (Torsion)	˃ 5 M @ ± 360 °/1 m
Schweißwiderstand	Schweißfunkenbeständig
Leiter-Material	Cu
Material der Kabelummantelung	Polyurethan (PUR)
Farbe der Kabelummantelung	Orange
Kabeldurchmesser D	Ø 5,5 mm [ 0,217 " ]
Kabel-Isolierungsmaterial	Polypropylen (PP)
Durchmesser isolierter Draht	Ø 1,50 mm [ 0,06 " ]
Temperaturbereich (Festinstallationen)	- 50 °C bis + 90 °C (UL: +80 °C)
Temperaturbereich (flexible Installtaion)	- 50 °C bis + 90 °C (UL: +80 °C)
UL Kabeltyp	AWM: 20549
Entflammbarkeitsklasse (Kabelummantelung)	DIN EN 50265-2-2, VDE 0482-265-2-2, IEC 60332-2-2, CSA FT2
Leitungseigenschaften	Frei von lackbenetzungsstörenden Substanzen; gute Mikroben- und Hydrolysebeständigkeit; weitgehend frei von Weichmacherdiffusion; Ausschluss von PVC und Silikon; Seewasserbeständigkeit; Kälteflexibilität

RoHS-konform	Ja

Halogenfrei	Ja
Ölbeständigkeit	IEC 60811:404

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.

Derating-Hinweis	Derating beachten
Hinweis zur Schutzart/IP-Klassifizierung	** nur bei Montage und Verriegelung in Kombination mit Hirschmann / Lumberg Automation-Stecker.
