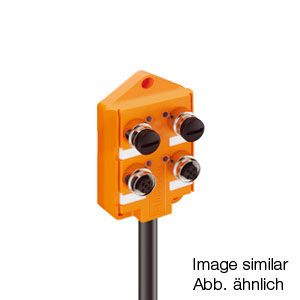

Product Number: ASB 4/LED 4U-12-328
ASB, 4 Ports, 4-polig, C-kodiert
ASB, 4 Ports, 4-polig, C-kodiert
-
Verfügbarkeit:
Global
-
Globale Bestandsaufnahme:
Verfügbar
Technische Daten
Belden.GenericSpecificationTitle
|
Produkt-Unterfamilie |
Classic |
|---|---|
|
I/O-Verbindung |
M12, 4-polig, C-kodiert |
|
Anzahl der Ports |
4 |
|
Verdrahtungskonfiguration Eingang/Ausgang |
single I/O pro Port |
|
Steuerkabel-Schnittstelle |
Offenes Ende |
Allgemeine Daten
|
Gehäusematerial |
Kunststoff, TPE |
|---|---|
|
Gehäusefarbe |
Orange |
|
Schutzart/IP-Klassifizierung** |
IP67 |
|
Vergossen |
Ja |
|
Abmessungen (B x H x T) |
54 mm x 25 mm x 82 mm |
|
Temperaturbereich (Betrieb)* |
-15 °C bis 80 °C |
|
Verschmutzungsgrad |
3 gemäß EN 60664-1, VDE 0110-1 |
|
Kontakt-Basismaterial |
CuZn |
|
Kontakt-Trägermaterial |
PA |
|
O-Ring-Material |
FKM |
|
Anzugsmoment (I/O-Verbindung) |
M12: 0,5 Nm |
Stromversorgung
|
Statusanzeige (Systemversorgung) |
LED grün |
|---|---|
|
Aktor-Versorgungsspannung (Nennspannung) |
24 V DC (SELV/PELV) |
|
Aktor-Versorgungsspannung (Bereich) |
10 V Gleichstrom bis 30 V Gleichstrom |
Digitale Ausgangskanäle
|
Eingangsverdrahtung |
2-, 3-, 4-Draht |
|---|---|
|
Sensortyp |
PNP |
Digitale Ausgangskanäle
|
Ausgangsverdrahtung |
2-, 3-Draht |
|---|---|
|
Galvanisch getrennt |
Nein |
Portkanäle
|
Bemessungsstrom pro Steckverbinder |
Max. 1,5 A |
|---|---|
|
Bemessungsstrom pro Modul |
Max. 1,5 A |
|
Statusanzeige (Port) |
LED gelb pro Kanal |
Sicherheits- und Umwelt-Compliance
|
CE |
Ja |
|---|---|
|
RoHS-konform |
Ja |
|
China RoHS-konform |
Ja |
Anmerkungen
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|---|---|
|
Hinweis zum Systemstromversorgungsanschluss |
*Nicht unter Spannung verbinden/trennen! |
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.46 Revisionsdatum: 04.03.2023 |
Belden.GenericSpecificationTitle
|
Hinweis zur Schutzart/IP-Klassifizierung |
** Nur wenn in Kombination mit einem Steckverbinder von Hirschmann/Lumberg Automation montiert und verriegelt |
|---|---|
|
Hinweis zum Systemstromversorgungsanschluss |
*Nicht unter Spannung verbinden/trennen! |
|
Aktualisierung und Überarbeitung |
Revisionsnummer: 0.46 Revisionsdatum: 04.03.2023 |
Artikelnummer
| Artikelnr. | Artikelbeschreibung |
|---|---|
| 12835 | ASB 4/LED 4U-12-328/20 M |
