MA6UFL

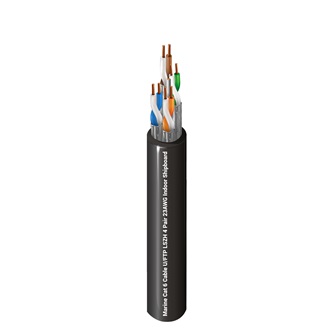

MarineTuff Cat 6, U/FTP, 4 Pr 23 BC (blankes Kupfer), FMPE Ins, LSZH (raucharm und halogenfrei), Innenbereich, LR-zertifiziert

…
Marine Ethernet Cat 6, 4 Pr 23AWG Geglühtes blankes Kupfer, Polyethylen-Schaumstoff-Isolierung, U/FTP, Raucharme und halogenfreie (SHF1) Ummantelung, Innenbereich Schiff, LR-zertifiziert
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten
Technische Daten
Einen Fehler melden
Produktbeschreibung

Mögliche Anwendungen

Schiffbau, Passagier-WLAN in der Kabine, IPTV mit großer Bandbreite, PoE-Beleuchtung, Geräteladestationen, Sicherheitskameras an Bord, usw.

Physikalische Merkmale (allgemein)
Leiter
AWG Verseilung Material Anzahl der Paare
23 Massiv BC – blankes Kupfer 4

Anzahl der Leiter

8

Gesamtanzahl der Paare

4

Isolierung
Material Nenndurchmesser
PO – Polyolefin (Schaum) 1,35 mm
Farbtafel
Nummer Farbe
Paar 1 Weiß und Blau
Paar 2 Weiß und orangefarben
Paar 3 Weiß und Grün
Paar 4 Weiß und braun
Innenabschirmung
Typ Material
Band Bi-Laminat (Alum + Poly)
Äußere Abschirmung
Beidrahtmaterial Beidraht AWG
Verzinntes Kupfer 28 AWG
Äußere Ummantelung
Material Nenndurchmesser Durchmesser +/- Toleranz
LSZH – raucharm und halogenfrei (SHF1) 7,5 mm 0,3 mm
Konstruktion und Abmessungen

Minimale Bruchdehnung der Ummantelung

125 %

Minimale Zugfestigkeit der Ummantelung

9 MPa

Min. Zugfestigkeit der gealterten Ummantelung

30 %

Min. Bruchdehnung der gealterten Ummantelung

30 %
Elektrische Kenndaten
Leiter DCR
Max. Leiter DCR Max. DCR unsymmetrisch zwischen Paaren [%] Max. DCR unsymmetrisch innerhalb eines Paares [%]
95 Ohm/km 4 % 2 %
Kapazität
Max. kapazitive Unsymmetrie Max. gegenseitige Kapazität
160 pF/100 m 56 pF/m

Isolationswiderstand

5000 MOhm.m

Impedanz
Charakteristische Nennimpedanz
100 Ohm ± 20
Verzögerung
Max. Verzögerungsversatz Nominale Ausbreitungsgeschwindigkeit (VP) [%]
45 ns/100 m 77 %
Hochfrequenz
Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) Min. NEXT [dB] Min. PSNEXT [dB] Min. ACR [dB] Min. PSACR [dB] Min. ACRF (ELFEXT) [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Rückflussdämpfung) [dB] Min. TCL [dB] Min. ELTCTL [dB]
1 MHz 2,1 dB/100 m 75,3 dB 72,3 dB 73,2 dB 70,2 dB 68 dB 65 dB 20 dB 40 dB 35 dB
4 MHz 3,8 dB/100 m 66,3 dB 63,3 dB 62,4 dB 59,4 dB 56 dB 53 dB 23 dB 34 dB 23 dB
10 MHz 6 dB/100 m 60,3 dB 57,3 dB 54,3 dB 51,3 dB 48 dB 45 dB 25 dB 30 dB 15 dB
16 MHz 7,6 dB/100 m 57,2 dB 54,2 dB 49,6 dB 46,6 dB 43,9 dB 40,9 dB 25 dB 28 dB 10,9 dB
31,3 MHz 10,7 dB/100 m 52,9 dB 49,9 dB 42,1 dB 39,1 dB 38,1 dB 35,1 dB 23,6 dB 25,1 dB 5,1 dB
62,5 MHz 15,5 dB/100 m 48,4 dB 45,4 dB 32,9 dB 29,9 dB 32,1 dB 29,1 dB 21,5 dB 22 dB
100 MHz 19,9 dB/100 m 45,3 dB 42,3 dB 25,4 dB 22,4 dB 28 dB 25 dB 20,1 dB 20 dB
125 MHz 22,5 dB/100 m 43,8 dB 40,8 dB 21,4 dB 18,4 dB 26,1 dB 23,1 dB 19,4 dB 19 dB
200 MHz 29,1 dB/100 m 40,8 dB 37,8 dB 11,6 dB 8,6 dB 22 dB 19 dB 18 dB 17 dB
250 MHz 33 dB/100 m 39,3 dB 36,3 dB 6,3 dB 3,3 dB 20 dB 17 dB 17,3 dB 16 dB

Tabellenhinweise

Grenzwerte unter 4 MHz sind nur zur Information. Referenznorm: ISO/IEC 61156-5 ed. 2.0 (2009)

Koppeldämpfungsklasse

Typ Ib

Transfer-Impedanzklasse

Klasse 2

Speisung
Nennspannung [V]
72 V Gleichstrom
Temperaturbereich

Temperaturbereich für die Installation

-5 °C bis +80 °C

Betriebstemperaturbereich

-40 °C bis +80 °C

Mechanische Kenndaten

Biegetest

Niedrigtemperatur-Biegetest -40 °C : Keine Risse

Druckprüfung für Ummantelung

Test bei hoher Temperatur IEC 60811-508 80±2 °C 4 h : ≤ 50 %

Hitzeschocktest

Hitzeschocktest bei (150±3 °C ,1h): keine Risse

Gewicht Kabelgebinde

57,3 kg/km

Min. Biegeradius bei Installation

10*D

Standards

ISO/IEC-Compliance

ISO/IEC 11801-2, IEC 60092-360

CENELEC-Compliance

EN 50173-1

Datenkategorie

Kategorie 6

Einhaltung der ANSI Standards

ANSI/TIA 568.2-D (2018)

IEEE-Compliance

IEEE 802.3bt Typ 1, Typ 2, Typ 3, Typ 4

Anwendbare Umwelt- und andere Programme

Umgebung

Innenbereich
Eignung

Eignung – innen

Ja

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß IEC

IEC 60332-1-2, IEC 60332-3-22

Test des Fluorgehalts IEC60684-2

HF ≤ 0,1 %

IEC 60754-1 – Halogenmenge

HCL+HBr ≤ 0,5 %

IEC 60754-2 – Halogensäuregasmenge – maximale Leitfähigkeit

10 µS/mm

IEC 60754-2 – Halogensäuregasmenge – Mindest-pH-Wert

4,3

IEC 61034-2 – Rauchdichte min. Durchlässigkeit

60 %

Produkthinweise

Fußnote

*Die Bestellnummer wird zum Zeitpunkt der Auftragserteilung erstellt und umfasst den Code des Kabelteils, die Farbe der äußeren Ummantelung und die Aufbaulänge.

Anmerkungen

LR (Lloyd's Register)-Zertifizierung

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.48 Revisionsdatum: 09.11.2022
