Managed IP65 und IP67 Switch, HiOS Software Layer 2 Advanced, 8 Fast-Ethernet M12-Ports D-kodiert , zugelassen für den Einsatz an Bord von Zügen und Straßenfahrzeugen

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

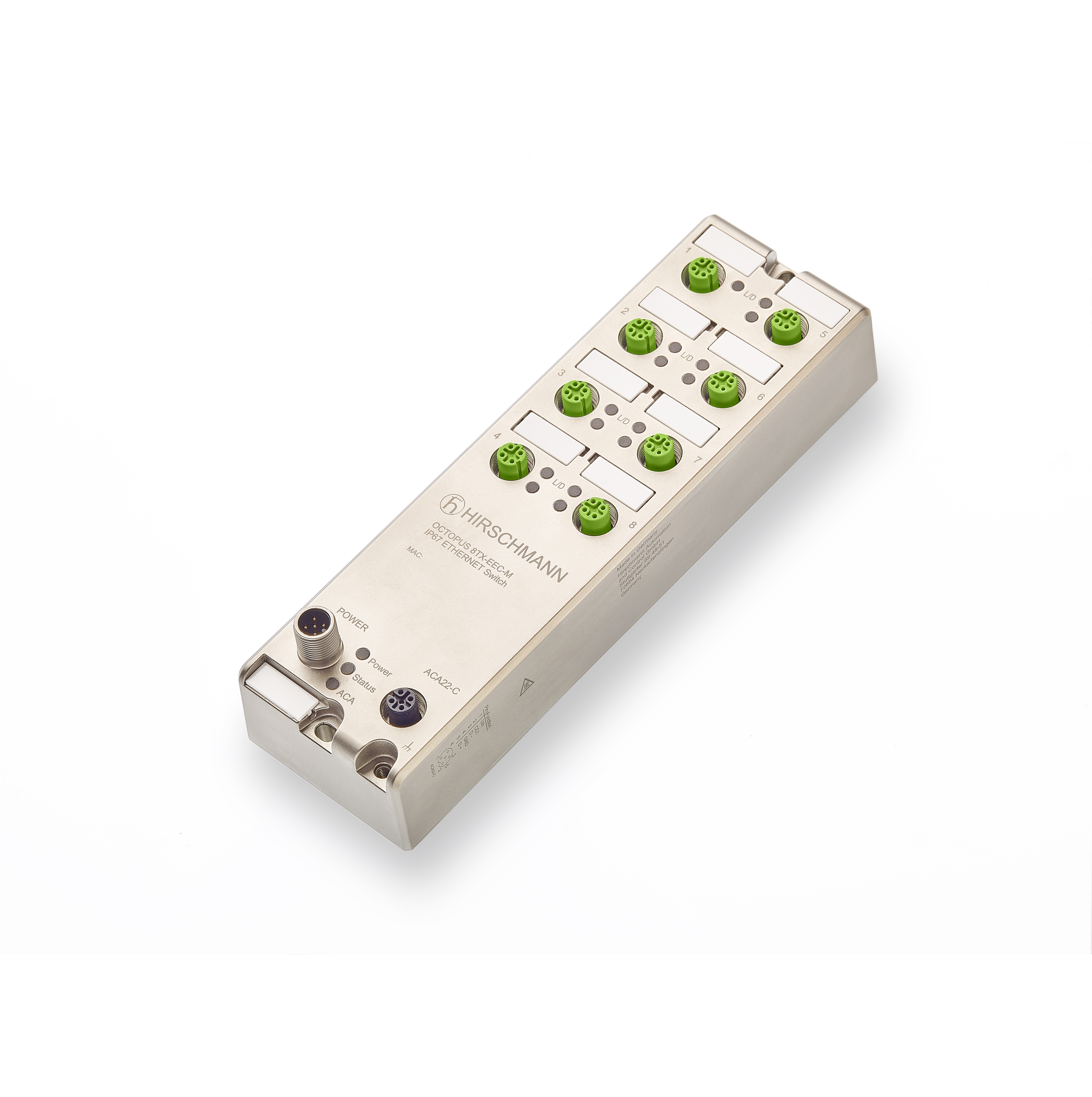

Typ	OCTOPUS 8TX-EEC-M-2A
Name	OCTOPUS 8TX-EEC-M-2A
Beschreibung	Managed IP65 und IP67 Switch, HiOS Software Layer 2 Advanced, 8 Fast-Ethernet M12-Ports D-kodiert , zugelassen für den Einsatz an Bord von Zügen und Straßenfahrzeugen
Port-Typ und Anzahl	8 Ports insgesamt: 10/100 BASE-TX, M12 "D"-Kodierung

Weitere Schnittstellen

Stromversorgung/Meldekontakt	1 x M12 5-Pin-Steckverbinder, A-kodiert
USB-Schnittstelle	1 x M12 5-Pin-Buchse, A-kodiert

Netzwerkgröße – Kabellänge

Verdrilltes Paar (Twisted Pair, TP)	0-100 m

Netzwerkgröße – Kaskadierbarkeit

Linien-/Sterntopologie	alle

Versorgung

Betriebsspannung	24/36 V DC (16,8 V DC... 45 V DC)
Leistungsaufnahme	6 W
Ausgangsleistung in BTU (IT)/h	20

Software

Switching	Unabhängiges VLAN-Lernen, Schnelle Alterung, Statische Unicast-/Multicast-Adresseinträge, QoS/Port-Priorisierung (802.1D/p), TOS/DSCP-Priorisierung, Interface-Trust-Modus, CoS-Warteschlangenverwaltung, Queue-Shaping/Max. Warteschlangenbandbreite, Flusskontrolle (802.3X), Egress Interface Shaping, Ingress Storm Protection, Jumbo Frames, VLAN (802.1Q), GARP VLAN Registration Protocol (GVRP), Voice VLAN, Private VLAN, GARP Multicast Registration Protocol (GMRP), IGMP Snooping/Querier pro VLAN (v1/v2/v3), Unbekanntes Multicast-Filtern, Weiterleitung unbekannter Multicasts an Abfrageports pro VLAN, Multiple VLAN Registration Protocol (MVRP), Multiple MAC Registration Protocol (MMRP), Multiple Registration Protocol (MRP), TSN 802.1Qbv-Unterstützung auf den Schnittstellen 1/1 – 1/3.
Redundanz	HIPER-Ring (Ring-Switch), HIPER-Ring über Link Aggregation, Link Aggregation mit LACP, Link Backup, Media Redundancy Protocol (MRP) (IEC62439-2) - Redundanz-Manager, Media Redundancy Protocol (MRP) (IEC62439-2) - Redundanz-Client, MRP über Link Aggregation, Redundante Netzwerkkopplung, Sub-Ring-Manager, RSTP 802.1D-2004 (IEC62439-1), MSTP (802.1Q), RSTP Guards
Management	DNS-Client, Unterstützung für duale Software-Images, TFTP, SFTP, SCP, LLDP (802.1AB), LLDP-MED, SSHv2, OPC-UA-Server, HTTP, HTTPS, IPv6-Verwaltung, Service Discovery (Bonjour), ITxPT-Modulinventar, Traps, SNMPv1/v2 schreibgeschützt, SNMP v1/v2/v3, SNMPv3-Traps, Telnet
Diagnose	Erkennung von Adresskonflikten bei der Verwaltung, MAC-Benachrichtigung, Schleifenschutz, Signalkontakt, Gerätestatusanzeige, TCPDump, LEDs, Syslog, Permanente Protokollierung auf ACA, E-Mail-Benachrichtigung, Portüberwachung mit automatischer Deaktivierung, Link-Flap-Erkennung, Überlastungserkennung, Duplex-Fehlanpassungserkennung, Verbindungsgeschwindigkeit und Duplexüberwachung, RMON (1,2,3,9), Portspiegelung 1:1, Portspiegelung 8:1, Portspiegelung N:1, RSPAN, SFLOW, Portspiegelung N:2, Systeminformationen, Selbsttests beim Kaltstart, Kupferkabeltest, Dialogfeld „Konfigurationsprüfung“, Switch-Dump
Konfiguration	Automatisches Rückgängigmachen der Konfiguration (Rollback), Konfigurationsfingerabdruck, XML-basierte Konfigurationsdatei, Konfiguration beim Speichern auf einem Remote-Server sichern, Konfiguration löschen, aber IP-Einstellungen beibehalten, BOOTP/DHCP-Client mit automatischer Konfiguration, DHCP-Server: pro Port, DHCP-Server: Pools pro VLAN, Autokonfigurationsadapter ACA21/22 (USB), HiDiscovery, DHCP-Relay mit Option 82, Schnittstellen-Shutdown per Tracking, Automatische Deaktivierung, Unterstützung für USB-C-Verwaltung, Befehlszeilenschnittstelle (CLI), CLI-Skripting, CLI-Skriptverarbeitung über ENVM beim Booten, Vollständige MIB-Unterstützung, Kontextsensitive Hilfe, HTML5-basierte Verwaltung
Sicherheit	Signierte Firmware-Images, MAC-basierte Portsicherheit, Portbasierte Zugriffskontrolle mit 802.1X, Gast-/nicht authentifiziertes VLAN, Integrierter Authentifizierungsserver (IAS), RADIUS-VLAN-Zuweisung, Mehrere Client-Authentifizierung pro Port, Umgehung der MAC-Authentifizierung, Formatoptionen zur Umgehung der MAC-Authentifizierung, DHCP-Snooping, IP-Source-Guard, Dynamische ARP-Prüfung, Denial-of-Service-Prävention, DoS-Präventions-Drop-Counter, RADIUS-Client, TACACS+ Client, LDAP, Ingress-MAC-basierte ACL, Ingress-IPv4-basierte ACL, Zeitbasierte ACL, VLAN-basierte ACL, Ingress-VLAN-basierte ACL, ACL-Flow-basierte Begrenzung, Zugriff auf Verwaltung durch VLAN eingeschränkt, Gerätesicherheitsanzeige, Audit-Trail, Sicherer Start, CLI-Protokollierung, HTTPS-Zertifikatsverwaltung, Eingeschränkter Verwaltungszugriff, Banner zur angemessenen Verwendung, Konfigurierbare Kennwortrichtlinie, Konfigurierbare Anzahl von Anmeldungen Versuche , SNMP-Protokollierung , Mehrere Berechtigungsstufen , Lokale Benutzerverwaltung , Remote-Authentifizierung über RADIUS , Sperrung des Benutzerkontos , Kennwortänderung bei der ersten Anmeldung
Zeitsynchronisation	PTPv2 Transparent Clock Two-Step , PTPv2 Boundary Clock , BC mit bis zu 8 Sync/s , 802.1AS , 802.1AS-2020 , Gepufferte Echtzeituhr , SNTP-Client , SNTP-Server
Industrial Profile	EtherNet/IP-Protokoll , IEC61850-Protokoll (MMS-Server, Switch-Modell) , Modbus TCP , PROFINET-Protokoll
Verschiedenes	Manuelle Kabelkreuzung , Port-Ausschaltung

Umgebungsbedingungen

MTBF (Telcordia SR-332 Ausgabe 3) @ 25°C	5 101 282 h
Relative Luftfeuchtigkeit (auch kondensierend)	5-100 %
Betriebstemperatur	-40-+70 °C
Hinweis	Bitte beachten Sie, dass einige empfohlene Zubehörteile nur einen Temperaturbereich von -25 ºC bis +70 ºC unterstützen und die möglichen Betriebsbedingungen des gesamten Systems einschränken können.
Minimale Lagertemperatur	-40-+85 °C
Abmessungen (B x H x T)	201 mm x 61 mm x 46 mm
Gewicht	900 g
Montage-Typ	Wandmontage
IP-Schutzart	IP65, IP67

Mechanische Stabilität

IEC 60068-2-6 Vibration	1 mm, 2 Hz–13,2 Hz, 90 Min. 0,7 g, 13,2 Hz–100 Hz, 90 Min. 3,5 mm, 3 Hz–9 Hz, 10 Zyklen, 1 Oktave/Min. 1 g, 9 Hz–150 Hz, 10 Zyklen, 1 Oktave/min
IEC 60068-2-27 Stoß	15 g, 11 ms Dauer, 18 Stöße

Immunität gegen EMC-Störung

EN 61000-4-2 elektrostatische Entladung (Electrostatic Discharge, ESD)	6 kV Kontaktentladung, 8 kV Luftentladung
EN 61000-4-3 elektromagnetisches Feld	20 V/m (80–3000 MHz)
DE 61000-4-4 schnelle Transienten (Burst)	2 kV Stromleitung, 4 kV Datenleitung
DE 61000-4-5 Stoßspannung	Stromleitung: 2 kV (Ader/Erde), 1 kV (Ader/Ader), 2 kV Datenleitung
DE 61000-4-6 Leitungsgeführte Immunität	3 V (10 kHz–150 kHz), 10 V (150 kHz–80 MHz)

Immunität gegen EMC

EN 55032	EN 55032 Klasse A
FCC CFR47 Teil 15	FCC 47CFR Teil 15, Klasse A

Zulassungen

Basisstandard	CE, EAC, Australian Regulatory Compliance Mark (RCM), GOST-R, CCC, KCC (ausstehend)
Sicherheit für Industrial Control Equipment	cUL61010-1/-2-201
Sicherheit für Geräte der Informationstechnologie	EN62368
Explosionsgefährdete Umgebungen	ISA 12.12.01 Klasse 1 Div. 2 (ausstehend)
Schiffbau	DNV
Eisenbahnnorm	EN 50155, EN 45545-2, EN 50121-4, EMV06 (ausstehend)
Verkehrswesen	E1, ECE R118, EN 61850

Zuverlässigkeit

Garantie	60 Monate (bitte beachten Sie die "https://assets.belden.com/m/1424ddb7a3280e7a/original/Hirschmann-Automation-and-Control-GmbH-Terms-of-Guarantee.pdf">"Garantiebedingungen oder detaillierte Informationen)

Lieferumfang und Zubehör

Zubehör gesondert zu bestellen	AutoConfiguration Adapter ACA22-M12-C (EEC) (942-306-001), Adapterkabel M12-5Pin auf USB (zur Konfiguration) (942 309-001), Stecker ELWIKA 5012 PG7 (5-polige M12-Buchse zur Spannungsversorgung) (933 175-100), Anschlusskabel mit M12-Stecker, D-kodiert (934 497-00x), Adapter M12 D-kodiert auf RJ45 (934 498-001), OCTOPUS Metallschutzkappen (25 Stk.) (942 057-001), OCTOPUS Kunststoff-Schutzkappen (25 Stk.) (934 963-001), ACA2x-M12 auf USB (USB 1.1/2.0 Typ-A) Adapter (für ACA M12 Anschluss an PC) (942-199-001), Industrial HiVision Netzwerkmanagement-Software (943 156-xxx)
Lieferumfang	1 × Gerät, 1 × Allgemeine Sicherheitshinweise, 1 x M12-Stromanschluss (ELWIKA 5012 PG7), 15 x Kunststoffetiketten für Ethernet-Ports und Gerät, 7 x M12-Kunststoffschutzkappen für USB-Schnittstelle und Ethernet-Ports, 1 x M12-Kunststoffschutzkappe für Stromversorgungseingang

Zubehör gesondert zu bestellen

AutoConfiguration Adapter ACA22-M12-C (EEC) (942-306-001), Adapterkabel M12-5Pin auf USB (zur Konfiguration) (942 309-001), Stecker ELWIKA 5012 PG7 (5-polige M12-Buchse zur Spannungsversorgung) (933 175-100), Anschlusskabel mit M12-Stecker, D-kodiert (934 497-00x), Adapter M12 D-kodiert auf RJ45 (934 498-001), OCTOPUS Metallschutzkappen (25 Stk.) (942 057-001), OCTOPUS Kunststoff-Schutzkappen (25 Stk.) (934 963-001), ACA2x-M12 auf USB (USB 1.1/2.0 Typ-A) Adapter (für ACA M12 Anschluss an PC) (942-199-001), Industrial HiVision Netzwerkmanagement-Software (943 156-xxx)

Lieferumfang

1 × Gerät, 1 × Allgemeine Sicherheitshinweise, 1 x M12-Stromanschluss (ELWIKA 5012 PG7), 15 x Kunststoffetiketten für Ethernet-Ports und Gerät, 7 x M12-Kunststoffschutzkappen für USB-Schnittstelle und Ethernet-Ports, 1 x M12-Kunststoffschutzkappe für Stromversorgungseingang

Weitere Anleitungen

Produktdokumentation	https://www.doc.hirschmann.com
Zertifikate	https://www.doc.hirschmann.com/certificates.html
Software-Download	https://my.belden.com/s/downloads
