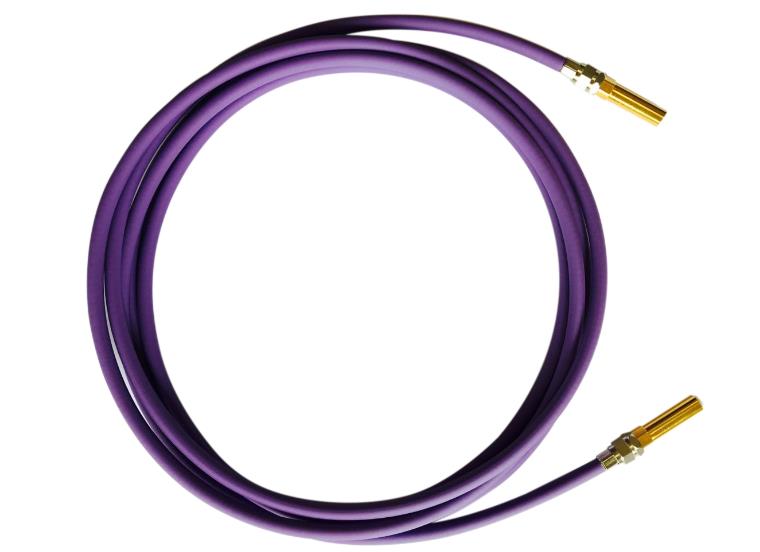

VPC1505FWW07L01

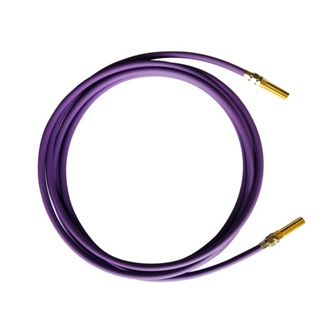

1505F RG59, Mini-WECO Stecker zu Mini-WECO Stecker, Video-Verbindungskabel

…
1505F RG59, Mini-WECO Stecker zu Mini-WECO Stecker, Video-Verbindungskabel
Englisch
Angebot anfordern
Teilen
Produktbenachrichtigungen erhalten

Technische Daten
Einen Fehler melden
Physikalische Merkmale (allgemein)
Innenabschirmung
Typ Abdeckung [%]
Geflecht 95 %

Verpackung

Das Produkt ist einzeln verpackt im durchsichtigen Polybeutel

Steckverbinder
Materialien
Beschreibung Material Typ
Steckverbinder Mini-WECO Stecker
Äußerer Kontakt Messing mit Gold-Beschichtung
Dielektrikum- und Eintrittsbürsten PTFE
Innerer Kontakt Messing mit Gold-Beschichtung
Konstruktion und Abmessungen

Kabeltyp

75 Ohm 1505F RG59 Serielles digitales Koaxialkabel

Elektrische Kenndaten

Nennspannung

300 V (rms)

Impedanz
Nennimpedanz
75 Ohm
Hochfrequenz
Frequenz [MHz] Max. Einfügungsverlust (Dämpfung) Min. RL (Rückflussdämpfung) [dB]
5–1500 MHz 3 dB 15 dB
1500–3000 MHz 3 dB 10 dB
Speisung
Spannungsfestigkeit
1200 V (rms)
Temperaturbereich

Betriebstemperaturbereich

-35 ℃ bis +75 ℃℃

Mechanische Kenndaten

Maximale Zugspannung

20 lbs.

Min. Biegeradius (Kabel gesamt)

63,5 mm

Haltbarkeit des Anschlusses der vorderseitigen Verbindung

500

Haltbarkeit des Anschlusses der rückseitigen Verbindung

500

Standards

Millitärische Compliance

MIL STD 202G

Anwendbare Umwelt- und andere Programme

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

Entflammbarkeit, LS0H, Toxizitätsprüfung

Entflammbarkeit gemäß UL

UL CM Brandschutz zertifiziert

Zugehörige Artikelnummern

Zugehörige Teile

Belden VPNS1532 und VPNS1032 Video-Anschlusstafel

Geschichte

Aktualisierung und Überarbeitung

Revisionsnummer: 0.18 Revisionsdatum: 08.04.2022

Alle technischen Daten anzeigen
Technische Daten ausblenden
Artikelnummer
Artikelnr. Farbe Länge
VPC1505FWW07L0D5 Violett 0,5 m
VPC1505FWW07L01 Violett 1 m
VPC1505FWW07L02 Violett 2 m
VPC1505FWW07L03 Violett 3 m
