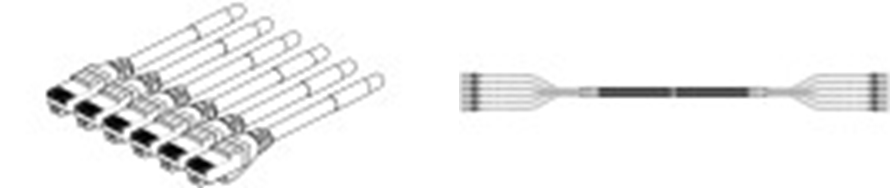

10GX vorkonfektionierte Kabelbaugruppe, Bonded-Pair, 4-Paar, 24 AWG massiv, T568A/B-T568A/B, 6 Kabel, CMR, (Farben & Längen siehe Produktfamilie)

Verfügbarkeit:

Global
Status:

Aktiv

Zitieren

Technische Daten
Ressourcen

Technische Daten

Expand All

Produktbeschreibung

Mögliche Anwendungen	IBDN-System 10GX, TIA-Kategorie 6A, 10GBASE-T, unterstützt Power over Ethernet (bis zu 100 W), Cisco UPOE (bis zu 60 W) und Power over HDBase-T (bis zu 100 W)

Physikalische Merkmale (allgemein)

Leiter

AWG	Stranding	Material	No. of Pairs
24	Solid	BC - Bare Copper	4

Isolierung

Material
PO - Polyolefin

Innere Ummantelung

Material
PVC - Polyvinyl Chloride

Äußere Ummantelung

Material
PVC - Polyvinyl Chloride

Gesamt-Nenndurchmesser	0,85 Zoll
Material	PVC – Polyvinylchlorid
Schaltplan	T568A/B-T568A/B
Verpackung	Einzeln verpackt im Karton

Steckverbinder

Materialien

Description	Material	Type
Plug	Polycarbonate	RJ45
Boot	Elastomer
Front Connection	Phosphor Bronze with 50u inch Gold over Nickel Plating	Blades
Sleeve	Engineered Polymer Riser Rated

Elektrische Kenndaten

Durchschlagfestigkeit	1.000 V RMS @ 60 Hz für 1 Minute
Nennstrom	1.500 A
Isolationswiderstand	Mindestens 500 MOhm
Max. Übergangswiderstand	20 mOhm

Anmerkungen zur Hochfrequenz-Tabelle	100 Meter Kabel Spezifikationen - * TIA/EIA-568.2-D Kategorie 6 Standard

Speisung

UL Voltage Rating
300 V RMS

Steckverbindung

Frequency (MHz)	Max. Insertion Loss Belden** (dB)	Min. Return Loss Belden** (dB)	Min. PSANEXT TIA* (dB)	Min. PSANEXT Belden** (dB)	Min. PSAACRF TIA* (dB)	Min. PSAACRF Belden** (dB)	Min. Balanced TCL TIA* (dB)	Min. Balanced TCL Belden** (dB)
1 MHz	2.4 dB	20 dB	67 dB	87 dB	67 dB	75 dB	40 dB	48 dB
4 MHz	4.5 dB	23 dB	67 dB	87 dB	66.2 dB	75 dB	40 dB	48 dB
8 MHz	6.3 dB	24.5 dB	67 dB	87 dB	60.1 dB	75 dB	40 dB	48 dB
10 MHz	7 dB	25 dB	67 dB	87 dB	58.2 dB	75 dB	40 dB	48 dB
16 MHz	8.9 dB	25 dB	67 dB	87 dB	54.1 dB	70.9 dB	38 dB	46 dB
20 MHz	10 dB	25 dB	67 dB	87 dB	52.2 dB	69 dB	37 dB	45 dB
25 MHz	11.1 dB	25 dB	67 dB	87 dB	50.2 dB	67 dB	36 dB	44 dB
31.25 MHz	12.5 dB	25 dB	67 dB	87 dB	48.3 dB	65.1 dB	35.1 dB	43.1 dB
62.5 MHz	17.9 dB	25 dB	65.6 dB	85.6 dB	42.3 dB	59.1 dB	32 dB	40 dB
100 MHz	22.8 dB	25 dB	62.5 dB	82.5 dB	38.2 dB	55 dB	30 dB	38 dB
200 MHz	33 dB	21 dB	58 dB	78 dB	32.2 dB	49 dB	27 dB	35 dB
250 MHz	37.2 dB	20.5 dB	56.5 dB	76.5 dB	30.2 dB	47 dB	26 dB	34 dB
300 MHz	41 dB	20.1 dB	55.3 dB	75.3 dB	28.7 dB	43.8 dB	25.2 dB	33.2 dB
400 MHz	48 dB	19.5 dB	53.5 dB	73.5 dB	26.2 dB	38.8 dB	24 dB	32 dB
500 MHz	54.3 dB	18.4 dB	52 dB	72 dB	24.2 dB	35 dB	23 dB	31 dB
625 MHz	61.5 dB	17.4 dB		65 dB		31.1 dB

Temperaturbereich

Temperaturbereich für die Installation	-10°C Bis +60°C
Lagertemperaturbereich	-40°C Bis +70°C
Betriebstemperaturbereich	-10°C Bis +60°C

Mechanische Kenndaten

Maximal empfohlene Zugspannung	11.250 lbs
Min. Biegeradius (Kabel gesamt)	1,040 Zoll
Kompatibilität Stecker/Ummantelung	RJ45

Anschluss-Schnittstelle

Termination	Connection	Durabilities
RJ45	Mated Connection	750 Cycles

Standards

UL-Klassifizierung	Riser
TIA/EIA-Compliance	Kategorie 6A – TIA-568.2-D, ISO/IEC 11801-1
IEEE-Compliance	IEEE 802.3at Typ 1 und 2 (PoE) bis zu 30 W, IEEE 802.3bt Typ 3 und 4 (PoE) bis zu 100 W, CISCO (UPOE) bis zu 60 W, Power over HDBaseT^TM (POH) bis zu 100 W
Weitere Standards	ANSI/TIA 1096-A (früher FCC Teil 68-F), IEC 60603-7

Anwendbare Umwelt- und andere Programme

Umgebung	Innenbereich
EU-Richtlinie 2002/95/EC (RoHS)	Ja
MII Bestell-Nr. 39 (China RoHS)	EUP 50

Eignung

Eignung – innen	Ja

Entflammbarkeit, LS0H, Toxizitätsprüfung

UL-Nennspannung	300 V RMS
Sicherheitsbescheinigung	c(UL)us-gelistet

Zugehörige Artikelnummern

Zugehörige Teile	10GX RJ45 Kupplungen, 10GX Kupplung Patch-Panels

Produkthinweise

Anmerkungen	CA21xyyzzzA06 ist wie folgt unterteilt: CA-21-x-yy-zzz-A-06, wobei CA für Leistung steht, 21 für Manteltyp, x für Abschlusstyp, yy für Farbe, zzz für Länge, A für Baugruppe und 06 für Anzahl der Kabel. Verwenden Sie den "zzz" Teil des Codes, um die Länge in Fuß anzugeben – 006-100 Fuß in Schritten von 1 Fuß – 105-265 Fuß in Schritten von 5 Fuß. Kabelgewicht: 0,029 lbs/ft. x 6 Kabel. Kabel mit EquiBlock™-Barrieretechnologie.
Etikettierung	Kennzeichnung an beiden Enden: Artikelnummer, Seriennummer, Anschlussschema, Länge, individuelle Kabelkennzeichnung. Kundenspezifische Beschriftung für konfektionierte Kabel optional auf Anfrage.

Anmerkungen

CA21xyyzzzA06 ist wie folgt unterteilt: CA-21-x-yy-zzz-A-06, wobei CA für Leistung steht, 21 für Manteltyp, x für Abschlusstyp, yy für Farbe, zzz für Länge, A für Baugruppe und 06 für Anzahl der Kabel. Verwenden Sie den "zzz" Teil des Codes, um die Länge in Fuß anzugeben – 006-100 Fuß in Schritten von 1 Fuß – 105-265 Fuß in Schritten von 5 Fuß. Kabelgewicht: 0,029 lbs/ft. x 6 Kabel. Kabel mit EquiBlock™-Barrieretechnologie.

Etikettierung

Kennzeichnung an beiden Enden: Artikelnummer, Seriennummer, Anschlussschema, Länge, individuelle Kabelkennzeichnung. Kundenspezifische Beschriftung für konfektionierte Kabel optional auf Anfrage.
