Technische Daten

Produktbeschreibung

Umgebung	Innenbereich

Aufbau

Gewicht	1.852 lbs
Gesamthöhe	4.094 in
Gesamtbreite	3.937 in
Gesamtlänge	25.354 in

Innere Ummantelung

Innere Ummantelung	Innere Ummantelung

Mechanische Kenndaten

Mechanische Tests

Description

Produktmaterial

Materialien

Material
Fire retardant plastic, Halogen free, UL94-VO rated

Produkthinweise

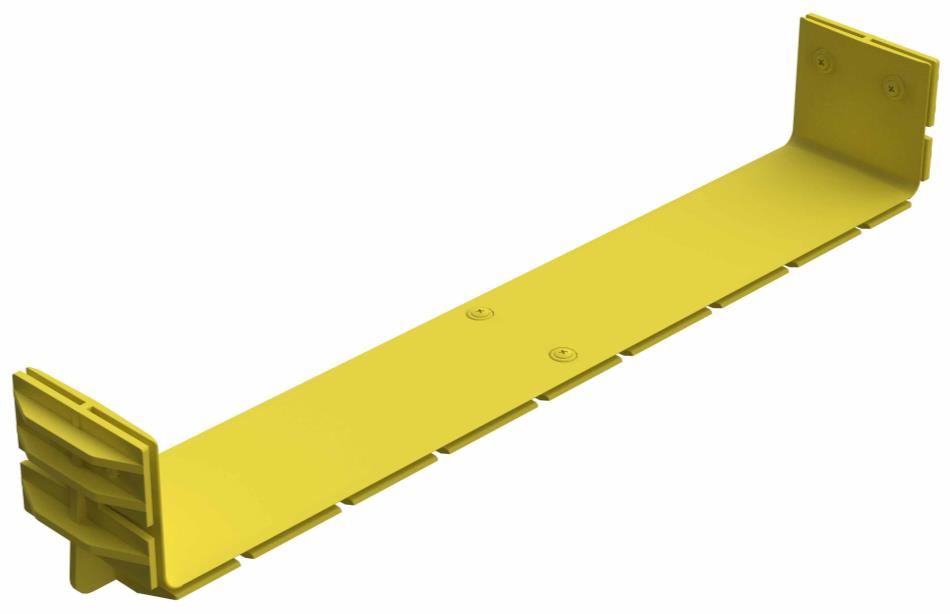

Anmerkungen	Dieses Verbindungsstück dient zum Verbinden von geradlinigen Standard-600-mm-Rohren mit beliebigen Rohrkomponenten. Es sorgt für eine glatte und starke Verbindung. & Zu den weiteren typischen Bauteilen gehören horizontale Winkelstücke und Reduzierstücke von 600 mm auf 300 mm usw., die an jeder Schnittstelle ein Verbindungsstück erfordern. Zuerst wird das Verbindungsstück an die quadratischen Enden benachbarter 600-mm-Kanäle (oder Komponenten) angepasst und anschließend werden 6 x 8 mm große Löcher durch beide Kanalseiten und -enden gebohrt, die mit den Löchern im Verbindungsstück übereinstimmen. Ø Dann wird in jedes Loch eine kleine 8-mm-Schraubniete (im Lieferumfang enthalten) eingesetzt. Ø Das Ende der Schraubniete dehnt sich aus und bildet so eine mechanisch starke und dauerhafte Verbindung.

Anmerkungen

Dieses Verbindungsstück dient zum Verbinden von geradlinigen Standard-600-mm-Rohren mit beliebigen Rohrkomponenten. Es sorgt für eine glatte und starke Verbindung. & Zu den weiteren typischen Bauteilen gehören horizontale Winkelstücke und Reduzierstücke von 600 mm auf 300 mm usw., die an jeder Schnittstelle ein Verbindungsstück erfordern. Zuerst wird das Verbindungsstück an die quadratischen Enden benachbarter 600-mm-Kanäle (oder Komponenten) angepasst und anschließend werden 6 x 8 mm große Löcher durch beide Kanalseiten und -enden gebohrt, die mit den Löchern im Verbindungsstück übereinstimmen. Ø Dann wird in jedes Loch eine kleine 8-mm-Schraubniete (im Lieferumfang enthalten) eingesetzt. Ø Das Ende der Schraubniete dehnt sich aus und bildet so eine mechanisch starke und dauerhafte Verbindung.
