Technische Daten

Produktbeschreibung

Umgebung	Innenbereich

Aufbau

Gewicht	5.291 lbs
Gesamthöhe	5.905 in (149.987 mm
Gesamtbreite	8.661 in
Gesamtlänge	3.464 in

Mechanische Kenndaten

Mechanische Tests

Description

Produktmaterial

Materialien

Material
Fire retardant plastic, Halogen free, UL94-VO rated

Produkthinweise

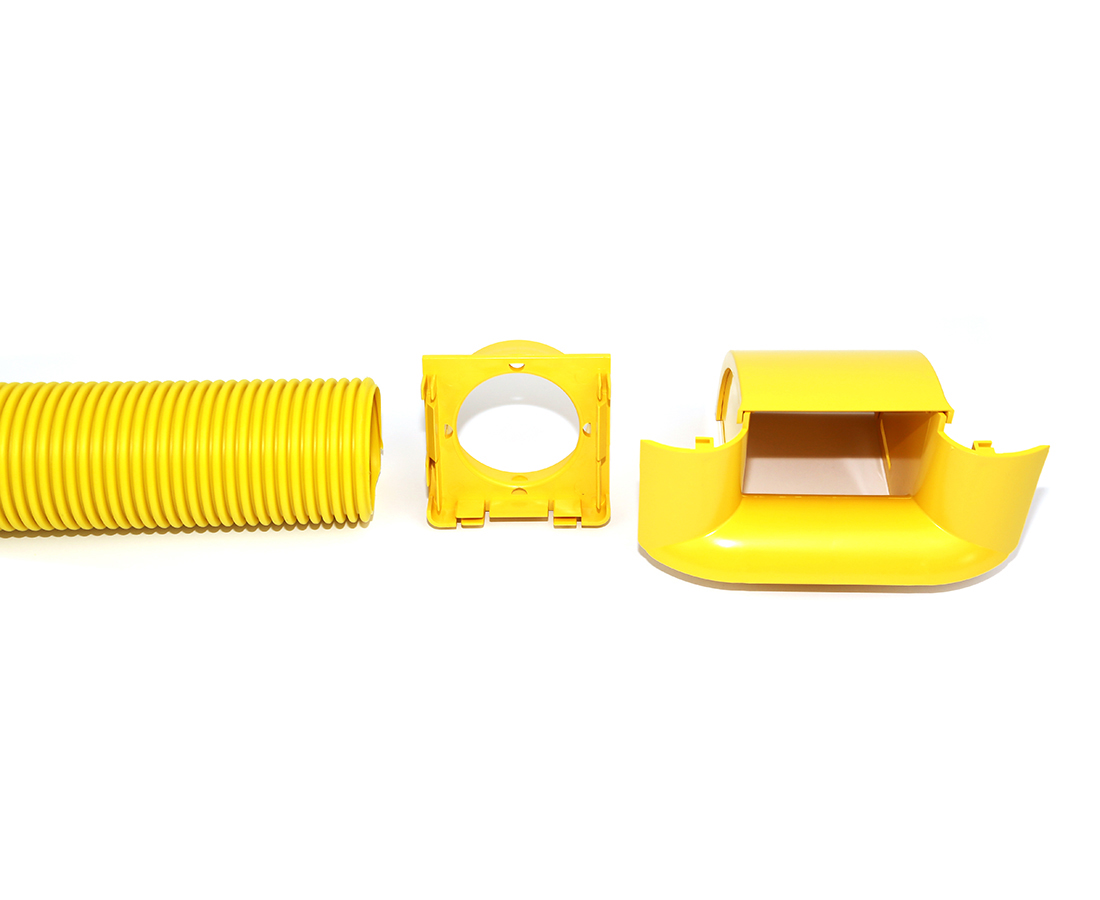

Anmerkungen	Das Breakout-Kit wird verwendet, um an jeder Stelle eines 100-mm-, 220-mm- oder 300-mm-Kanalsystems einen sicheren Ausgang für Glasfaserkabel zu Geräten bereitzustellen. Es ermöglicht die vertikale Führung von Glasfaserkabeln herunter zum Schaltschrank. Die Breakout-Einheit lässt sich direkt in einen Ausschnitt (1 Schnitt breit x 75 mm tief) einclipsen, der mit dem Ausschnittwerkzeug hergestellt wurde. Der Schnitt wird bis zur Oberseite der obersten Längsrippe des Kanals durchgeführt. Dieses 100 mm x 100 mm große, 90 DA große Down-Break-Out-Kit verfügt über ein gewelltes Rohr mit großem Durchmesser, das aus der Einheit herausführt. Die Röhre ist Ø 75 mm Innendurchmesser/Ø 88 mm Außendurchmesser. Mit einem vorbereiteten Vierkantende wird das Rohr in den passenden Auslassanschluss geschraubt. Der 90-Grad-Ausbruch nach unten verfügt über eine einrastende, abnehmbare Abdeckung. Alternativ kann die Kanalkante mithilfe einer Säge und der separat erhältlichen Ausschnittschablone vorbereitet werden.

Anmerkungen

Das Breakout-Kit wird verwendet, um an jeder Stelle eines 100-mm-, 220-mm- oder 300-mm-Kanalsystems einen sicheren Ausgang für Glasfaserkabel zu Geräten bereitzustellen. Es ermöglicht die vertikale Führung von Glasfaserkabeln herunter zum Schaltschrank. Die Breakout-Einheit lässt sich direkt in einen Ausschnitt (1 Schnitt breit x 75 mm tief) einclipsen, der mit dem Ausschnittwerkzeug hergestellt wurde. Der Schnitt wird bis zur Oberseite der obersten Längsrippe des Kanals durchgeführt. Dieses 100 mm x 100 mm große, 90 DA große Down-Break-Out-Kit verfügt über ein gewelltes Rohr mit großem Durchmesser, das aus der Einheit herausführt. Die Röhre ist Ø 75 mm Innendurchmesser/Ø 88 mm Außendurchmesser. Mit einem vorbereiteten Vierkantende wird das Rohr in den passenden Auslassanschluss geschraubt. Der 90-Grad-Ausbruch nach unten verfügt über eine einrastende, abnehmbare Abdeckung. Alternativ kann die Kanalkante mithilfe einer Säge und der separat erhältlichen Ausschnittschablone vorbereitet werden.
