Technische Daten

Produktbeschreibung

Umgebung	Innenbereich

Aufbau

Gewicht	0.947 lbs
Gesamthöhe	4.015 in (101.981 mm
Gesamtbreite	10.984 in
Gesamtlänge	5.669 in

Mechanische Kenndaten

Mechanische Tests

Description

Produkthinweise

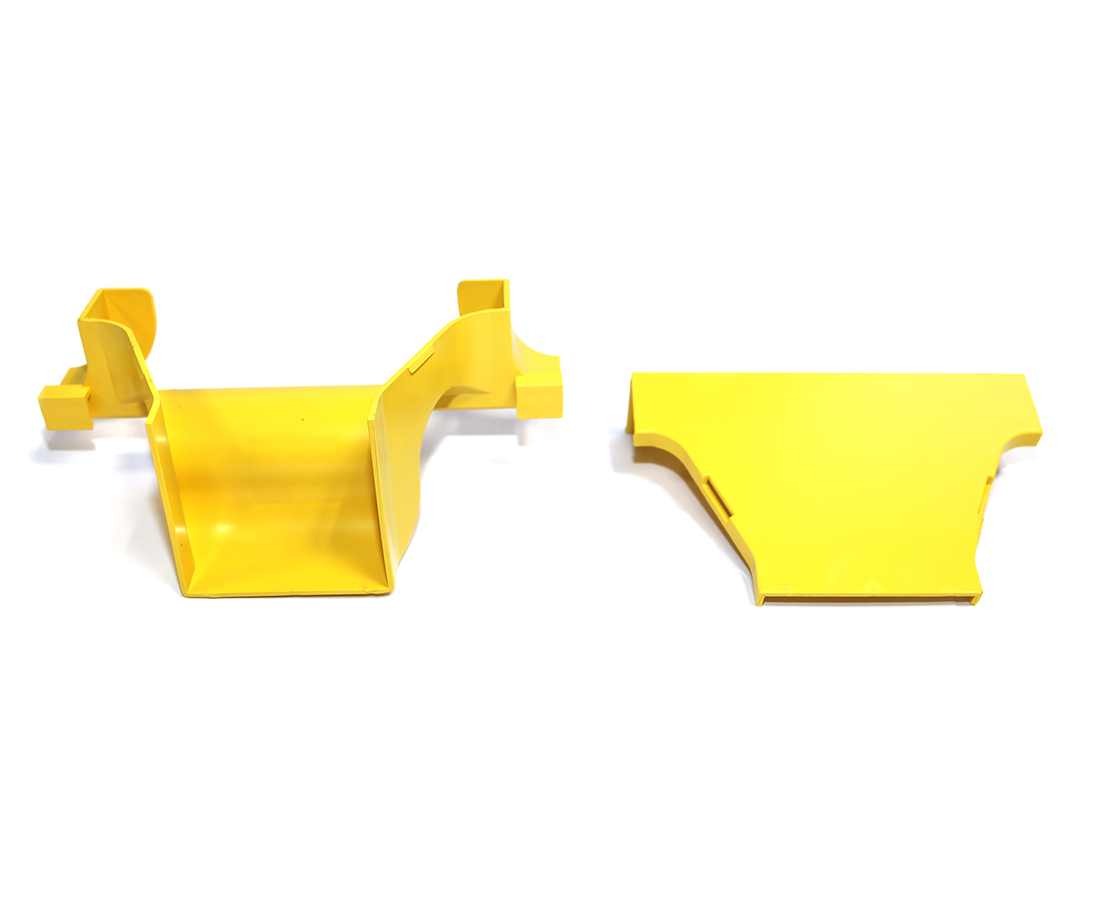

Anmerkungen	Diese obere Auslassbaugruppe für Glasfaserkabel ermöglicht den Austritt einzelner Kabel an einer beliebigen Stelle entlang eines geraden Kanals von 100 mm, 220 mm & 300 mm. Die Einheit passt einfach entlang der Kanalkante – d. h. die Seite des Kanals wird nicht speziell vorbereitet oder geschnitten. Die austretenden Glasfaserkabel werden bei dieser Richtungsänderung durch einen MBR von 30 mm geführt. Die Auslassführung kann mit einem 100-mm-Kanal verbunden werden, entweder mit einem schlitzlosen Verbinder oder einem Standardverbinder. Alternativ kann der 100-mm-Auslass bei Bedarf mit Standard-Kanaladaptern an jede Standard-Kanalgröße angeschlossen werden. Die obere Auslassbaugruppe wird mit einer Schraube geliefert, die als Ständer und Abstand zur Seite des Kanals dient. Für schwere Anwendungen kann die Einheit auf einer Stahlhalterung montiert werden, die im mittleren Bereich der Einheit verschraubt wird. Die Montagehalterung aus Stahl ist separat erhältlich. Die Montagehalterung kann an jeder der Kabelmontage-Standardkomponenten befestigt werden. Die Einheit wird mit einer abnehmbaren Abdeckung geliefert. Kanalabdeckungen für 100-mm-, 220-mm- & 300-mm-Kanäle sind separat erhältlich. Diese Komponenten decken den Bereich des Kanals hinter der oberen Buchsengruppe ab.

Anmerkungen

Diese obere Auslassbaugruppe für Glasfaserkabel ermöglicht den Austritt einzelner Kabel an einer beliebigen Stelle entlang eines geraden Kanals von 100 mm, 220 mm & 300 mm. Die Einheit passt einfach entlang der Kanalkante – d. h. die Seite des Kanals wird nicht speziell vorbereitet oder geschnitten. Die austretenden Glasfaserkabel werden bei dieser Richtungsänderung durch einen MBR von 30 mm geführt. Die Auslassführung kann mit einem 100-mm-Kanal verbunden werden, entweder mit einem schlitzlosen Verbinder oder einem Standardverbinder. Alternativ kann der 100-mm-Auslass bei Bedarf mit Standard-Kanaladaptern an jede Standard-Kanalgröße angeschlossen werden. Die obere Auslassbaugruppe wird mit einer Schraube geliefert, die als Ständer und Abstand zur Seite des Kanals dient. Für schwere Anwendungen kann die Einheit auf einer Stahlhalterung montiert werden, die im mittleren Bereich der Einheit verschraubt wird. Die Montagehalterung aus Stahl ist separat erhältlich. Die Montagehalterung kann an jeder der Kabelmontage-Standardkomponenten befestigt werden. Die Einheit wird mit einer abnehmbaren Abdeckung geliefert. Kanalabdeckungen für 100-mm-, 220-mm- & 300-mm-Kanäle sind separat erhältlich. Diese Komponenten decken den Bereich des Kanals hinter der oberen Buchsengruppe ab.
