Technische Daten

Produktbeschreibung

Umgebung	Innenbereich

Aufbau

Gewicht	0.925 lbs
Gesamthöhe	8.267 in (209.982 mm
Gesamtbreite	10.984 in
Gesamtlänge	5.118 in

Mechanische Kenndaten

Mechanische Tests

Description

Produkthinweise

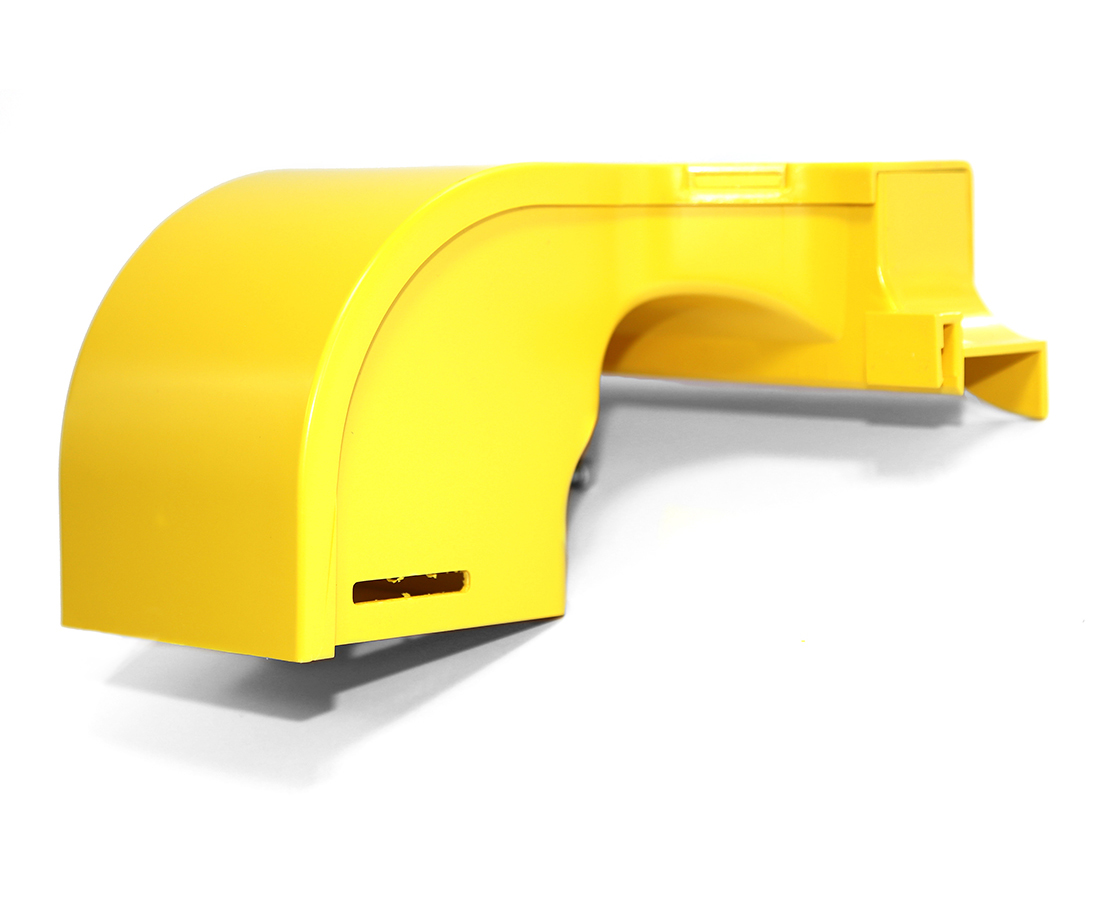

Anmerkungen	Diese obere Auslassbaugruppe mit vertikalem Auslass nach unten für Glasfaserkabel ermöglicht den vertikalen Austritt einzelner Kabel nach unten an einer beliebigen Stelle entlang eines geraden Kanals von 100 mm, 220 mm & 300 mm. Die Einheit passt einfach entlang der Kanalkante – d. h. die Seite des Kanals wird nicht speziell vorbereitet oder geschnitten. Die austretenden Glasfaserkabel werden bei dieser Richtungsänderung durch einen MBR von 30 mm geführt. Die Buchsenkurve hat keine Verkrümmungen, d. h. der natürliche freie Fluss von Glasfaserkabeln wird durch nichts behindert. Die Auslassführung kann mit einem schlitzlosen Verbinder an einen 100-mm-Kanal angeschlossen werden (es kann auch ein Standardverbinder verwendet werden). Alternativ kann der 100-mm-Auslass bei Bedarf mit Standard-Kanaladaptern an jede Standard-Kanalgröße angeschlossen werden. Die obere Buchsengruppe wird mit einer Schraube geliefert, die als Standfuß dient und sich von der Seite des Kanals abhebt. Für schwere Anwendungen kann die Einheit auf einer Stahlhalterung montiert werden, die im mittleren Bereich der Einheit verschraubt wird. Die Montagehalterung aus Stahl ist separat erhältlich. Die Montagehalterung kann an jeder der Kabelmontage-Standardkomponenten befestigt werden. Diese Einheit wird mit einem abnehmbaren Deckel geliefert. Kanalabdeckungen für 100-mm-, 220-mm- & 300-mm-Kanäle sind separat erhältlich. Diese Artikel decken den Kanalbereich hinter der oberen Auslassbaugruppe ab.

Anmerkungen

Diese obere Auslassbaugruppe mit vertikalem Auslass nach unten für Glasfaserkabel ermöglicht den vertikalen Austritt einzelner Kabel nach unten an einer beliebigen Stelle entlang eines geraden Kanals von 100 mm, 220 mm & 300 mm. Die Einheit passt einfach entlang der Kanalkante – d. h. die Seite des Kanals wird nicht speziell vorbereitet oder geschnitten. Die austretenden Glasfaserkabel werden bei dieser Richtungsänderung durch einen MBR von 30 mm geführt. Die Buchsenkurve hat keine Verkrümmungen, d. h. der natürliche freie Fluss von Glasfaserkabeln wird durch nichts behindert. Die Auslassführung kann mit einem schlitzlosen Verbinder an einen 100-mm-Kanal angeschlossen werden (es kann auch ein Standardverbinder verwendet werden). Alternativ kann der 100-mm-Auslass bei Bedarf mit Standard-Kanaladaptern an jede Standard-Kanalgröße angeschlossen werden. Die obere Buchsengruppe wird mit einer Schraube geliefert, die als Standfuß dient und sich von der Seite des Kanals abhebt. Für schwere Anwendungen kann die Einheit auf einer Stahlhalterung montiert werden, die im mittleren Bereich der Einheit verschraubt wird. Die Montagehalterung aus Stahl ist separat erhältlich. Die Montagehalterung kann an jeder der Kabelmontage-Standardkomponenten befestigt werden. Diese Einheit wird mit einem abnehmbaren Deckel geliefert. Kanalabdeckungen für 100-mm-, 220-mm- & 300-mm-Kanäle sind separat erhältlich. Diese Artikel decken den Kanalbereich hinter der oberen Auslassbaugruppe ab.
