Technische Daten

Produktbeschreibung

Umgebung	Innenbereich

Aufbau

Gewicht	0.511 lbs
Gesamthöhe	3.818 in
Gesamtbreite	15.944 in
Gesamtlänge	4.527 in

Innere Ummantelung

Innere Ummantelung	Innere Ummantelung

Mechanische Kenndaten

Mechanische Tests

Description

Produktmaterial

Materialien

Material
Fire retardant plastic, Halogen free, UL94‐VO rated

Produkthinweise

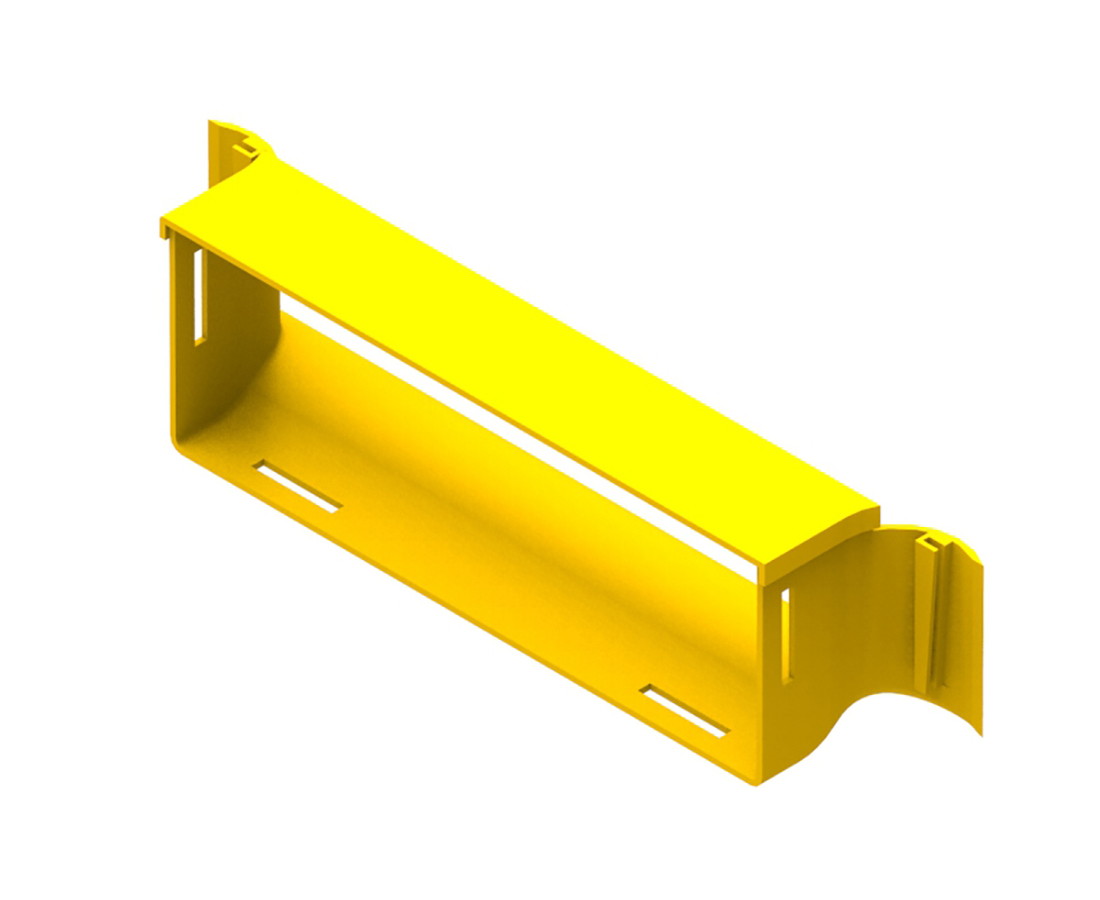

Anmerkungen	Die Ausbruchbaugruppe wird verwendet, um an jedem Punkt eines 300-mm-Kanalsystems einen sicheren Ausgang für Glasfaserkabel zu Geräten bereitzustellen. In der Regel wird sie als Breakout in bestehenden Kanalsystemen verwendet. Sie wird direkt in einen Kanalausschnitt geklemmt, der mit dem Ausschnittwerkzeug oder mit der Ausschnittvorrichtung angebracht wurde. Diese sind gesondert erhältlich. Eine Ausschnittbreite von 345 mm –0/+ An der Seite des Kanals müssen 2 mm angebracht werden. Dies entspricht etwa 2,3 Schneidvorgängen des Werkzeugs, die einen 145 mm breiten Schnitt ergeben. Bei der beschriebenen Verwendung bietet die Ausbruchbaugruppe einen 300 mm langen gebogenen Auslass, an den jedes Standardteil mit 300 mm mithilfe des separat erhältlichen schlitzlosen Verbinders angebracht werden kann. Ein Deckel wird mitgeliefert. Sie kann auch mit einem vertikalen Kanal verwendet werden, um Patch-Kabel abwärts in einen Schaltschrank zu führen. (Wird als Trompetenauslass verwendet)
