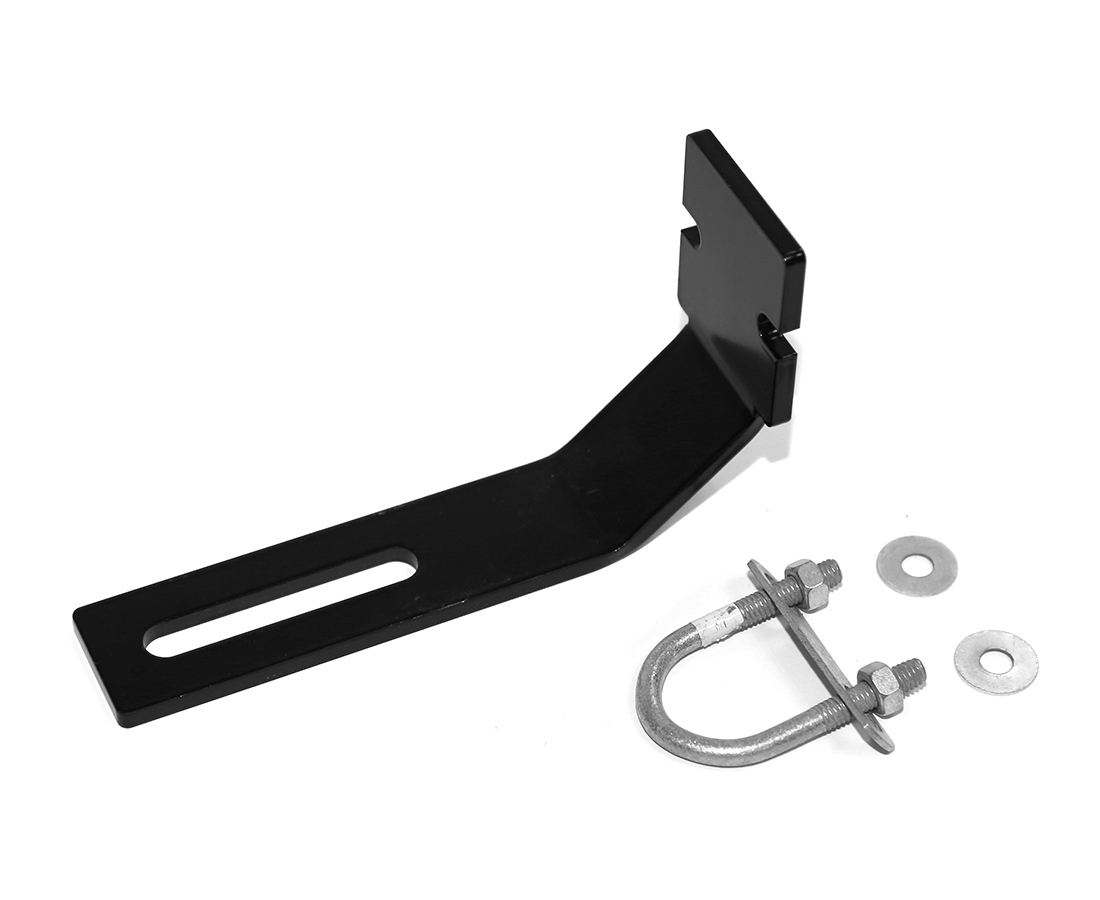

Vertikales Streben-Kit für die Glasfaser-Kabelkanalmontage, passend für 220-mm-Kanäle

Verfügbarkeit:

EMEA | Amerika
Status:

Aktiv

Zitieren

Technische Daten
Artikelnummer
Ressourcen

Technische Daten

Produktbeschreibung

Umgebung	Innenbereich

Aufbau

Gewicht	1.212 lbs
Gesamthöhe	4.055 in (102.997 mm
Gesamtbreite	1.574 in
Gesamtlänge	7.480 in

Mechanische Kenndaten

Mechanische Tests

Description

Produktmaterial

Materialien

Material
Mild steel, Nickel Plated finish

Produkthinweise

Anmerkungen	Mit dieser Klemme können Sie ein 220- oder 100-mm-Kanalsystem an Rohren mit einem Durchmesser von bis zu 30 mm (1”) oder Vierkantrohren mit 25 mm (1”) in einem Unterflursystem befestigen. Bestehend aus einer geschlitzten Halterung und einer U-Schraube, die an die runde oder quadratische Standardvertikale der meisten Unterflursysteme angepasst ist. Die Befestigung am Schlauch erfolgt durch die Halterung und die U-Bügelschraube, die den Schlauch festklemmen. Im Lieferumfang sind zwei übergroße Unterlegscheiben mit 8 mm Durchmesser enthalten, die das Festklemmen an quadratischen vertikalen RHS-Rohren sowie an runden Rohren erleichtern. Ein einzelner langer Schlitz sorgt für einen horizontalen Verstellbereich. Die Kanalmontagehalterung wird am Schlitz montiert, um den Kanal an Ort und Stelle zu halten. Diese Halterungen sind separat erhältlich.

Anmerkungen

Mit dieser Klemme können Sie ein 220- oder 100-mm-Kanalsystem an Rohren mit einem Durchmesser von bis zu 30 mm (1”) oder Vierkantrohren mit 25 mm (1”) in einem Unterflursystem befestigen. Bestehend aus einer geschlitzten Halterung und einer U-Schraube, die an die runde oder quadratische Standardvertikale der meisten Unterflursysteme angepasst ist. Die Befestigung am Schlauch erfolgt durch die Halterung und die U-Bügelschraube, die den Schlauch festklemmen. Im Lieferumfang sind zwei übergroße Unterlegscheiben mit 8 mm Durchmesser enthalten, die das Festklemmen an quadratischen vertikalen RHS-Rohren sowie an runden Rohren erleichtern. Ein einzelner langer Schlitz sorgt für einen horizontalen Verstellbereich. Die Kanalmontagehalterung wird am Schlitz montiert, um den Kanal an Ort und Stelle zu halten. Diese Halterungen sind separat erhältlich.
