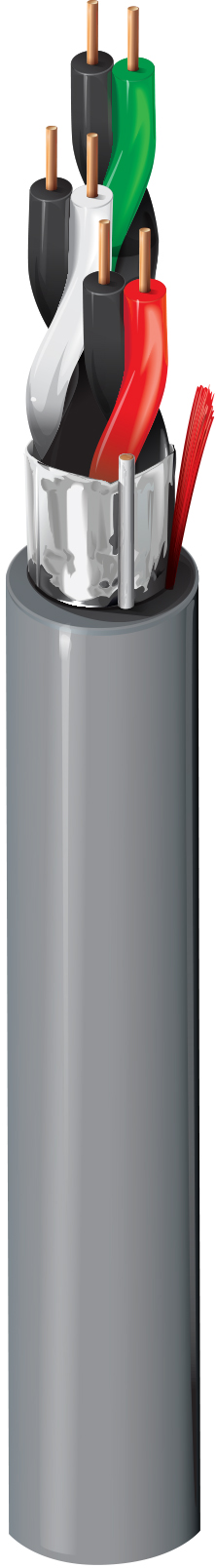

Produktnummer: 5562FE

Sicherheit & Ton, #22-3pr, BC, Geschirmt, CMR

Sicherheit & Soundkabel, Riser-CMR, 3–22 AWG massive blanke Kupferpaare mit Polyolefin-Isolierung, Beldfoil®-Abschirmung und PVC-Ummantelung mit Reißleine

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
5562FE
  • 5562FE
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Sicherheitssystem, Gegensprechanlage/PA, Audio/Lautsprecher, Leistungsbegrenzte Steuerung, Laute Umgebung

Leiter

AWG Stranding Material No. of Pairs
22 Solid BC - Bare Copper 3

Anzahl der Leiter

6

Isolierung

Material
PP - Polypropylene

Farbtafel

Number Color
1 Black & Red
2 Black & White
3 Black & Green

Äußere Abschirmung

Material Material Trade Name Drainwire Material Drainwire AWG Drainwire Construction n x D
Bi-Laminate (Alum+Poly) Beldfoil® TC - Tinned Copper 24 7x32

Äußere Ummantelung

Material Nominal Diameter Nominal Wall Thickness
PVC - Polyvinyl Chloride 0.193 in 0.017 in

Leiter DCR

Nominal Conductor DCR Nominal Outer Shield DCR
15.8 Ohm/1000ft 13.9 Ohm/1000ft

Kapazität

Nom. Capacitance Conductor to Conductor Nom. Capacitance Conductor to Other Conductor to Shield
24 pF/ft 44 pF/ft

Bemessungsstrom

Max. Recommended Current [A]
2 Amps per Conductor at 25ºC

Speisung

UL Voltage Rating
300 V RMS

Betriebstemperaturbereich

-20°C Bis +75°C

Gewicht Kabelgebinde

25 lbs/1000ft

Maximal empfohlene Zugspannung

52 lbs

Minimaler Biegeradius der Nebenachse

2.1 in

NEC/(UL)-Compliance

CMR

CEC/C(UL)-Compliance

CMG

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2003/96/EC (BFR)

Ja

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

Einhaltung der EU-Richtlinien

EU-Richtlinie 2003/11/EC (BFR)

EU CE-Zeichen

Ja

MII Bestell-Nr. 39 (China RoHS)

Ja

Entflammbarkeit gemäß UL

UL1666 Riser

CSA-Entflammbarkeit

FT4

UL-Nennspannung

300 V RMS

Plenum (J/N)

Nein

Plenum-Nummer

6542FE

Aktualisierung und Überarbeitung

Revisionsnummer: 0.304 Revisionsdatum: 05-31-2024

Aktualisierung und Überarbeitung

Revisionsnummer: 0.304 Revisionsdatum: 05-31-2024


Report An Error

Artikelnummer

Artikelnr. Farbe UPC
5562FE 0081000 Grau 612825164456
5562FE 008U1000 Grau 612825164449
