Produktnummer: 8450

Audio & Instrumentierung, #22-1pr, TC, O/A Folie, CM

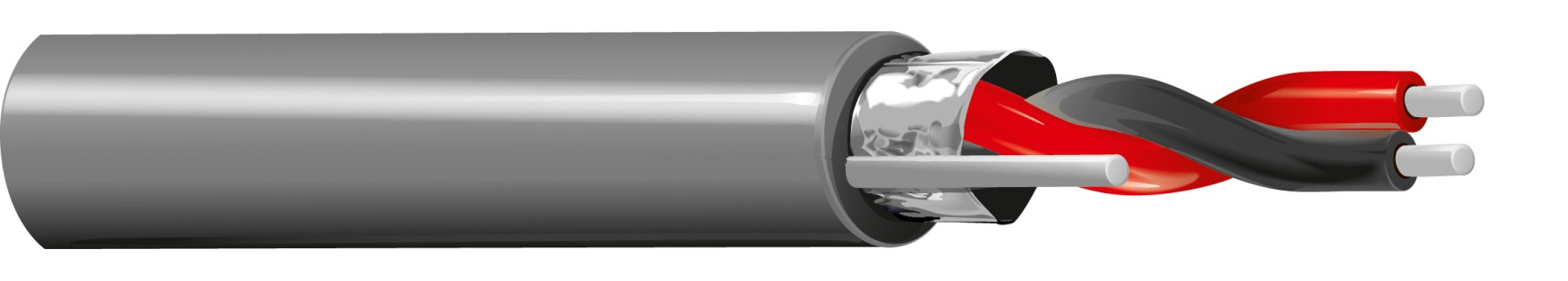

22 AWG massive verzinnte Kupferleiter, Polypropylen-Isolierung, verdrilltes Paar, Beldfoil®-Gesamtabschirmung (100 % Abdeckung), 22 AWG massiver TC-Ableitungsdraht, PVC-Ummantelung.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8450
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Niederspannungs-Analogsignale (4–20 mA, 0–10 V, ...); Niederspannungs-Digitalsteuerung (24 V, …); Line-Level-Audio; Computerkommunikation; Panel-Verdrahtung

Leiter

Size Stranding Material
22 Solid TC - Tinned Copper

Isolierung

Material Nom. Thickness Color Code
PP - Polypropylene 0.007 in (0.18 mm) Black & Red

Äußere Abschirmung

Shield Type Material Coverage
Tape Bi-Laminate (Alum+Poly) 100%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.018 in (0.46 mm) 0.118 in

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Delay Nom. Inductance Nom. Velocity of Prop. Max. Current
16.1 Ohm/1000ft (52.8 Ohm/km) 40 pF/ft (130 pF/m) 76 pF/ft (250 pF/m) 40 Ohm 1.5 ns/ft 0.08 µH/ft (0.26 µH/m) 66% 2.9 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

12,65 Ohm/1000 Fuß (41,50 Ohm/km)

Speisung

UL Voltage Rating
300 V RMS

Temperatur

UL Temperature Operating
75°C -20°C To +105°C

Maximale Zugspannung

37 lbs (17 kg)

Gewicht Kabelgebinde

12 lbs/1000ft (18 kg/km)

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Entflammbarkeit/Brandverhalten

UL1685, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

CM

CEC/C(UL)-Compliance

CM

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.447 Revisionsdatum: 09-07-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.447 Revisionsdatum: 09-07-2025


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
8450 010U500 Schwarz UnReel 500 ft 612825207672
8450 0101000 Schwarz Rolle 1.000 ft 612825207627
8450 010U1000 Schwarz UnReel 1.000 ft 612825207634
8450 0081000 Grau Rolle 1.000 ft 612825207641
