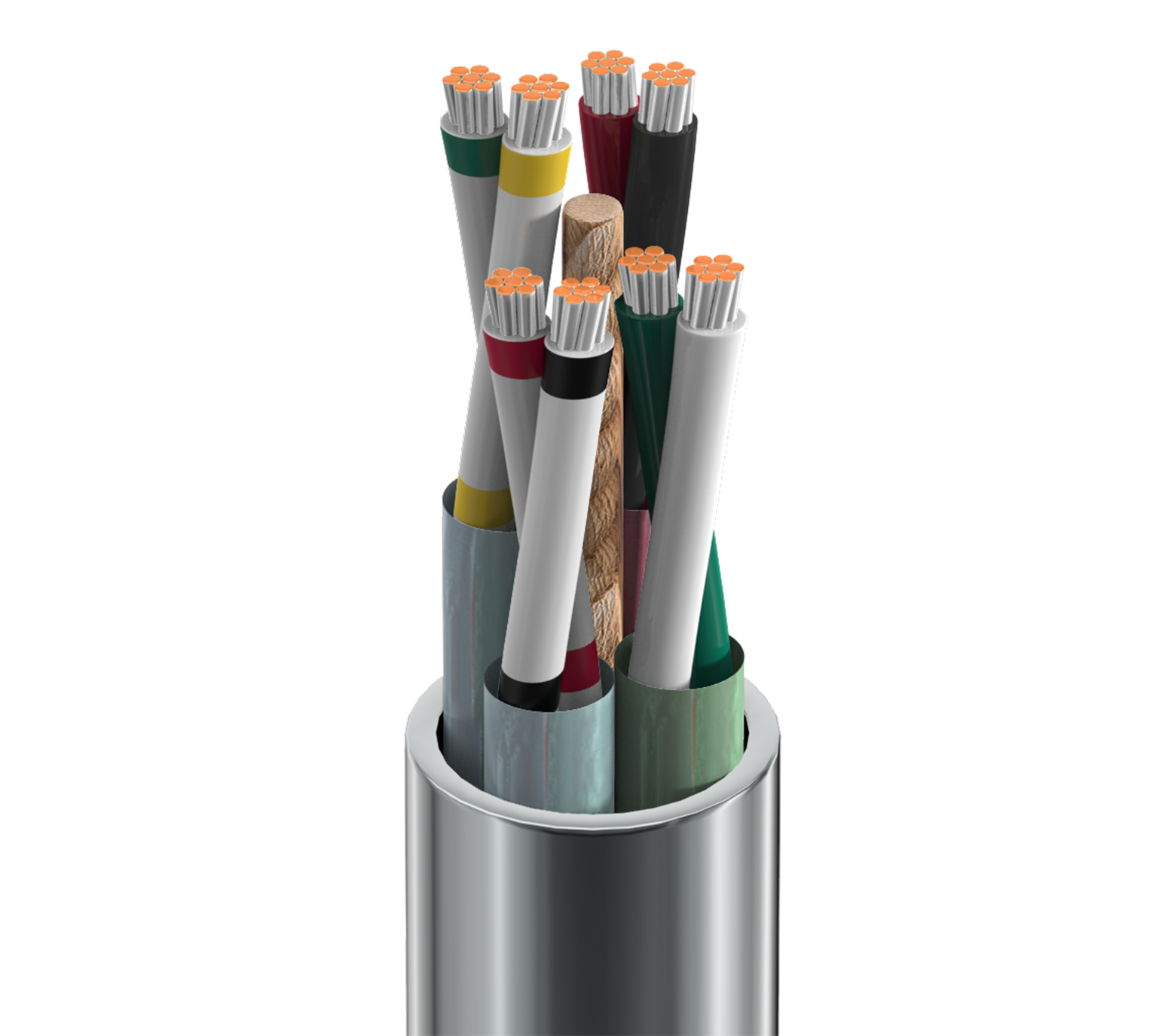

Produktnummer: 8725

Audio-, Steuer- und Instrumentierungskabel, 4 Pr #20 Str TC, Ind. Geschirmt, PVC-Ummantelung, CM

Audio-, Steuerungs- & Instrumentierungskabel, 4-paarig, 20 AWG (7 x 28), verzinntes Kupfer, PP-Isolierung, einzeln foliengeschirmt, PVC-Ummantelung, CM

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8725
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Niederspannungs-Analogsignale (4–20 mA, 0–10 V, ...); Niederspannungs-Digitalsteuerung (24 V, …); Line-Level-Audio; Computerkommunikation; Panel-Verdrahtung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 4 20 AWG 7x28 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) PP - Polypropylene 0.015 in (0.38 mm) 0.068 in (1.7 mm) Red & Black, Green & White, White/Red Stripe & White/Black Stripe, White/Green Stripe & White/Yellow Stripe

Innenabschirmung

Element Shield Type Material Coverage Drainwire Type Notes
Pair(s) Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC Indiv foil tape w/Shorting fold and polyester tape over each pair

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.030 in (0.76 mm) 0.336 in (8.53 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,336 Zoll (8,53 mm)

Elektrik

Element Nom. Conductor DCR Nom. Inner Shield DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Max. Current
Pair(s) 11.3 Ohm/1000ft 18.38 Ohm/1000ft (60.30 Ohm/km) 27 pF/ft (89 pF/m) 49 pF/ft (160 pF/m) 56 Ohm 0.19 µH/ft (0.62 µH/m) 3.04 Amps per conductor @ 25°C

Speisung

UL Voltage Rating
400 V

Temperatur

UL Temperature Operating
105°C -40°C to +105°C

Biegeradius

Stationary Min. Installation Min.
4.0 in (100 mm) 4.0 in (100 mm)

Maximale Zugspannung

109.9 lbs (49.85 kg)

Gewicht Kabelgebinde

69 Pfund/1000 Fuß

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Entflammbarkeit/Brandverhalten

VW-1

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.453 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.453 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8725 060500 Chrom Rolle 500 ft 612825214663 C
8725 0601000 Chrom Rolle 1.000 ft 612825214625 C
