Produktnummer: 8737

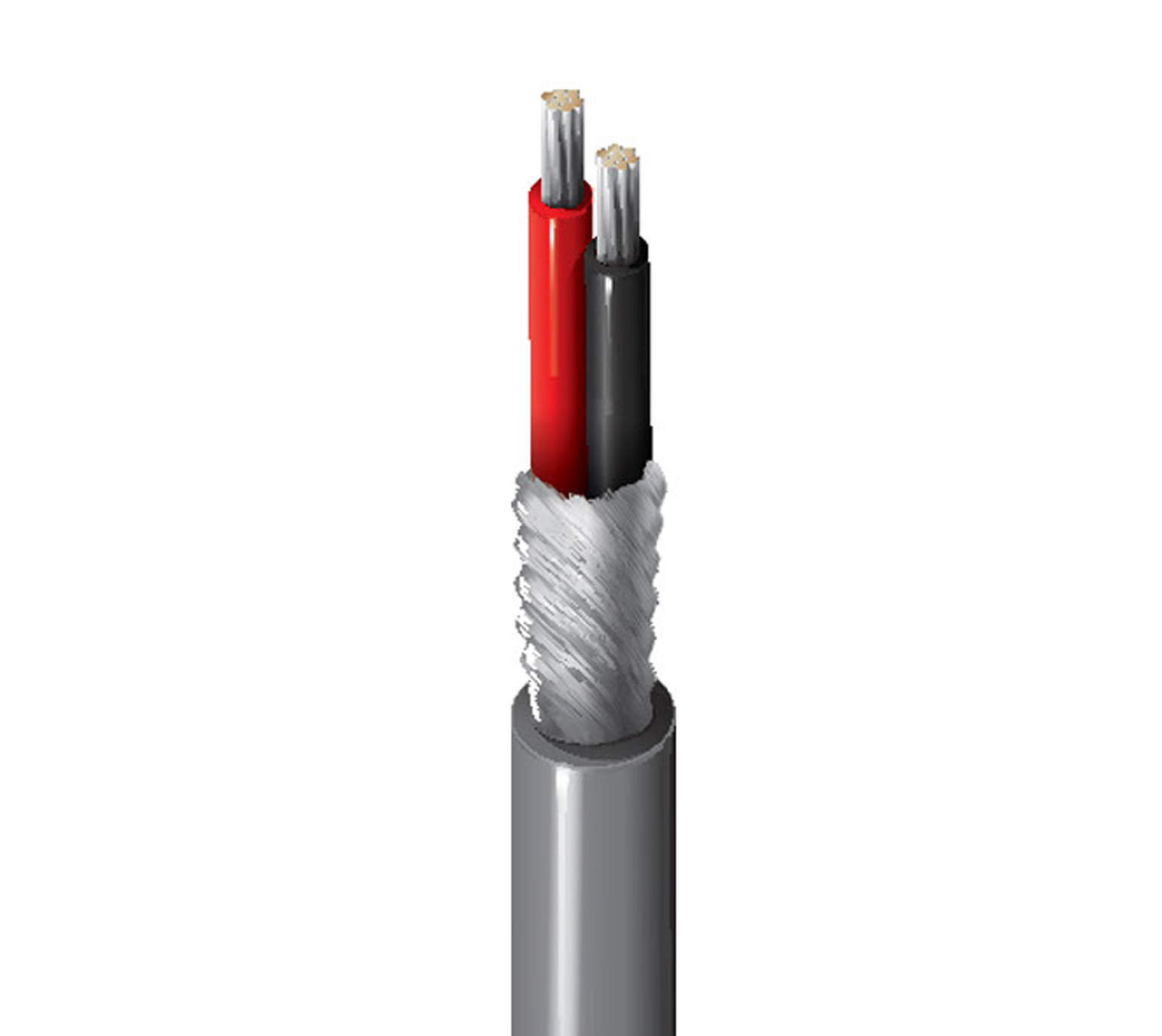

Audiokabel, #22-1pr, TC, O/A-Geflecht, CM

22 AWG Litzenleiter (7 x 30) aus verzinntem Kupfer, PVC-Isolierung, verdrilltes Paar, spiralförmig gewickelte Abschirmung aus verzinntem Kupfer (85 % Abdeckung), PVC-Ummantelung.

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8737
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Niederspannungs-Analogsignale (4–20 mA, 0–10 V, ...); Niederspannungs-Digitalsteuerung (24 V, …); Line-Level-Audio; Computerkommunikation; Panel-Verdrahtung

Leiter

Size Stranding Material
22 7x30 TC - Tinned Copper

Isolierung

Material Nom. Thickness Nom. Insulation Diameter Color Code
PVC - Polyvinyl Chloride 0.015 in (0.38 mm) 0.06 in (1.5 mm) Black & Red

Äußere Abschirmung

Shield Type Material Coverage
Spiral Serve / Screen Tinned Copper (TC) 85%

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.025 in (0.64 mm) 0.18 in

Elektrik

Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Characteristic Impedence Nom. Inductance Nom. Velocity of Prop. Max. Current
16 Ohm/1000ft (52 Ohm/km) 40 pF/ft (130 pF/m) 70 pF/ft (230 pF/m) 49 Ohm 0.17 µH/ft (0.56 µH/m) 66% 3 Amps per Conductor at 25ºC

Nom äußere Abschirmung DCR@Cond DCR1-CNV

11,7 Ohm/1000 Fuß (38,4 Ohm/km)

Speisung

UL Voltage Rating
300 V RMS

Temperatur

UL Temperature Operating
80°C -20°C To +80°C

Maximale Zugspannung

20 lbs (9.1 kg)

Gewicht Kabelgebinde

18 lbs/1000ft (27 kg/km)

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Entflammbarkeit/Brandverhalten

UL1685 FT4, FT4, 1202

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

CMG

AWM-Compliance

AWM 2095 (300 V 80°C)

CEC/C(UL)-Compliance

CMG

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), 2011/65/EU (RoHS 2) und 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.422 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.422 Revisionsdatum: 09-07-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8737 060500 Chrom Rolle 500 ft 612825214847
8737 060U500 Chrom UnReel 500 ft 612825215103
8737 0601000 Chrom Rolle 1.000 ft 612825214830 C
8737 060U1000 Chrom UnReel 1.000 ft 612825214816
8737 0605000 Chrom Rolle 5.000 ft 612825214809 C
