Produktnummer: 9451P

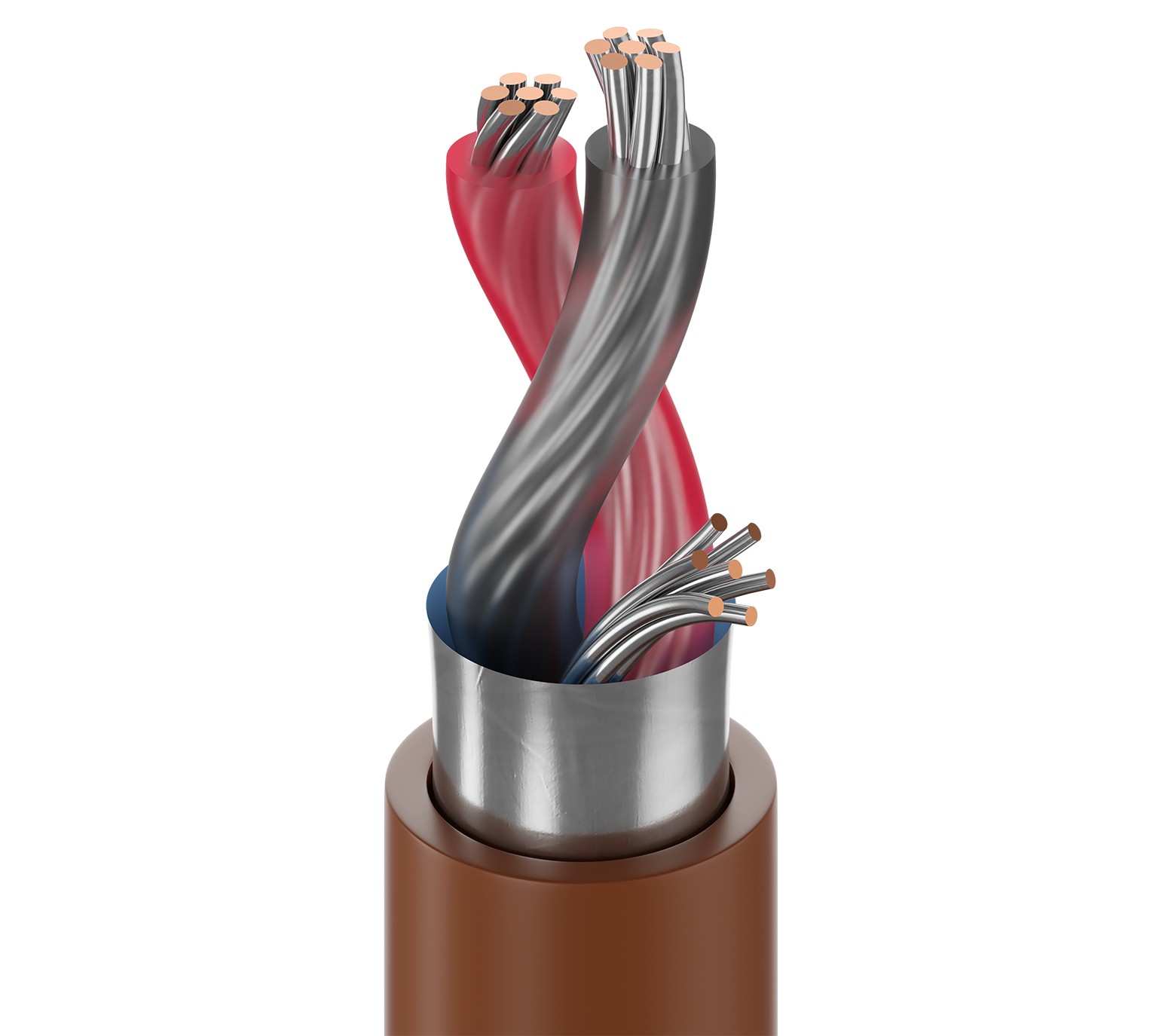

Line-Level-Audiokabel, 1 Pr #22 Str TC, O/A-Folie, Flamarrest® Jkt, CMP

Bezugspegel-Audiokabel, 1 Paar 22 AWG (7 x 30) verzinntes Kupfer, FEP-Isolierung, Beldfoil-Gesamtabschirmung®, Flamarrest-Ummantelung®, CMP

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9451P
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Leitungspegel-Audio: analoge Signale und Steuerung mit niedriger Spannung

Leiter

Element No. of Elements Size Stranding Material
Pair(s) 1 22 AWG 7x30 TC - Tinned Copper

Isolierung

Element Material Nom. Thickness Nom. Insulation Diameter Color Code
Pair(s) FEP - Fluorinated Ethylene Propylene 0.008 in (0.20 mm) 0.044 in (1.1 mm) Black & Red

Äußere Abschirmung

Shield Type Material Coverage Drainwire Type Notes
Tape Bi-Laminate (Alum+Poly) 100% 22 AWG (7x30) TC Jacket and shield are bonded so both can be removed on automatic stripping equipment. Drain wire is inside foil shield.

Äußere Ummantelung

Material Nom. Thickness Nom. Diameter
PVC - Polyvinyl Chloride 0.017 in (0.43 mm) 0.127 in (3.23 mm)

Elektrik

Element Nom. Conductor DCR Nom. Capacitance Cond-to-Cond Nom. Capacitance Cond-to-Other (Conds + Shield) Nom. Delay Nom. Inductance Nom. Velocity of Prop. Max. Current
Pair(s) 18.2 Ohm/1000ft (59.7 Ohm/km) 35 pF/ft (110 pF/m) 67 pF/ft (220 pF/m) 1.47 ns/ft 0.15 µH/ft (0.49 µH/m) 69% 4.4 Amps per conductor @ 25°C

Nom Äußerer Schutz DCR

13,93 Ohm/1000 Fuß (45,70 Ohm/km)

Speisung

UL Voltage Rating
300 V (CMP)

Temperatur

UL Temperature Operating
60°C -20°C to +75°C

Biegeradius

Stationary Min. Installation Min.
1.3 in (33 mm) 1.3 in (33 mm)

Maximale Zugspannung

27 lbs (12 kg)

Gewicht Kabelgebinde

14 lbs/1000ft (21 kg/km)

Umweltverträglichkeit

Innenbereich – Plenum, Innenbereich

Entflammbarkeit/Brandverhalten

NFPA 262 (UL910), FT6, IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

NEC/UL-Compliance

Artikel 800, CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

9451

Aktualisierung und Überarbeitung

Revisionsnummer: 0.678 Revisionsdatum: 12-18-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.678 Revisionsdatum: 12-18-2025

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
9451P 010Z250 Schwarz ReelTuff Box 250 ft 612825435273
9451P 010500 Schwarz Rolle 500 ft 612825253068
9451P 010Z500 Schwarz ReelTuff Box 500 ft 612825252870
9451P 0101000 Schwarz Rolle 1.000 ft 612825352952
9451P 010U1000 Schwarz UnReel 1.000 ft 612825435259
9451P 010Z1000 Schwarz ReelTuff Box 1.000 ft 612825445340
9451P 0105000 Schwarz Rolle 5.000 ft 612825253044 C
9451P 006U1000 Blau, hell UnReel 1.000 ft 612825435228
9451P 006Z1000 Blau, hell ReelTuff Box 1.000 ft 612825252993
9451P 001U1000 Braun UnReel 1.000 ft 612825435198
9451P 001Z1000 Braun ReelTuff Box 1.000 ft 612825252917
9451P 0015000 Braun Rolle 5.000 ft 612825252887 C
9451P 008U1000 Grau UnReel 1.000 ft 612825435235
9451P 008Z1000 Grau ReelTuff Box 1.000 ft 612825253037
9451P 0085000 Grau Rolle 5.000 ft 612825253006 C
9451P N3UU1000 Grün, Mil UnReel 1.000 ft 612825435266
9451P N3UZ1000 Grün, Mil ReelTuff Box 1.000 ft 612825253075
9451P N3U5000 Grün, Mil Rolle 5.000 ft 612825252863 C
9451P 003U1000 Orange UnReel 1.000 ft 612825435204
9451P 003Z1000 Orange ReelTuff Box 1.000 ft 612825252955
9451P 0035000 Orange Rolle 5.000 ft 612825252924 C
9451P 002U1000 Rot UnReel 1.000 ft 612825252931
9451P 0025000 Rot Rolle 5.000 ft 612825252900 C
9451P 007U1000 Violett UnReel 1.000 ft 612825253013
9451P 0075000 Violett Rolle 5.000 ft 612825252986 C
9451P 009U1000 Weiß UnReel 1.000 ft 612825435242
9451P 009Z1000 Weiß ReelTuff Box 1.000 ft 612825253051
9451P 0095000 Weiß Rolle 5.000 ft 612825253020 C
9451P 004U1000 Gelb UnReel 1.000 ft 612825435211
9451P 004Z1000 Gelb ReelTuff Box 1.000 ft 612825252979
9451P 0045000 Gelb Rolle 5.000 ft 612825252948 C
9451P 0065000 Gelb Rolle 5.000 ft 612825252962 C
