Produktnummer: 7824P

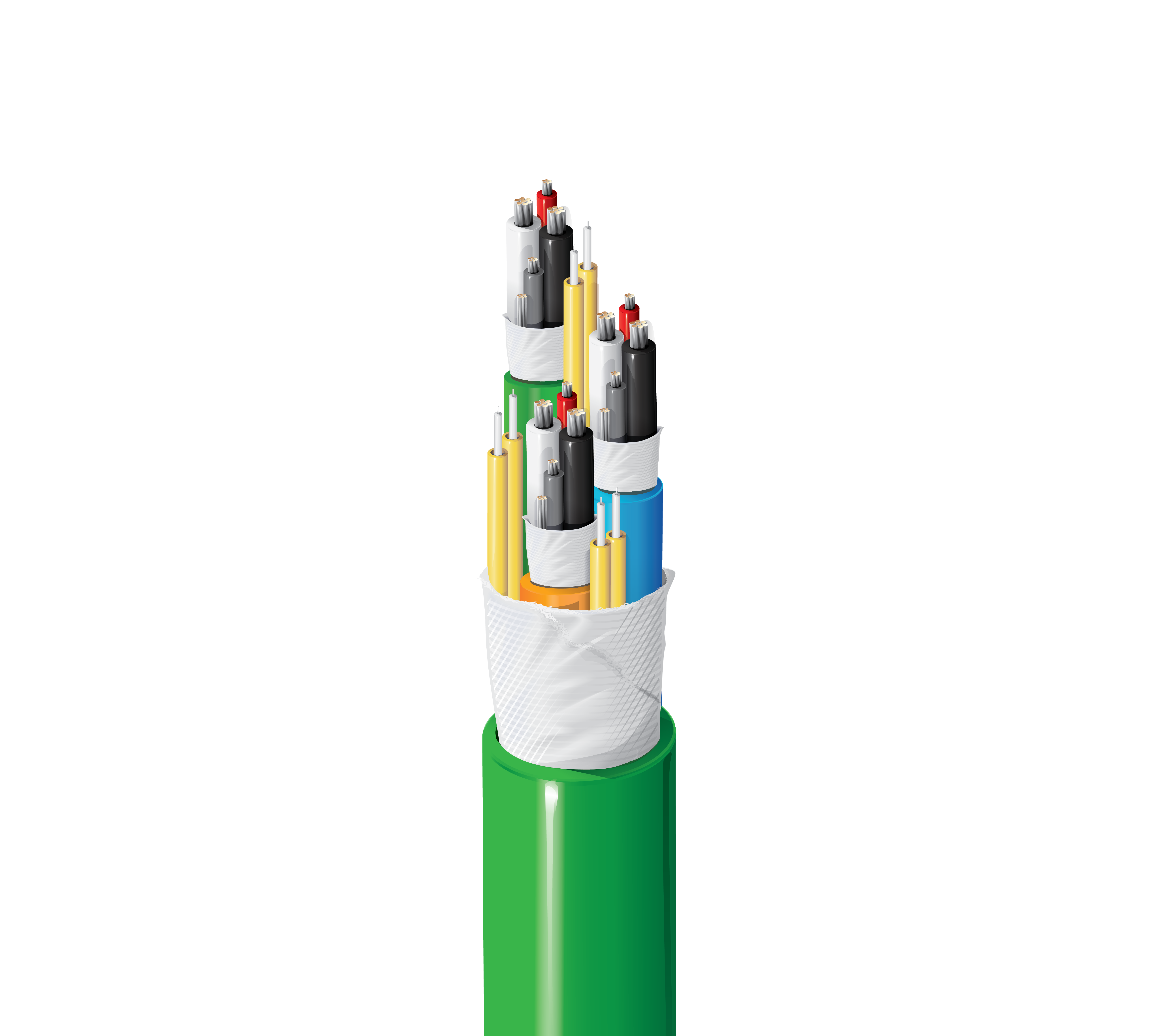

3-Kanal SMPTE-Stadium-Kabel, 6 Singlemode-Faser, 6 Leiter 18 AWG und 6 Leiter 24 AWG, Plenum

3-Kanal SMPTE-Stadium-Kabel, 6 Singlemode-Faser, 6 TC Leiter (19x30) 18 AWG und 6 TC Leiter (7x32) 24 AWG, FEP-Isolierung, Beldfoil-Abschirmung, PVDF-Ummantelung, Plenum

  • Verfügbarkeit:
    Global
  • Globale Bestandsaufnahme:
    Verfügbar
7824P
  • 7824P
1 von 1

Technische Daten

Einen Fehler melden

Mögliche Anwendungen

3-Kanal Composite-Kamerakabel

Mehrleiter – Leiter und Isolierung

Komponente Anzahl der Leiter AWG Verseilung Material Nennwert Leiter DCR Isolierungsmaterial Nenndurchmesser der Isolierung
Viererbündel blau, Viererbündel orange, Viererbündel grün 6 24 7x32 TC – Verzinntes Kupfer 23,3 Ohm/1000 Fuß FEP – Fluoriertes Ethylenpropylen 0,038 Zoll
Viererbündel blau, Viererbündel orange, Viererbündel grün 6 18 19x30 TC – Verzinntes Kupfer 6,67 Ohm/1000 Fuß FEP – Fluoriertes Ethylenpropylen 0,078 Zoll

Mehrleiter Farbtafel

Beschreibung Farbe
Viererbündel Blau – 24 AWG Rot
Viererbündel Blau – 24 AWG Grau
Viererbündel Blau – 18 AWG Weiß
Viererbündel Blau – 18 AWG Schwarz
Viererbündel Orange – 24 AWG Rot
Viererbündel Orange – 24 AWG Grau
Viererbündel Orange – 18 AWG Weiß
Viererbündel Orange – 18 AWG Schwarz
Viererbündel Grün – 24 AWG Rot
Viererbündel Grün – 24 AWG Grau
Viererbündel Grün – 18 AWG Weiß
Viererbündel Grün – 18 AWG Schwarz

Mehrleiter Innenabschirmung

Layer Typ d. Innenabschirmung Abschirmungsmaterial innen Abschirmungsabdeckung innen Beidraht AWG Beidraht-Verseilung Beidrahtmaterial Beidrahtdurchmesser Beidrahtposition
Viererbündel blau Band Al/Poly (Folie in) 100 % 22 7x30 TC – Verzinntes Kupfer 0,030 Zoll Unteres Abschirmungsband

Mehrleiter Innenabschirmung 02

Layer Typ d. Innenabschirmung Abschirmungsmaterial innen Abschirmungsabdeckung innen Beidraht AWG Beidraht-Verseilung Beidrahtmaterial Beidrahtdurchmesser Beidrahtposition
Viererbündel orange Band Al/Poly (Folie in) 100,0 % 22 7x30 TC – Verzinntes Kupfer 0,030 Zoll Unteres Abschirmungsband

Mehrleiter Innenabschirmung 03

Layer Typ d. Innenabschirmung Abschirmungsmaterial innen Abschirmungsabdeckung innen Beidraht AWG Beidraht-Verseilung Beidrahtmaterial Beidrahtdurchmesser Beidrahtposition
Viererbündel grün Band Al/Poly (Folie in) 100,0 % 22 7x30 TC – Verzinntes Kupfer 0,030 Zoll Unteres Abschirmungsband

Mehrleiter innere Ummantelung

Komponente Material Nenndurchmesser
Viererbündel blau PVDF – Polyvinylidenfluorid 0,220 Zoll
Viererbündel orange PVDF – Polyvinylidenfluorid 0,220 Zoll
Viererbündel grün PVDF – Polyvinylidenfluorid 0,220 Zoll

Mehrleiter UL-Spannung

UL Beschreibung UL-Nennspannung
24 AWG 300 V RMS
18 AWG 300 V RMS

Aufbau der Glasfaserkabel

Fasertyp Faseranzahl
OS2, G.657.A2 6

Farbcodierung der Faser

Gelb bedruckt

Puffer-Spezifikation

Puffermaterial Pufferdurchmesser
PVC – Polyvinylchlorid 900 µm

Anzahl aktiver Untergruppen

6

Anzahl der Positionen der Untergruppe

6

Fasern pro Untergruppe

1

Felddurchmesser

9,2 µm

Wellenlänge am optischen SM1

1310 nm, 1550 nm

Max. Dämpfung bei 1310 nm

0,50 dB/km

Max. Dämpfung bei 1550 nm

0,50 dB/km

Min. Biegeradius/Minor Axis_CP_FB

20x

Leitermaterial:

Verzinntes Kupfer

Äußere Ummantelung

Material Nenndurchmesser
PVDF – Polyvinylidenfluorid 0,553 Zoll

Ummantelung

PVDF

Nenndurchmesser an der äußeren Ummantelung 1 1_CP_OV

0,553 Zoll

Betriebstemperaturbereich

0 °C bis 70 °C

Temperaturbereich für die Installation

0 °C bis 70 °C

Lagertemperaturbereich

0 °C bis 70 °C

Min. Biegeradius bei Installation OV

20x

Maximale Zugspannung

2700 N

Gewicht Kabelgebinde

193 lbs/1000 Fuß

NEC/(UL)-Compliance

CMP

CEC/C(UL)-Compliance

CMP

Weitere Standards

SMPTE 311

EU-Richtlinie 2011/65/EU (RoHS 2)

Ja

EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung)

Ja

EU-Richtlinie 2000/53/EC (ELV)

Ja

EU-Richtlinie 2012/19/EU (WEEE)

Ja

EU-Richtlinie 2003/11/EC (BFR)

Ja

CA Prop. 65 (CJ für Draht und Kabel)

Ja

China RoHS II (GB/T 26572-2011)

Ja

Eignung – innen

Ja

Entflammbarkeit gemäß UL

NFPA 262

Entflammbarkeit gemäß CSA/C(UL)

FT6

Plenum (J/N)

Ja

Aktualisierung und Überarbeitung

Revisionsnummer: 0.266 Revisionsdatum: 27.11.2023

Aktualisierung und Überarbeitung

Revisionsnummer: 0.266 Revisionsdatum: 27.11.2023

Artikelnummer

Artikelnr. Farbe UPC Länge
7824P 005CUT Grün
7824P 0054000 Grün 612825190004 4.000 ft
7824P 0051000 Dunkelgrün 612825352266 1.000 ft
7824P 0052000 Dunkelgrün 612825443001 2.000 ft
