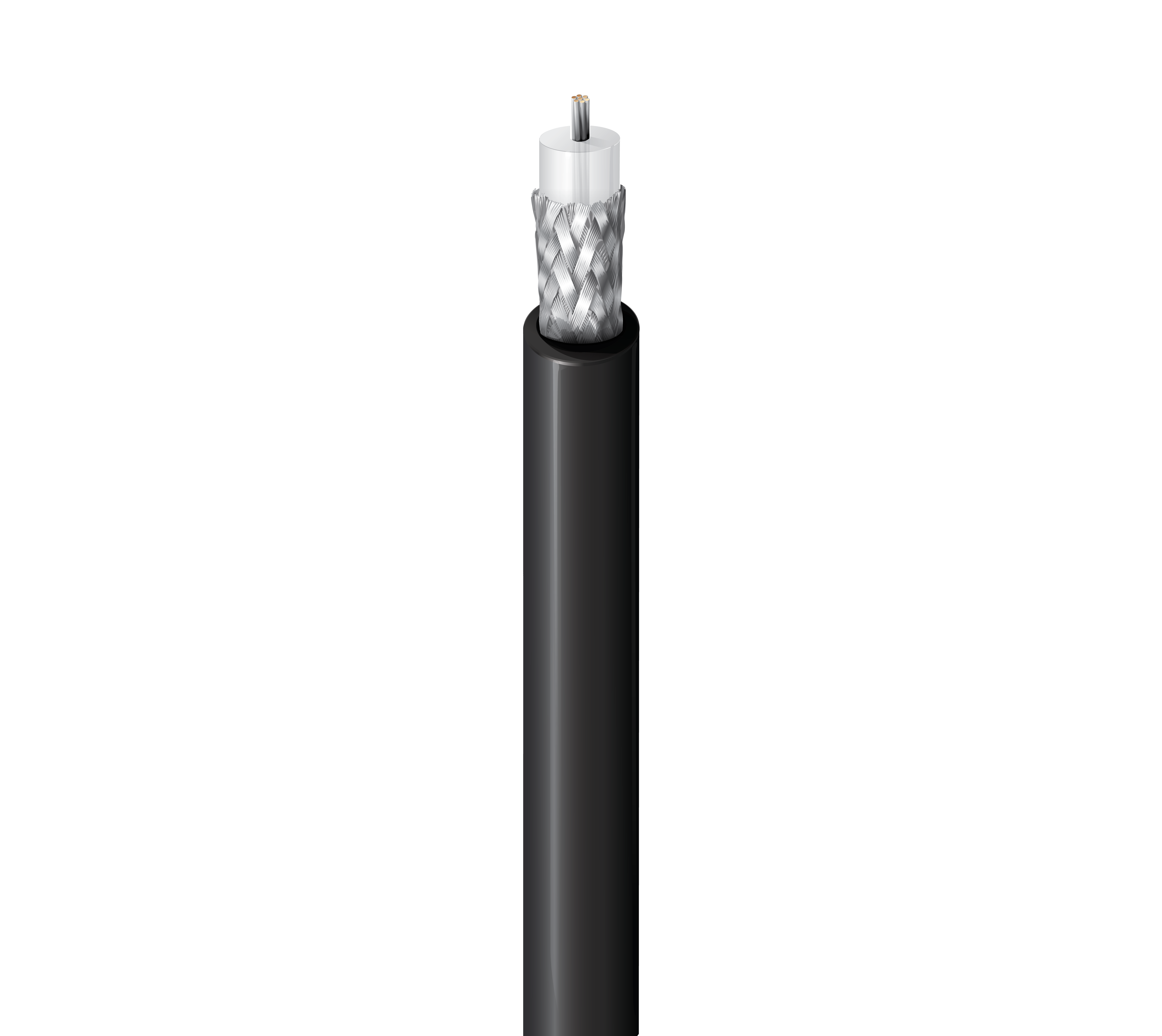

Produktnummer: 8262

Mil-Spec-Koaxialkabel, 50 Ohm, RG-58, 20 AWG Str TC, 95 % TC-Geflecht, PVC-Ummantelung, kommerziell, nicht QPL

Mil-Spec-Koaxialkabel, 50 Ohm, RG-58, 20 AWG (19 x 33) verzinnter Kupferleiter, PE-Isolierung, 95 % verzinntes Kupfergeflecht, PVC-Ummantelung (nicht verunreinigend), kommerziell, nicht QPL

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
8262
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Drahtlose Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Antennenkommunikation; Drahtlose Mikrofone, Funkgeräte, Amateurfunk, Low Power FM, GPS, RFID (Radio Frequency Identification)

RG-Typ

58

Leiter

Size Stranding Nom. Diameter Material
20 AWG 19x33 0.035 in TC - Tinned Copper

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 0.115 in (2.92 mm) White

Äußere Abschirmung

Outer Shield Type Material Coverage
Braid Tinned Copper (TC) 95%

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride (Non-Contaminating) 0.195 in (4.95 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,195 Zoll (4,95 mm)

Dämpfung

Frequency Nom. Attenuation
1 MHz 0.4 dB/100ft
10 MHz 1.4 dB/100ft
50 MHz 3.3 dB/100ft
100 MHz 4.9 dB/100ft
200 MHz 7.3 dB/100ft
400 MHz 11.5 dB/100ft
700 MHz 17.0 dB/100ft
900 MHz 20.0 dB/100ft
1000 MHz 21.5 dB/100ft

Nennleistung

Frequency Max. Power Rating
50 MHz 300 W
100 MHz 200 W
400 MHz 90 W
1,000 MHz 55 W

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
10.8 Ohm/1000ft 4.1 Ohm/1000ft (13 Ohm/km) 30.8 pF/ft (101 pF/m) 50 Ohm 66%

Speisung

Voltage Rating
1400 V (Mil-Spec)

Temperatur

Operating
-40°C to +85°C

Biegeradius

Installation Min.
2 in (51 mm)

Maximale Zugspannung

42 lbs (19 kg)

Gewicht Kabelgebinde

24 Pfund/1000 Fuß

Umweltverträglichkeit

Außen – Freileitungen, Innen, Freileitungen – nur schwarz, bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca

Millitärische Compliance

Kommerzielles, nicht-QPL Produkt (M17/155-00001)

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.531 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.531 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
8262 010500 Schwarz Rolle 500 ft 612825197423 C
8262 010U500 Schwarz UnReel 500 ft 612825358114
8262 0101000 Schwarz Rolle 1.000 ft 612825197454 C
8262 010U1000 Schwarz UnReel 1.000 ft 612825197430
