Produktnummer: 83265

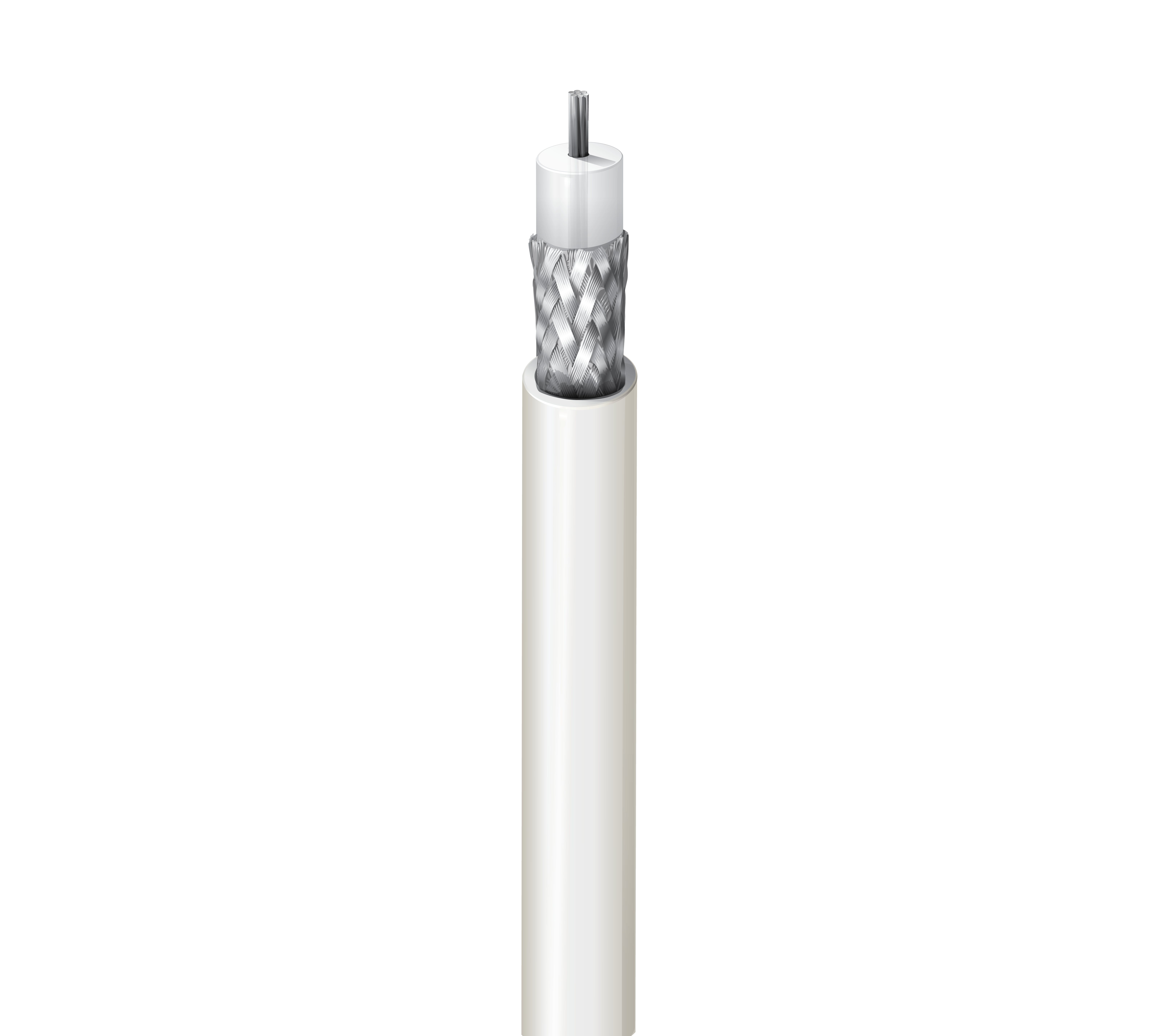

Mil-Spec-Koaxialkabel, 50 Ohm, RG-178, 30 AWG Str SCCS, 95 % SC-Geflecht, FEP-Ummantelung, kommerziell, nicht QPL

Mil-Spec-Koaxialkabel, 50 Ohm, RG-178, 30 AWG (7 x 38) versilberter, kupferummantelter Stahlleiter, PTFE-Isolierung, 95 % versilbertes Kupfergeflecht, FEP-Ummantelung, kommerziell, nicht QPL

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
83265
  • 83265
1 von 1

Technische Daten

Expand All

Mögliche Anwendungen

Wireless Kommunikation für die Luft- und Raumfahrt

RG-Typ

178

Leiter

Size Stranding Nom. Diameter Material
30 AWG 7x38 0.012 in SCCS - Silvered Copper Covered Steel

Isolierung

Material Nom. Insulation Diameter Color Code
PTFE - Polytetrafluoroethylene 0.033 in (0.84 mm) White

Äußere Abschirmung

Layer Outer Shield Type Material Coverage
1 Braid Silvered Copper (SC) 95%

Äußere Ummantelung

Material Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.071 in (1.8 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,071 Zoll (1,8 mm)

VSWR

Frequency Max. VSWR
50 MHz - 1000 MHz per M17/93-RG178

Dämpfung

Frequency Nom. Attenuation
1 MHz 2.6 dB/100ft
10 MHz 5.6 dB/100ft
50 MHz 10.5 dB/100ft
100 MHz 14.0 dB/100ft
200 MHz 19.0 dB/100ft
400 MHz 28.0 dB/100ft
700 MHz 37.0 dB/100ft
900 MHz 42.5 dB/100ft
1000 MHz 46.0 dB/100ft

Nennleistung

Frequency Max. Power Rating
50 MHz 380 W
100 MHz 253 W
200 MHz 170 W
400 MHz 113 W
700 MHz 81 W
900 MHz 70 W
1,000 MHz 66 W

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
232 Ohm/1000ft (761 Ohm/km) 14.6 Ohm/1000ft (47.9 Ohm/km) 29 pF/ft (95 pF/m) 50 Ohm 70%

Speisung

UL Voltage Rating Voltage Rating
30 V (UL AWM 1637) 750 V (Mil-Spec)

Temperatur

UL Temperature Operating
90°C (UL AWM 1637) -70°C to +200°C

Biegeradius

Installation Min.
1 in (25 mm)

Maximale Zugspannung

12 lbs (5.4 kg)

Gewicht Kabelgebinde

5 Pfund/1000 Fuß

Umweltverträglichkeit

Innen-/Außenbereich, Innenbereich, Außenbereich, Freileitungen – bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

AWM-Compliance

AWM 1637

Millitärische Compliance

Gewerbliches, nicht-QPL-Produkt (M17/93-RG178)

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.505 Revisionsdatum: 09-07-2025

Fußnote

E – KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES JEDEN STÜCKS IST 25'.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.505 Revisionsdatum: 09-07-2025

Fußnote

E – KANN MEHR ALS 1 STÜCK ENTHALTEN. DIE MINDESTLÄNGE EINES JEDEN STÜCKS IST 25'.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
83265 009100 Weiß Rolle 100 ft 612825203698 E
83265 009500 Weiß Rolle 500 ft 612825203711 E
83265 0091000 Weiß Rolle 1.000 ft 612825203704 E
