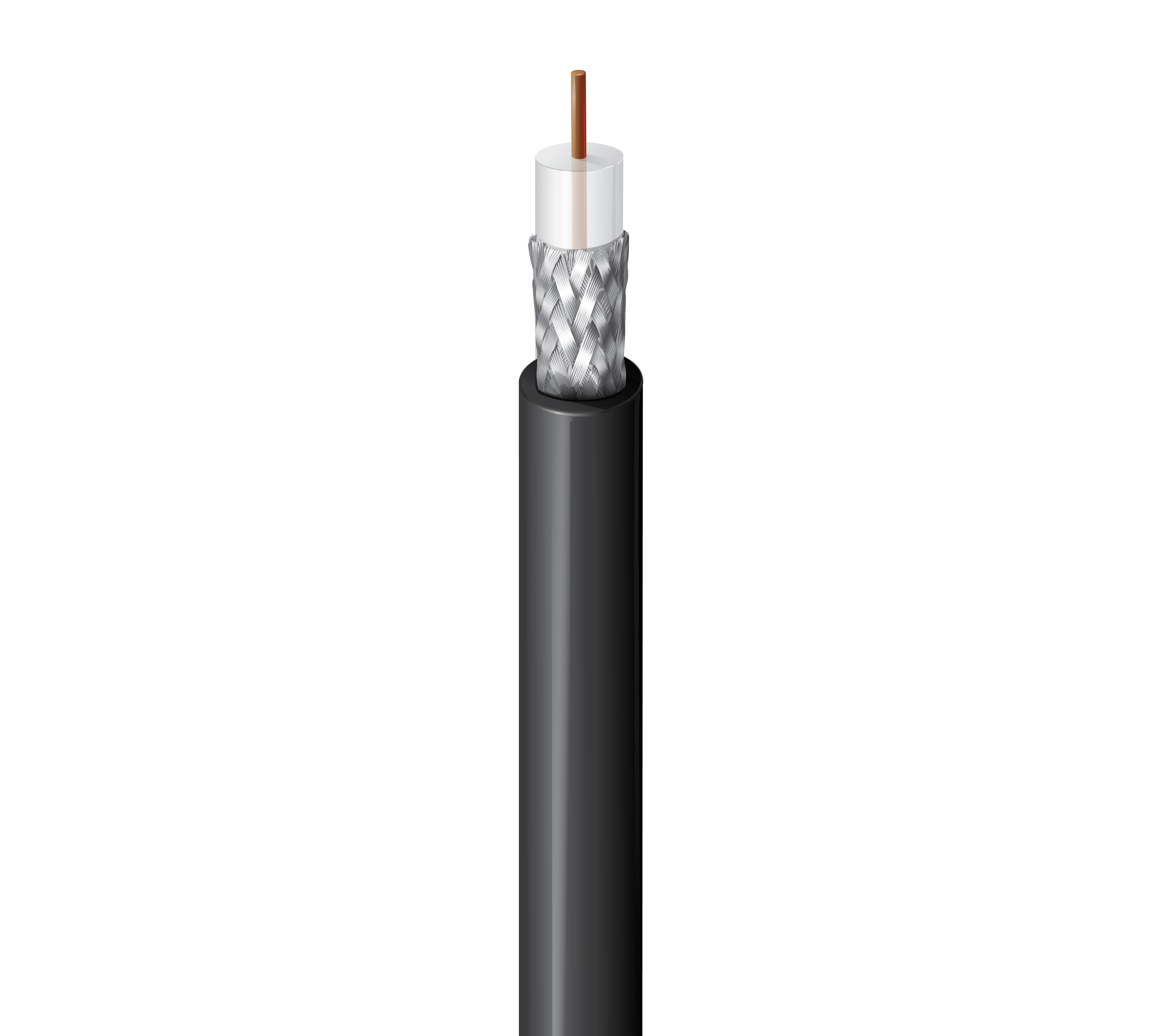

Produktnummer: 88240

50 Ohm Kabelloses Übertragungskoaxialkabel, RG-58, 20 AWG Solid BC, 95 % TC-Geflecht, FEP-Ummantelung, CMP

50 Ohm Koaxialkabel für drahtlose Übertragung, RG-58, 20 AWG massiver blanker Kupferleiter, FEP-Isolierung, 95 % verzinntes Kupfergeflecht, FEP-Ummantelung, CMP

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
88240
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Drahtlose Punkt-zu-Punkt- und Punkt-zu-Mehrpunkt-Antennenkommunikation; Drahtlose Mikrofone, Funkgeräte, Amateurfunk, Low Power FM, GPS, RFID (Radio Frequency Identification)

RG-Typ

58

Leiter

Size Stranding Nom. Diameter Material
20 AWG Solid 0.032 in BC - Bare Copper

Isolierung

Material Nom. Insulation Diameter Color Code
FEP - Fluorinated Ethylene Propylene 0.107 in (2.72 mm) Clear

Äußere Abschirmung

Outer Shield Type Material Coverage
Braid Tinned Copper (TC) 95%

Äußere Ummantelung

Material Nom. Diameter
FEP - Fluorinated Ethylene Propylene 0.159 in (4.04 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,159 Zoll (4,04 mm)

Dämpfung

Frequency Nom. Attenuation
1 MHz 0.5 dB/100ft
10 MHz 1.2 dB/100ft
50 MHz 3.0 dB/100ft
100 MHz 4.3 dB/100ft
200 MHz 6.4 dB/100ft
400 MHz 9.7 dB/100ft
700 MHz 13.7 dB/100ft
900 MHz 16.1 dB/100ft
1000 MHz 17.3 dB/100ft

Nennleistung

Frequency Max. Power Rating
1 MHz 4,799 W
10 MHz 1,937 W
50 MHz 782 W
100 MHz 542 W
200 MHz 370 W
400 MHz 249 W
700 MHz 178 W
900 MHz 153 W
1,000 MHz 143 W

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
10.1 Ohm/1000ft 3.8 Ohm/1000ft (12 Ohm/km) 27.4 pF/ft (89.9 pF/m) 53 Ohm 70%

Speisung

UL Voltage Rating
300 V (CMP)

Temperatur

UL Temperature Operating
200°C -70°C to +200°C

Biegeradius

Installation Min.
2.0 in (51 mm)

Maximale Zugspannung

47 lbs (21 kg)

Gewicht Kabelgebinde

21 Pfund/1000 Fuß

Umweltverträglichkeit

Innenbereich-Plenum Innenbereich, Außenbereich, UV-Beständigkeit, Freileitungen – bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Entflammbarkeit/Brandverhalten

NFPA 262

NEC/UL-Compliance

CMP

CEC/C(UL)-Compliance

CMP

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Keine Plenum-Nummer

8240

Aktualisierung und Überarbeitung

Revisionsnummer: 0.530 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.530 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
88240 010500 Schwarz Rolle 500 ft 612825434870 C
88240 0101000 Schwarz Rolle 1.000 ft 612825216919 C
88240 010Z1000 Schwarz ReelTuff Box 1.000 ft 612825216926
