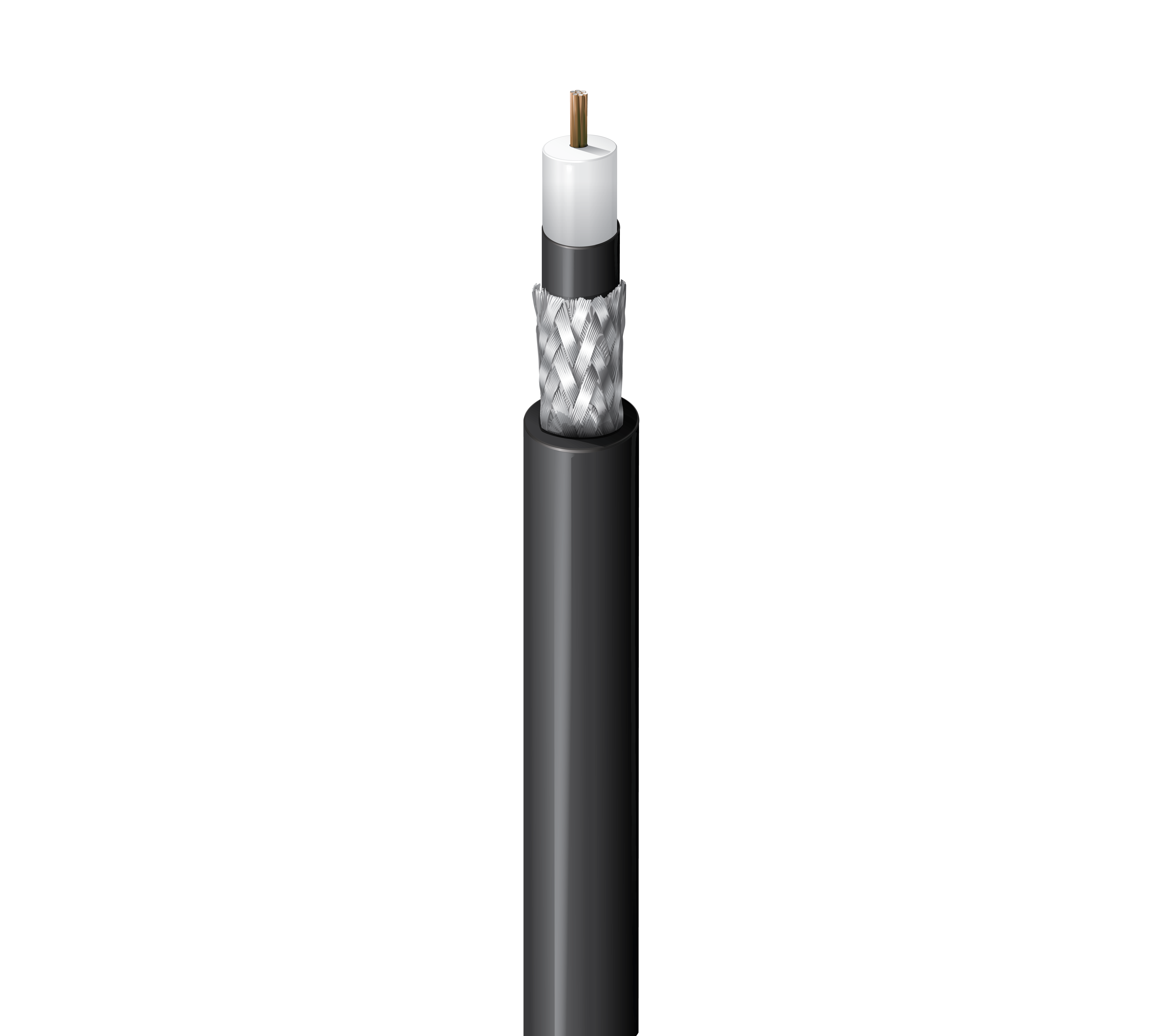

Produktnummer: 9239

Audio-Koaxialkabel, rauscharm, RG-174, 26 AWG Str BCCS, 90 % TC Brd, PVC-Ummantelung

Audio-Koaxialkabel, rauscharm, RG-174, 26 AWG (7 x 34) blanker, kupferummantelter Stahlleiter, PE-Isolierung, PE-Leitschicht, 90 % verzinntes Kupfergeflecht, PVC-Ummantelung

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9239
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Rauscharmes Mikrofon, Analoges Audio, Instrumentierung

RG-Typ

174

Leiter

No. of Elements Size Stranding Nom. Diameter Material
1 26 AWG 7x34 0.006 in BCCS - Bare Copper Covered Steel

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene 0.044 in (1.1 mm) Clear, Black
PVC - Polyvinyl Chloride (Conductive) 0.056 in (1.4 mm)

Äußere Abschirmung

Layer Outer Shield Type Material Coverage
1 Braid Tinned Copper (TC) 90%

Äußere Ummantelung

Material Nom. Diameter
PVC - Polyvinyl Chloride 0.101 in (2.57 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,101 Zoll (2,57 mm)

Elektrik

Nom. Conductor DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Velocity of Prop.
89.6 Ohm/1000ft 14 Ohm/1000ft (46 Ohm/km) 44 pF/ft (140 pF/m) 57%

Speisung

Voltage Rating
1100 V

Hinweise zu elektrischen Kenndaten

NBS-Low-Noise-Test (modifiziert), MIL-DTL-17J Absatz 4.8.14, 8 mV Spitze-Spitze max.

Temperatur

Operating
-40°C To +60°C

Biegeradius

Stationary Min. Installation Min.
1.01 in (25.7 mm) 1.01 in (25.7 mm)

Maximale Zugspannung

43 lbs (20 kg)

Gewicht Kabelgebinde

7 Pfund/1000 Fuß

Umweltverträglichkeit

Innenraum (nicht Riser oder Plenum), Innenraum

Entflammbarkeit/Brandverhalten

IEC 60332-1-2

​​​​​​​CPR-Compliance

CPR Euroklasse: Eca; CPR UKCA Klasse: Eca

Einhaltung der europäischen Richtlinien

EU CE-Kennzeichnung, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

Compliance mit Vorschriften im Vereinigten Königreich

UKCA-Kennzeichnung

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Anmerkungen

Nicht für die RF-Nutzung empfohlen. Rauscharme Audioanwendungen.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.259 Revisionsdatum: 02-20-2026

Aktualisierung und Überarbeitung

Revisionsnummer: 0.259 Revisionsdatum: 02-20-2026


Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC
9239 010100 Schwarz Rolle 100 ft 612825358824
9239 010500 Schwarz Rolle 500 ft 612825358855
9239 0101000 Schwarz Rolle 1.000 ft 612825357728
