Produktnummer: 9888

50Ω RG-8/U-Typ, Nr. 11 Str BC, FPE-Einf., BC-Geflecht, PE-Innenmantel, BC-Brücke, PE-Mantel

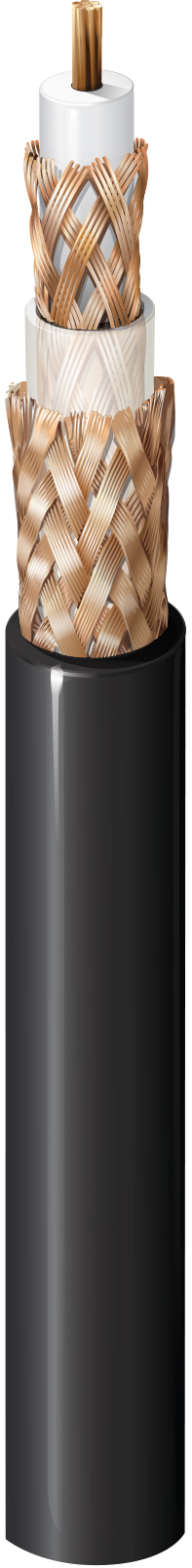

Triax 50Ω RG-8/U-Typ, 11 AWG (7x19) blanker Kupferleiter, Isolierung aus Polyethylenschaum, blanker Kupfergeflechtschirm (95 %), PE-Isolierung, blankes Kupfergeflecht (80 %), Polyethylenmantel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
9888
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Computer, Instrumentierung

RG-Typ

8

Leiter

Size Stranding Nom. Diameter Material
11 AWG 7x19 0.108 in BC - Bare Copper

Isolierung

Material Nom. Insulation Diameter Color Code
PE - Polyethylene (Foam) 0.285 in (7.24 mm) White

Innenabschirmung

Layer Shield Type Material Coverage
1 Braid Bare Copper (BC) 95%

Innere Ummantelung

Material Nom. Diameter
PE - Polyethylene 0.370 in (9.40 mm)

Äußere Abschirmung

Layer Outer Shield Type Material Coverage
1 Braid Bare Copper (BC) 80%

Äußere Ummantelung

Material Nom. Diameter
PE - Polyethylene 0.480 in (12.2 mm)

Gesamtdurchmesser des Kabels (Nennwert)

0,480 Zoll (12,2 mm)

Dämpfung

Frequency Nom. Attenuation
1 MHz 0.10 dB/100ft
10 MHz 0.50 dB/100ft
50 MHz 1.20 dB/100ft
100 MHz 1.80 dB/100ft
200 MHz 2.70 dB/100ft
400 MHz 4.20 dB/100ft
700 MHz 5.80 dB/100ft
900 MHz 6.70 dB/100ft
1000 MHz 7.10 dB/100ft

Elektrik

Nom. Conductor DCR Nom. Inner Shield DCR Nom. Outer Shield DCR Nom. Capacitance Cond-to-Shield Nom. Characteristic Impedance Nom. Velocity of Prop.
1.2 Ohm/1000ft 1.2 Ohm/1000ft (3.9 Ohm/km) 2.1 Ohm/1000ft (6.9 Ohm/km) 26.0 pF/ft (85.3 pF/m) 50 Ohm 78%

Speisung

Voltage Rating
600 V (Center conductor to inner shield), 300 V (Between shield)

Temperatur

Operating
-55°C to +80°C

Biegeradius

Installation Min.
4.8 in (120 mm)

Maximale Zugspannung

326 lbs (148 kg)

Gewicht Kabelgebinde

130 Pfund/1000 Fuß

Umweltverträglichkeit

Außenbereich – Freileitungen, Außenbereich, Sonnenlichtbeständigkeit – nur schwarz, Freileitungen – Bei Unterstützung durch Längstragseil

Nachhaltigkeit

CA Prop 65

Einhaltung der europäischen Richtlinien

EU CE-Zeichen, EU-Richtlinie 2015/863/EU (RoHS 2 Ergänzung), REACH, EU-Richtlinie 2011/65/EU (RoHS 2), EU-Richtlinie 2012/19/EU (WEEE)

APAC-Compliance

China RoHS II (GB/T 26572-2011)

Aktualisierung und Überarbeitung

Revisionsnummer: 0.496 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.496 Revisionsdatum: 02-20-2026

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Report An Error

Artikelnummer

Artikelnr. Farbe Wicklung Länge UPC Fußnote
9888 010500 Schwarz Rolle 500 ft 612825260035 C
9888 0101000 Schwarz Rolle 1.000 ft 612825260028 C
