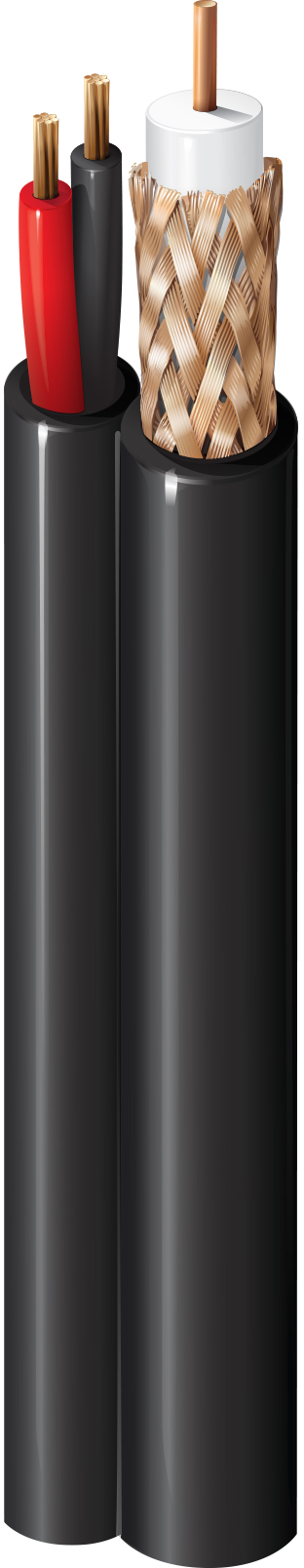

PTZ, RG-6 #18, #18-2c, LSZH (raucharm und halogenfrei), Zwillingstyp, Eca

Leiter

Komponente	AWG	Verseilung	Material	Nenndurchmesser	Anzahl der Paare	Anzahl der Koaxialkabel
Koaxialkabel	18	Massiv	BC – blankes Kupfer	1,02 mm		1
Paar 1	18	7x26	BC – blankes Kupfer	1,17 mm	1

Anzahl der Leiter	3

Isolierung

Komponente	Typ	Material	Nenndurchmesser	Durchmesser +/- Toleranz	Nennwanddicke	Farbe
Koaxialkabel	Dielektrisch	PE – Polyethylen (Schaum)	4,57 mm
Twisted-Pair(s)	Isolierung	PE – Polyethylen	1,7 mm	0,05 mm	0,25 mm	Schwarz und Rot

Innenabschirmung

Komponente	Typ	Material	Abdeckung [%]
Koaxialkabel	Geflecht	Blankes Kupfer (BC)	95 %

Äußere Ummantelung

Komponente	Material	Nenndurchmesser	Nennwanddicke
Koaxialkabel	LSZH – Raucharm und halogenfrei (flammhemmend)	6,8 mm	0,38 mm

Äußere Ummantelung 1, Bauform	Shotgun
Äußere Ummantelung 1, Nennweite	12,7 mm

Leiter DCR

Komponente	Nennwert Leiter DCR	Nennwert äußere Abschirmung DCR
Koaxialkabel	6,52 Ohm/1000 Fuß	10,2 Ohm/km
Twisted-Pair(s)	21 Ohm/km

Kapazität

Komponente	Nennkapazität Leiter zu Leiter	Nennkapazität Leiter zu Abschirmung
Koaxialkabel		53,4 pF/m
Twisted-Pair(s)	78,7 pF/m

Impedanz

Komponente	Charakteristische Nennimpedanz
Koaxialkabel	75 Ohm

Hohe Frequenz (Nennwert/typisch)

Komponente	Frequenz [MHz]	Nominalwert Einfügungsverlust
Koaxialkabel	1 MHz	0,56 dB/100 m
	5 MHz	1,48 dB/100 m
	10 MHz	2,1 dB/100 m
	50 MHz	4,79 dB/100 m
	100 MHz	6,89 dB/100 m
	200 MHz	9,84 dB/100 m
	400 MHz	14,1 dB/100 m
	700 MHz	19 dB/100 m
	900 MHz	22 dB/100 m
	1000 MHz	23,3 dB/100 m

Verzögerung

Komponente	Nominale Verzögerung	Nominale Ausbreitungsgeschwindigkeit (VP) [%]
Koaxialkabel	400 ns/Fuß	83 %

Speisung

Komponente	Nennspannung [V]
Koaxialkabel	300 V RMS
Twisted-Pair(s)	300 V RMS

Lagertemperaturbereich	-30 °C bis +70 °C
Betriebstemperaturbereich	-30 °C bis +70 °C

Maximale Zugspannung	52 N
Min. Biegeradius (ohne Zugkraft)	34 mm
Min. Einstellungsradius	68 mm

CPR-Euroklasse	Eca
RG-Typ	6

Umgebung	Innen-/Außenbereich – Euroklasse Eca

Aktualisierung und Überarbeitung	Revisionsnummer: 0.255 Revisionsdatum: 03.02.2025
