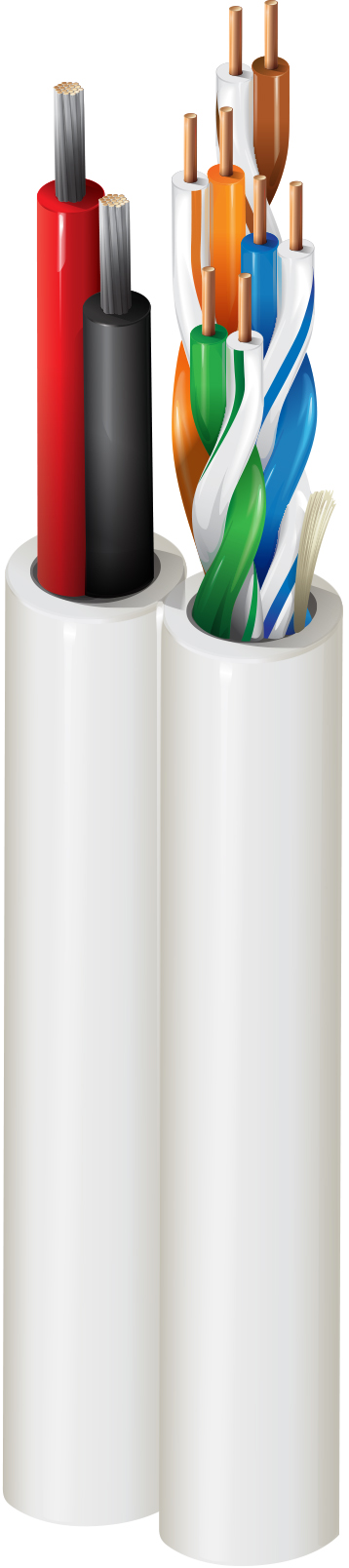

Produktnummer: 6288US

PTZ, Cat5e-4pr, #16-2c, UTP, Flamarrest Jkt, CMP, Siamese

PTZ-Kabel (Steuerung + Stromversorgung), Plenum-CMP, Cat5e 4–24 AWG massive blanke Kupferdatenpaare mit FEP-Isolierung, 2–16 AWG verseilte blanke Kupferleiter mit FEP-Isolierung, siamesischer Flamarrest®-Mantel

  • Verfügbarkeit:
    Global
  • Status:
    Aktiv
6288US
5 von 5

Technische Daten

Expand All

Mögliche Anwendungen

Überwachung, CCTV-Kamera, PTZ (Schwenken-Neigen-Zoomen), UTP-CCTV

Patent

Dieses Produkt hat ein oder mehrere anwendbare Patente. Weitere Informationen zu Patenten finden Sie unter https://www.belden.com/patents.

Leiter

Element AWG Stranding Material Nominal Diameter No. of Conductors No. of Pairs
Cat 5e Pair 23 Solid BC - Bare Copper 0.023 in 4
Pair1 16 19x29 TC - Tinned Copper 0.059 in 2

Anzahl der Leiter

10

Isolierung

Element Material Material Trade Name Nominal Diameter
Cat 5e Pair FEP - Fluorinated Ethylene Propylene Beldfoil® 0.042 in
Pair1 PVC - Polyvinyl Chloride 0.077 in

Farbtafel

Number Color
Cat 5e Pair1 Blue and White/Blue
Cat 5e Pair2 Orange and White/Orange
Cat 5e Pair3 Green and White/Green
Cat 5e Pair4 Brown and White/Brown
Pair1 Black & Red

Innenabschirmung

Element Material
Cat 5e Pair No Shield
Pair1 No Shield

Äußere Abschirmung

Material
No Shield

Äußere Ummantelung

Material Material Trade Name Nominal Diameter
PVC - Polyvinyl Chloride Flamarrest® 0.222 x 0.45 in

Leiter DCR

Element Max. Conductor DCR Max. DCR Unbalance Nominal Conductor DCR Nominal Conductor DCR Conductor Resistance
Cat 5e Pair 13.716 Ohm/1000ft 5 % 9 Ohm/1000ft 9 Ohm/1000ft
Pair1

Kapazität

Element
Cat 5e Pair
Pair1

Verzögerung

Element Max. Delay Max. Delay Skew Nominal Velocity of Propagation (VP) [%]
Cat 5e Pair 45 ns/ft 70 ns/100m 70%

Hochfrequenz

Frequency [MHz] Max. Insertion Loss (Attenuation) Min. PSNEXT [dB] Min. PSACR [dB] Min. PSACRF (PSELFEXT) [dB] Min. RL (Return Loss) [dB] Max./Min. Fitted Impedance
1 MHz 2 dB/100m 62 dB 60 dB 61 dB 20 dB 100 ± 15%
4 MHz 4.1 dB/100m 53 dB 49 dB 49 dB 23 dB 100 ± 15%
8 MHz 5.8 dB/100m 48 dB 43 dB 43 dB 24.5 dB 100 ± 15%
10 MHz 6.5 dB/100m 47 dB 41 dB 41 dB 25 dB 100 ± 15%
16 MHz 8.2 dB/100m 44 dB 36 dB 37 dB 25 dB 100 ± 15%
20 MHz 9.3 dB/100m 42 dB 34 dB 35 dB 25 dB 100 ± 15%
25 MHz 10.4 dB/100m 41 dB 31 dB 33 dB 24.3 dB 100 ± 15%
31.25 MHz 11.7 dB/100m 39 dB 28 dB 31 dB 23.6 dB 100 ± 15%
62.5 MHz 17 dB/100m 35 dB 19 dB 24 dB 21.5 dB 100 ± 15%
100 MHz 22 dB/100m 32 dB 11 dB 21 dB 20.1 dB 100 ± 15%

Bemessungsstrom

Element
Cat 5e Pair
Pair1

Speisung

UL Voltage Rating
300 V RMS

Temperaturbereich für die Installation

0°C Bis +75°C

UL Temperaturbereich

75°C

Temperaturbereich Trennung

0°C Bis +75°C

Gewicht Kabelgebinde

73 lbs/1000ft

Maximal empfohlene Zugspannung

130 lbs

NEC Artikel

Artikel 800

NEC/(UL)-Compliance

CMP

CEC/C(UL)-Compliance

CMP

ISO/IEC-Compliance

ISO/IEC 11801, Kategorie 5e für Datenpaare

Umgebung

Innenbereich – Plenum

Einhaltung der EU-Richtlinien

Ja

MII Bestell-Nr. 39 (China RoHS)

Ja

Entflammbarkeit gemäß UL

NFPA 262

UL-Nennspannung

300 V RMS

Plenum (J/N)

Ja

Keine Plenum-Nummer

5288US

Fußnote

C – KISTE AUFGEROLLTE AUFMACHUNG.

Anmerkungen

Durchgehende Ummantelung sequenziell gekennzeichnet.

Aktualisierung und Überarbeitung

Revisionsnummer: 0.329 Revisionsdatum: 08-25-2025

Aktualisierung und Überarbeitung

Revisionsnummer: 0.329 Revisionsdatum: 08-25-2025


Report An Error

Artikelnummer

Artikelnr. Farbe UPC
6288US 0101000 Schwarz 612825174639
6288US 010500 Schwarz 612825174646
6288US 0091000 Weiß 612825174622
